Moduł Wi-Fi i Bluetooth w laptopie

Moduł Wi-Fi i Bluetooth w laptopie to niewielka karta montowana w gnieździe M.2, połączona z antenami biegnącymi wzdłuż obudowy ekranu. To jeden z podzespołów najczęściej padających po otwieraniu laptopa przy innych naprawach.

Kiedy podzespół wymaga wymiany

Wymiana modułu łączności bezprzewodowej rozważana jest, gdy laptop w ogóle nie widzi sieci Wi-Fi ani urządzeń Bluetooth mimo aktualnych sterowników, gdy karta całkowicie znika z listy urządzeń w systemie, albo po stwierdzeniu fizycznego uszkodzenia modułu lub jego anten.

Co robimy

Diagnoza sprawdza, czy problem dotyczy samego modułu, jego anten, czy sterownika. Uszkodzony moduł M.2 jest wymieniany na nowy odpowiednik zgodny z konkretnym modelem laptopa, a przy uszkodzonych antenach — wykonywana jest ich naprawa lub wymiana.

Ile to trwa

Wymiana modułu łączności bezprzewodowej mieści się z reguły w standardowym czasie naprawy do 3 dni.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto sprawdzić w Menedżerze urządzeń, czy karta sieciowa w ogóle jest widoczna na liście — jej całkowity brak to mocna wskazówka sprzętowa.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna. Dojazd na terenie Warszawy i okolic realizowany jest gratis, a naprawa objęta jest gwarancją do 12 miesięcy.

Warianty problemów z łącznością bezprzewodową

Awarie modułów sieciowych w laptopach nie zawsze objawiają się całkowitym brakiem dostępu do sieci. W praktyce serwisowej spotyka się zróżnicowane symptomy, które wskazują na konkretny rodzaj uszkodzenia podzespołu lub toru sygnałowego:

Całkowity brak widoczności karty w systemie operacyjnym — moduł sieciowy nie pojawia się w Menedżerze urządzeń (systemowym narzędziu diagnostycznym do zarządzania sprzętem) nawet po wybraniu opcji skanowania w poszukiwaniu zmian sprzętu. Oznacza to brak zasilania układu, uszkodzenie wewnętrznego kontrolera lub uszkodzenie magistrali PCIe (Peripheral Component Interconnect Express — szybkiej magistrali komunikacyjnej łączącej procesor z komponentami).
Błędy inicjalizacji sprzętu — karta jest widoczna na liście urządzeń, lecz oznaczona żółtym trójkątem ostrzegawczym. Najczęściej rejestrowany jest Kod 10 (urządzenie nie może wystartować z powodu błędu zasilania lub wewnętrznego błędu oprogramowania układowego) lub Kod 43 (sterownik zgłosił awarię i zatrzymał pracę modułu).
Drastyczny spadek siły sygnału Wi-Fi — połączenie z siecią jest możliwe wyłącznie w bezpośrednim sąsiedztwie routera (w odległości kilkudziesięciu centymetrów), a po oddaleniu się laptop natychmiast traci sygnał. Objaw ten jednoznacznie wskazuje na uszkodzenie toru antenowego: odpięcie złącza MHF4 (miniaturowego złącza koncentrycznego łączącego moduł z anteną) lub przerwanie przewodu koncentrycznego biegnącego do klapy matrycy.
Rozłączanie sieci po wybudzeniu ze stanu uśpienia — moduł traci łączność w momencie przechodzenia laptopa w stan uśpienia i nie wznawia pracy po wybudzeniu, wymagając każdorazowo restartu całego systemu. Problem wiąże się ze zużyciem obwodów zarządzania energią ASPM (Active State Power Management — technologii oszczędzania energii na szynie PCIe) wewnątrz układu scalonego.
Awaria łączności Bluetooth przy w pełni sprawnym Wi-Fi — współczesne moduły integrują w jednej obudowie układ Wi-Fi oraz Bluetooth, lecz wykorzystują do ich obsługi odrębne linie komunikacyjne (Wi-Fi komunikuje się przez szynę PCIe, natomiast Bluetooth przez linie interfejsu USB wyprowadzone w gnieździe M.2). Uszkodzenie jednej części struktury krzemowej lub przypisanych do niej linii sygnałowych powoduje zanik wyłącznie funkcji Bluetooth.

Standardy, interfejsy i architektura kart bezprzewodowych

Prawidłowy dobór modułu bezprzewodowego wymaga dokładnej znajomości standardów sprzętowych stosowanych w laptopach różnych generacji. Na przestrzeni lat konstrukcja tych podzespołów uległa znacznej ewolucji:

Formaty złączy fizycznych — w starszych konstrukcjach laptopów stosowano format mini PCIe (karty o szerokości 30 mm). We współczesnych urządzeniach standardem jest złącze M.2 (zazwyczaj w formacie 2230 o wymiarach 22 na 30 milimetrów z kluczem mechanicznym Key A lub Key E). W najbardziej smukłych ultrabookach producenci decydują się niekiedy na układy w formacie 1216, które są na stałe wlutowane w płytę główną w technologii BGA (Ball Grid Array — montaż układu scalonego bezpośrednio na polach lutowniczych płyty).
Karty autonomiczne a architektura Intel CNVi — tradycyjne karty sieciowe (przykładowo Intel AX200, AX210 oraz rozwiązania marek Realtek, MediaTek czy Qualcomm Atheros) zawierają na własnym laminacie pełen zestaw układów logicznych: procesor pasma podstawowego MAC (Media Access Control — podwarstwa kontroli dostępu do nośnika) oraz warstwę fizyczną PHY (Physical Layer — warstwa fizyczna transmisji). Z kolei karty w standardzie CNVi (Companion RF / Intel Integrated Connectivity, np. modele AX201, AX211) przenoszą większość logiki przetwarzania do wnętrza procesora głównego i chipsetu na płycie głównej, a moduł M.2 pełni jedynie rolę transceivera radiowego. Montaż karty CNVi w płycie głównej bez odpowiedniego wsparcia procesora i chipsetu skutkuje całkowitym brakiem działania podzespołu.
Generacje standardów transmisji radiowej — wymiana modułu to również możliwość modernizacji parametrów sieci. Standard Wi-Fi 5 (802.11ac) operuje w pasmach 2.4 GHz oraz 5 GHz. Standard Wi-Fi 6 (802.11ax) wprowadza technologię OFDMA (Orthogonal Frequency-Division Multiple Access — jednoczesną transmisję do wielu urządzeń) oraz modulację 1024-QAM, poprawiając stabilność w zagęszczonych sieciach. Standard Wi-Fi 6E rozszerza pasmo robocze o nielicencjonowany zakres 6 GHz, a standard Wi-Fi 7 (802.11be) oferuje kanały o szerokości do 320 MHz i tryb MLO (Multi-Link Operation — jednoczesne przesyłanie danych wieloma pasmami radiowymi).
Blokady kompatybilności BIOS (tzw. whitelist) — część producentów laptopów (szczególnie w starszych seriach biznesowych) stosuje w oprogramowaniu układowym BIOS/UEFI listę dozwolonych identyfikatorów sprzętowych (Hardware ID). Zainstalowanie fabrycznie nowego modułu sieciowego, który nie posiada dedykowanego numeru części serwisowej producenta (np. oznaczenia FRU lub SPS), może wywołać blokadę procedury startowej POST (Power-On Self-Test — procedury autotestu płyty głównej przy uruchomieniu) i uniemożliwić uruchomienie komputera.

Przyczyny uszkodzeń modułów sieciowych i toru antenowego

Karta łączności bezprzewodowej oraz współpracujący z nią układ anten podlegają różnorodnym czynnikom degradacyjnym. Do najczęstszych przyczyn awarii należą:

Naprężenia mechaniczne w okolicach zawiasów matrycy. Anteny Wi-Fi i Bluetooth montowane są zazwyczaj w górnej lub bocznej części obudowy ekranu, co zapewnia optymalną propagację fal radiowych. Przewody koncentryczne łączące anteny z modułem M.2 muszą przechodzić przez wąski przepust w zawiasie klapy matrycy. Wielokrotne otwieranie i zamykanie laptopa po wielu miesiącach eksploatacji prowadzi do mechanicznego zmęczenia materiału, przetarcia zewnętrznej izolacji, przerwania ekranującego oplotu miedzianego lub zwarcia centralnej żyły sygnałowej do masy obudowy.

Brak stabilności termicznej i przegrzewanie. W gęsto upakowanych obudowach współczesnych laptopów gniazdo M.2 dla karty sieciowej umieszczane jest w bezpośrednim sąsiedztwie sekcji zasilania płyty głównej, slotów pamięci RAM lub pod przewodami cieplnymi układu chłodzenia. Moduł radiowy podczas ciągłej transmisji danych generuje własne ciepło. Długotrwała praca w podwyższonej temperaturze otoczenia przyspiesza degradację połączeń półprzewodnikowych w strukturze krzemowej układu scalonego.

Wyładowania elektrostatyczne oraz zanieczyszczenia cieczą. Wilgoć wnikająca do wnętrza obudowy może skraplać się pod metalową osłoną ekranującą EMI (Electro-Magnetic Interference — ekranem chroniącym przed zakłóceniami elektromagnetycznymi) umieszczoną na karcie Wi-Fi. Powstające pod osłoną zjawisko elektrolizy prowadzi do korozji miniaturowych rezystorów i kondensatorów SMD (Surface Mount Device — komponentów montowanych powierzchniowo). Z kolei dotknięcie styków złącza M.2 bez zabezpieczeń antystatycznych może doprowadzić do przebicia delikatnych bramek tranzystorów polowych w kontrolerze przez wyładowanie ESD (Electrostatic Discharge — wyładowanie elektrostatyczne).

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego diagnozowania i wymiany karty bezprzewodowej bez odpowiedniego zaplecza technicznego oraz wiedzy z zakresu mikroelektroniki niosą za sobą ryzyko powiększenia skali usterki:

Uszkodzenie miniaturowych gniazd antenowych — konektory typu IPEX / MHF4 posiadają wewnętrzny bolec sygnałowy o średnicy ułamka milimetra. Próba dociśnięcia wtyku antenowego śrubokrętem, pęsetą lub palcem pod niewłaściwym kątem powoduje nieodwracalne wygięcie lub wyłamanie pinu. W takiej sytuacji konieczna staje się wymiana całej karty lub montaż nowej końcówki kabla antenowego.
Błędny dobór interfejsu (karty standardowe a CNVi) — zakup nowej karty bez sprawdzenia generacji płyty głównej prowadzi często do sytuacji, w której moduł jest fizycznie zgodny z gniazdem M.2, lecz nie komunikuje się z płytą główną z uwagi na brak wsparcia dla protokołu CNVio2 w danym procesorze.
Wyłamanie gniazda M.2 na płycie głównej — gniazdo M.2 wymaga wysuwania karty pod kątem około 20-30 stopni po wcześniejszym odkręceniu śruby mocującej. Próba podważenia karty w pionie lub szarpanie za laminat doprowadza do zerwania pól lutowniczych na płycie głównej, co wymaga naprawy ścieżek na laminacie wielowarstwowym.
Wgrywanie zmodyfikowanych sterowników z nieoficjalnych stron — przy problemach z wykrywaniem sieci użytkownicy często instalują sterowniki pochodzące z forów dyskusyjnych lub zewnętrznych instalatorów pakietów sterowników. Może to doprowadzić do uszkodzenia rejestru systemowego, konfliktów w menedżerze stosu sieciowego oraz niestabilności objawiającej się błędami typu BSOD (Blue Screen of Death — awaryjnym zatrzymaniem systemu z powodu błędu krytycznego).
Zignorowanie uszkodzenia przewodów w zawiasie — sama wymiana karty bez weryfikacji ciągłości przewodów antenowych nie rozwiązuje problemu niskiego zasięgu, jeśli sygnał jest tłumiony przez uszkodzony kabel w klapie ekranu.

Kiedy brak połączenia sieciowego to nie jest awaria karty bezprzewodowej

Brak łączności Wi-Fi lub Bluetooth może być wynikiem problemów w innych układach laptopa lub konfiguracji programowej. W procesie diagnostycznym konieczne jest wykluczenie następujących okoliczności:

Programowe lub sprzętowe wyłączenie łączności radiowej. Wiele modeli laptopów posiada fizyczny przełącznik suwakowy lub skrót klawiaturowy (kombinacja klawisza Fn z odpowiednim klawiszem funkcyjnym F1-F12), który odcina zasilanie modułu radiowego na poziomie kontrolera wbudowanego EC (Embedded Controller — mikrokontrolera zarządzającego zasilaniem i peryferiami płyty głównej). Dodatkowo w systemie operacyjnym aktywny może być tryb samolotowy lub blokada interfejsu w ustawieniach sieciowych.

Uszkodzenie zasilania szyny M.2 na płycie głównej. Moduł sieciowy zasilany jest napięciem pomocniczym 3.3V dostarczanym przez przetwornicę napięcia na płycie głównej. Zwarcie w filtrach ceramicznych, uszkodzenie tranzystora MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — tranzystora polowego sterującego liniami zasilania) lub przepalenie bezpiecznika polimerowego na linii zasilania gniazda skutkuje całkowitym brakiem zasilania karty mimo jej pełnej sprawności technicznej.

Uszkodzenie magistrali w mostku PCH lub procesorze. Linie danych PCIe oraz USB biegnące z gniazda M.2 trafiają bezpośrednio do mostka południowego PCH (Platform Controller Hub — mostka chipsetu zarządzającego magistralami komunikacyjnymi) lub zintegrowanego układu SoC (System on a Chip — układu scalonego integrującego procesor z kontrolerami peryferyjnymi). Uszkodzenie tych linii komunikacyjnych uniemożliwia wykrycie jakiejkolwiek karty sieciowej, niezależnie od zamontowanego modelu.

Konflikty oprogramowania ochronnego i stosu TCP/IP. Uszkodzenie bazy katalogu Winsock (interfejsu programistycznego pośredniczącego w obsłudze połączeń sieciowych) w systemie Windows lub nieprawidłowo skonfigurowany pakiet antywirusowy potrafią zablokować ruch sieciowy, stwarzając pozory uszkodzenia sprzętowego karty sieciowej.

Procedura diagnostyki i montażu modułu bezprzewodowego

Profesjonalna obsługa usterki łączności bezprzewodowej opiera się na sekwencji precyzyjnych testów eliminujących ryzyko pomyłki diagnostycznej:

W pierwszej kolejności laptop uruchamiany jest pod kontrolą zewnętrznego, niezależnego środowiska diagnostycznego. Pozwala to ustalić, czy brak łączności ma charakter programowy (błąd sterowników, rejestru Windows), czy sprzętowy. W ramach procedury domyślnie nie prosimy o hasło użytkownika do konta systemowego, co chroni prywatność danych.

W przypadku potwierdzenia usterki sprzętowej wykonywany jest demontaż obudowy z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi (użycie mat i opasek antystatycznych ESD). Serwisant przeprowadza pomiary napięć na pinach zasilających gniazda M.2 oraz bada ciągłość toru antenowego za pomocą miernika wysokiej częstotliwości, sprawdzając tłumienie sygnału w przewodach biegnących przez zawiasy matrycy.

Wymiana modułu realizowana jest wyłącznie z wykorzystaniem fabrycznie nowych części, ściśle dopasowanych pod kątem formatu, interfejsu (PCIe lub CNVi) oraz ewentualnych wymagań listy kompatybilności BIOS danego producenta laptopa. Po montażu konektorów antenowych połączenie zabezpieczane jest przed przypadkowym rozłączeniem, a przewody układane są w fabrycznych prowadnicach obudowy. Całość procedury kończą testy przepustowości w paśmie 2.4 GHz, 5 GHz (oraz 6 GHz w kartach nowszych generacji) oraz weryfikacja stabilności parowania urządzeń Bluetooth.

Pytania i odpowiedzi (FAQ)

Czy po wymianie modułu Wi-Fi można zmodernizować laptopa do standardu Wi-Fi 6 lub Wi-Fi 7?

W większości przypadków modernizacja jest możliwa, pod warunkiem że płyta główna posiada standardowe gniazdo M.2 Key E z wyprowadzonymi liniami magistrali PCIe oraz USB, a w oprogramowaniu układowym BIOS nie ma nałożonej blokady producenta na nieautoryzowane identyfikatory kart. Podczas wymiany uszkodzonego podzespołu dobierana jest nowa karta o najwyższym standardzie obsługiwanym stabilnie przez daną platformę sprzętową.

Dlaczego po aktualizacji systemu Windows karta sieciowa nagle zniknęła z Menedżera urządzeń?

Automatyczne aktualizacje systemu potrafią wdrożyć generyczny sterownik, który niepoprawnie komunikuje się z oprogramowaniem układowym kontrolera. Może dojść również do błędnego ustawienia stanów uśpienia energetycznego, przez co kontroler nie otrzymuje sygnału wybudzenia z szyny PCIe. Jeśli ponowna instalacja dedykowanego sterownika nie przynosi rezultatu, a karta nie jest wykrywana nawet w środowisku zewnętrznym, usterka ma podłoże elektroniczne (np. awaria zasilania szyny M.2).

Czy do wymiany karty Wi-Fi konieczne jest udostępnienie hasła do konta w systemie?

Domyślnie nie prosimy o hasło klienta do systemu operacyjnego. Pełna diagnostyka sprawności modułu bezprzewodowego, wykrywanie sprzętu na poziomie magistrali PCIe oraz testy transferu radiowego mogą zostać przeprowadzone przy użyciu zewnętrznego nośnika diagnostycznego bez konieczności logowania się do prywatnego konta użytkownika.

Dlaczego sieć Wi-Fi działa bez zarzutu, a laptop nie odnajduje żadnych słuchawek ani myszek Bluetooth?

Moduł bezprzewodowy zawiera na jednej płytce dwa niezależne obwody: radiomodem Wi-Fi komunikujący się poprzez magistralę PCIe oraz układ Bluetooth pracujący na liniach magistrali USB. Brak działania Bluetooth przy sprawnym Wi-Fi oznacza najczęściej usterkę linii USB w gnieździe M.2, uszkodzenie części krzemowej odpowiedzialnej za pasmo Bluetooth lub błąd przypisanego do niego sterownika w systemie.

Jakie marki laptopów podlegają naprawie w zakresie modułów łączności bezprzewodowej?

Naprawy i wymiany modułów Wi-Fi i Bluetooth realizowane są dla laptopów wszystkich wiodących producentów, w tym marek Acer, Alienware, Asus, Compaq, Dell, Fujitsu, Gateway, HP, Huawei, IBM, Lenovo, LG, Medion, MSI, Packard Bell, Panasonic, Razer, Samsung, Sony, Toshiba, VAIO oraz Xiaomi. Wymianie podlegają wyłącznie podzespoły w urządzeniach opartych na architekturze PC z systemami z rodziny Windows oraz Linux.

Niezawodna łączność bezprzewodowa w laptopie

Sprawny moduł Wi-Fi i Bluetooth to fundament mobilnej pracy na laptopie. Gdy karta bezprzewodowa traci stabilność połączenia, gubi pakiety lub całkowicie znika z konfiguracji systemu, rzetelna diagnostyka pozwala precyzyjnie zlokalizować źródło usterki — od problemów z konektorami antenowymi po konieczność instalacji nowego modułu M.2. Bezpłatny dojazd serwisanta na terenie Warszawy oraz okolicznych gmin w promieniu 40 km, bezwarunkowy dostęp do bezpłatnego laptopa zastępczego na czas realizacji naprawy oraz gwarancja do 12 miesięcy na wymienione podzespoły zapewniają pełną ciągłość codziennej pracy.

22 378 48 09

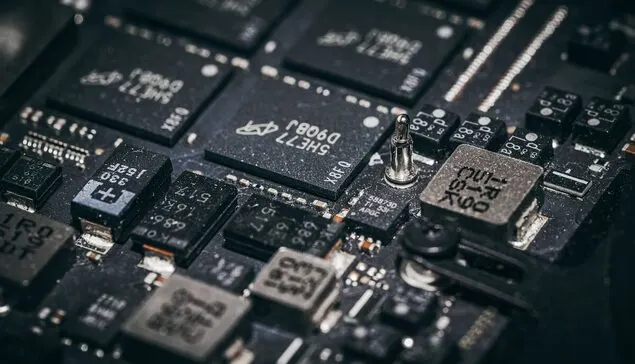

Moduł Wi-Fi i Bluetooth w laptopie — awaryjny podzespół
