Kamera internetowa i mikrofon są zwykle zintegrowane w jednej listwie umieszczonej nad ekranem laptopa, połączonej cienkim przewodem z płytą główną. To delikatny podzespół, wrażliwy na uszkodzenia przy otwieraniu obudowy ekranu.

Kiedy podzespół wymaga wymiany

Wymiana modułu kamery i mikrofonu rozważana jest, gdy obraz jest czarny lub mocno zniekształcony mimo poprawnych ustawień i sterowników, gdy mikrofon w ogóle nie rejestruje dźwięku, albo po stwierdzeniu przerwanego przewodu łączącego moduł z płytą główną.

Co robimy

Diagnoza wyklucza wcześniej przyczyny programowe — ustawienia prywatności systemu, sterowniki. Po potwierdzeniu usterki sprzętowej moduł kamery i mikrofonu jest wymieniany na nowy, dopasowany do konkretnego modelu, z zachowaniem oryginalnego mocowania w obudowie ekranu.

Ile to trwa

Wymiana modułu kamery i mikrofonu mieści się z reguły w standardowym czasie do 3 dni.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto sprawdzić w ustawieniach systemu zezwolenia aplikacji na dostęp do kamery i mikrofonu, zanim uzna się usterkę za sprzętową.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna, dojazd na terenie Warszawy i okolic realizowany jest gratis. Naprawa objęta jest gwarancją do 12 miesięcy.

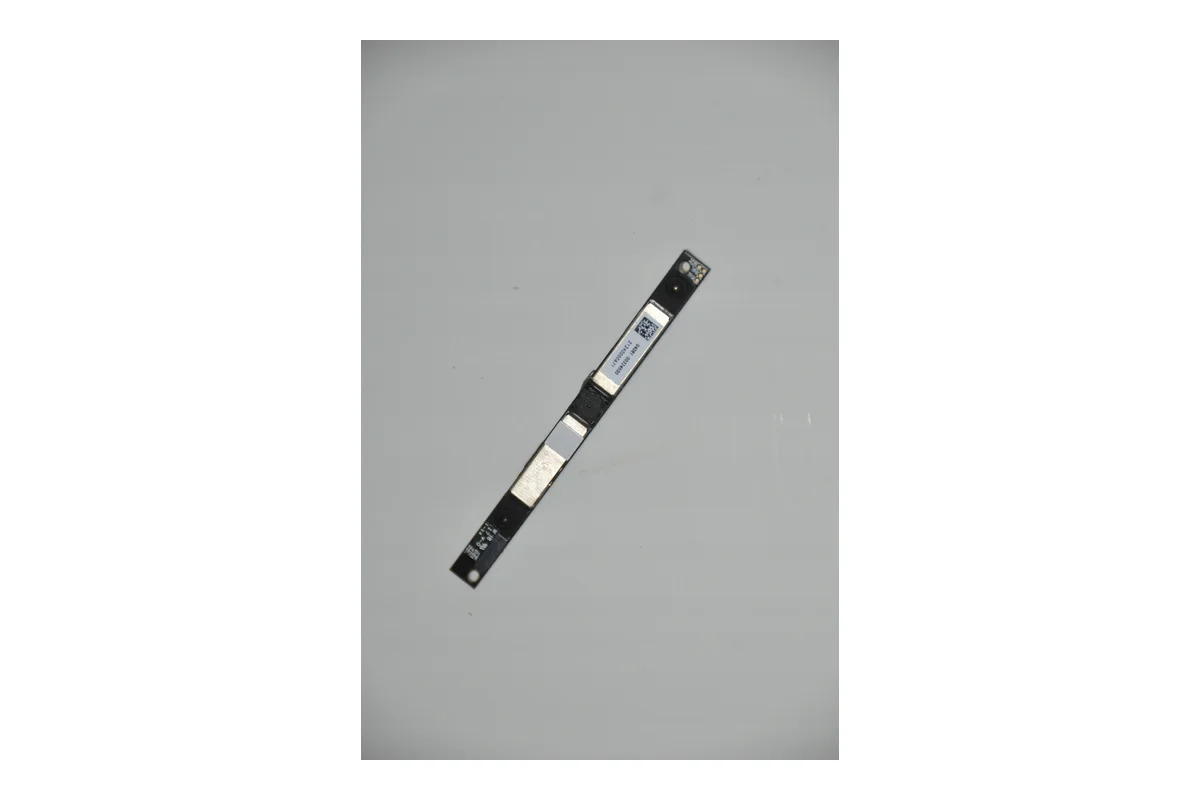

Konstrukcja modułu kamery i mikrofonu w laptopie

W przeważającej większości nowoczesnych komputerów przenośnych moduł rejestracji obrazu i dźwięku stanowi jeden zintegrowany element elektroniczny. Jest to podłużna płytka drukowana (laminat PCB z nadrukowanymi ścieżkami i elementami elektronicznymi), umieszczona w górnej krawędzi klapy matrycy, bezpośrednio nad panelem wyświetlacza. Taka lokalizacja zapewnia optymalny kąt widzenia podczas rozmów wideo oraz zbliżone do naturalnego położenie mikrofonów względem twarzy użytkownika.

Na powierzchni tej miniaturowej płytki znajduje się przetwornik obrazu (sensor optyczny CMOS, przekształcający padające światło na postać cyfrową), obiektyw z soczewkami skupiającymi, dioda elektroluminescencyjna (LED informujący o aktywności sensora) oraz miniaturowe mikrofony elektretowe lub cyfrowe mikrofony MEMS (układy mikroelektromechaniczne wytrawione w krzemie). Bardzo często mikrofony montowane są parzyście po obu stronach soczewki kamery, co tworzy tak zwaną macierz mikrofonową (układ dwóch lub więcej przetworników dźwięku). Pozwala to oprogramowaniu na kierunkowe zbieranie głosu oraz eliminację szumów tła za pomocą algorytmów kształtowania wiązki akustycznej (beamforming).

W bardziej zaawansowanych konstrukcjach na płytce modułu integrowane są dodatkowe podzespoły, takie jak emiter podczerwieni i sensor IR (kamera działająca w paśmie podczerwieni, wykorzystywana do biometrycznego logowania w usłudze Windows Hello) oraz czujnik oświetlenia otoczenia (ALS, sensor mierzący natężenie światła w pomieszczeniu i automatycznie dostosowujący jasność ekranu). Całość komunikuje się z płytą główną za pośrednictwem wewnętrznej magistrali USB (Universal Serial Bus - uniwersalna magistrala szeregowa służąca do przesyłania danych cyfrowych). Sygnały te są poprowadzone w wiązce przewodów (taśmie matrycy eDP lub LVDS) przechodzącej przez lewy lub prawy zawias klapy laptopa.

Typowe objawy uszkodzenia i warianty usterki

Usterki toru wideo i audio w laptopach mogą objawiać się na wiele różnych sposobów, w zależności od tego, który element modułu lub połączenia uległ uszkodzeniu:

Całkowity brak wykrywania urządzenia przez system operacyjny — w menedżerze urządzeń (systemowym narzędziu do zarządzania podzespołami) kamera i mikrofon nie są w ogóle widoczne lub pojawia się komunikat o nieznanym urządzeniu USB z kodem błędu 43 (błąd zgłoszony przez sterownik po awarii sprzętowej) albo kodem 10 (urządzenie nie może rozpocząć pracy).
Czarny ekran przy świecącej diodzie sygnalizacyjnej — po uruchomieniu aplikacji wideokonferencyjnej dioda obok obiektywu włącza się, lecz program nie wyświetla obrazu lub generuje błąd braku strumienia wideo (np. kod błędu 0xA00F4244 w systemie Windows). Oznacza to najczęściej awarię samego przetwornika CMOS lub uszkodzenie wewnętrznego kontrolera kamery.
Zniekształcenia obrazu, pasy i artefakty graficzne — na podglądzie wideo widoczne są poziome lub pionowe kolorowe linie, migotanie obrazu, brak określonych barw (np. obraz wyłącznie fioletowy lub zielony) albo silne zaszumienie. Objaw ten często zmienia się lub ustępuje podczas zmiany kąta pochylenia klapy laptopa, co bezpośrednio wskazuje na uszkodzenie wiązki sygnałowej w zawiasie.
Usterka rejestracji dźwięku przy sprawnym obrazie — mikrofon generuje wyłącznie głośny szum, pisk, jednostajne buczenie lub całkowitą ciszę, mimo że kamera przekazuje płynny obraz. Wskazuje to na uszkodzenie mechaniczne mikrofonu MEMS, zatkanie kanałów akustycznych w obudowie lub przerwanie linii zasilania mikrofonu na płytce.
Uszkodzenie układu podczerwieni — standardowy obraz z kamery RGB działa poprawnie, lecz funkcja rozpoznawania twarzy Windows Hello zgłasza błąd i nie pozwala na zalogowanie się do profilu użytkownika. Przyczyną jest zużycie lub awaria diody doświetlającej IR albo sensora podczerwieni.
Zanieczyszczenie lub uszkodzenie soczewki — obraz jest skrajnie zamglony, nieostry lub widać na nim ciemne plamy. Często wynika to z dostania się wilgoci bądź pyłu pod osłonę matrycy albo zarysowania soczewki podczas nieumiejętnego czyszczenia.

Kiedy problem leży poza samym modułem

Zanim podejmie się decyzję o wymianie modułu kamery i mikrofonu, konieczna jest weryfikacja innych elementów komputera, które mogą wywoływać identyczne objawy:

Mechaniczna przesłona i fizyczne wyłączniki prywatności — wiele modeli laptopów biznesowych i multimedialnych marek takich jak Lenovo, Dell, HP czy Asus posiada fizyczną zasłonę obiektywu (suwak zasłaniający soczewkę czerwoną lub szarą kropką). Niektóre laptopy wyposażone są w niewielki przełącznik hebelkowy na krawędzi obudowy (tzw. kill-switch kamery, który odcina zasilanie obwodu na poziomie sprzętowym) lub dedykowany klawisz funkcyjny na klawiaturze (kombinacja klawisza Fn z odpowiednim klawiszem F1-F12). Gdy przełącznik jest aktywny, kamera nie przesyła sygnału, co bywa mylone z jej awarią.

Uprawnienia i ustawienia prywatności w systemie operacyjnym — w systemie Windows dostęp do kamery i mikrofonu może zostać zablokowany globalnie w menu Ustawienia w sekcji Prywatność i zabezpieczenia. Zdarza się również, że system zezwala na działanie urządzenia, ale konkretna aplikacja do wideokonferencji (np. Microsoft Teams, Zoom, Google Chrome) ma indywidualnie cofnięte uprawnienie do przechwytywania obrazu i dźwięku.

Blokada przez oprogramowanie antywirusowe — zaawansowane pakiety bezpieczeństwa posiadają moduły ochrony kamery internetowej (funkcja zapobiegająca nieautoryzowanemu podglądowi przez złośliwe oprogramowanie). Nieprawidłowa reguła bezpieczeństwa może bez powiadomienia blokować dostęp do wideo dla nowych programów.

Przetarta lub przełamana taśma sygnałowa — taśma łącząca matrycę i moduł kamery z płytą główną składa się z kilkudziesięciu bardzo cienkich, ekranowanych przewodów miedzianych. Wielokrotne otwieranie i zamykanie pokrywy laptopa z biegiem lat prowadzi do zmęczenia materiału i pęknięcia pojedynczych żył w miejscu zgięcia przy zawiasie. W takiej sytuacji sam moduł kamery jest sprawny, a wymianie lub naprawie podlega wiązka przewodów.

Usterka linii zasilania na płycie głównej — moduł kamery zasilany jest zazwyczaj napięciem 3,3 V dostarczanym z płyty głównej przez bezpiecznik polimerowy lub klucz tranzystorowy. Uszkodzenie tych elementów smd (miniaturowych komponentów montowanych powierzchniowo) powoduje całkowity brak zasilania modułu w klapie.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego diagnozowania i wymiany kamery lub mikrofonu bez odpowiednich narzędzi i wiedzy technicznej często prowadzą do poważnych uszkodzeń mechanicznych i elektronicznych:

Uszkodzenie matrycy podczas demontażu ramki — w nowoczesnych laptopach ramki ekranu są bardzo cienkie i montowane na delikatne zatrzaski z tworzywa sztucznego lub fabryczną taśmę klejącą. Podważanie ramki metalowymi narzędziami, nożykami czy śrubokrętami niemal zawsze kończy się wyszczerbieniem plastiku, a w wielu przypadkach punktowym naciskiem na krawędź panelu LCD i nieodwracalnym pęknięciem szkła matrycy.

Pęknięcie laminatu modułu kamery — płytka kamery jest bardzo cienka (często poniżej 1 mm grubości) i przyklejona do korpusu klapy mocnym klejem montażowym. Próba jej oderwania na zimno, bez użycia profesjonalnej chemii zmiękczającej klej lub separatora termicznego, prowadzi do zgięcia płytki, mikropęknięć ścieżek miedzianych oraz oderwania pól lutowniczych pod układami scalonymi.

Zwieranie obwodów przy podłączonym zasilaniu — demontaż klapy matrycy i odpinanie złącz bez wcześniejszego fizycznego odłączenia baterii głównej laptopa jest poważnym błędem. Na złączu taśmy matrycy obecne jest stałe napięcie głównej linii zasilania (od 11 do 20 V). Wystarczy minimalne przekrzywienie wtyczki podczas wpinania, aby napięcie to trafiło na linie danych USB (o dopuszczalnym napięciu 3,3 V), co natychmiastowo i trwale niszczy mostek procesora (PCH - Platform Controller Hub) zintegrowany na płycie głównej.

Użycie agresywnej chemii do czyszczenia optyki — próby wyczyszczenia zamglonej soczewki za pomocą zmywaczy do paznokci, acetonu lub preparatów na bazie rozpuszczalników powodują stopienie plastikowej soczewki zewnętrznej i trwałe zmatowienie układu optycznego.

Instalowanie niepewnych sterowników z sieci — pobieranie rzekomych uniwersalnych sterowników do kamer z nieautoryzowanych portali internetowych często kończy się zainstalowaniem niepożądanego oprogramowania reklamowego lub uszkodzeniem stosu sterowników USB w rejestrze systemowym.

Procedura diagnostyki i wymiany w trybie dojazdu do klienta

Prawidłowe usunięcie usterki kamery i mikrofonu wymaga zachowania rygorystycznych procedur serwisowych, które eliminują ryzyko uszkodzenia innych podzespołów:

Diagnostyka eliminacyjna w niezależnym środowisku — pierwszym krokiem jest uruchomienie laptopa z zewnętrznego, niezależnego nośnika diagnostycznego. Pozwala to w ciągu kilku minut całkowicie wykluczyć wpływ błędów systemowych, konfliktów oprogramowania, wirusów oraz uszkodzonych sterowników w zainstalowanym systemie Windows.

Pomiary elektryczne magistrali sygnałowej — serwisant dokonuje pomiaru napięć zasilających moduł oraz sprawdza spadek napięcia na liniach danych USB (linie D+ oraz D-) za pomocą multimetru cyfrowego. Umożliwia to jednoznaczne rozróżnienie, czy usterka tkwi w module kamery, wiązce przewodów w zawiasie, czy w układzie zasilania na płycie głównej.

Bezpieczny demontaż z odłączeniem baterii — przed przystąpieniem do prac wewnątrz klapy matrycy urządzenie zostaje całkowicie pozbawione zasilania poprzez odpięcie baterii wewnętrznej. Do zdjęcia ramki ekranu stosuje się dedykowane otwieraki z tworzywa antystatycznego (spudgery), które nie pozostawiają śladów na obudowie i nie wywierają szkodliwego nacisku na matrycę.

Montaż fabrycznie nowego modułu OEM — uszkodzony moduł zostaje zastąpiony nową, oryginalną częścią OEM (Original Equipment Manufacturer - część produkowana zgodnie ze specyfikacją producenta danego modelu laptopa). Nowy moduł zostaje trwale zamocowany w fabrycznym łożu przy użyciu dedykowanych taśm termoprzewodzących i montażowych, co gwarantuje stabilność osi optycznej obiektywu względem otworu w ramce.

Weryfikacja jakościowa po montażu — po złożeniu komputera przeprowadzana jest seria testów sprawdzających: ostrość obrazu w pełnej rozdzielczości sensora, płynność rejestracji przy różnym oświetleniu, czułość mikrofonów z eliminacją szumów otoczenia, poprawność działania diody LED oraz stabilność połączenia podczas wielokrotnego poruszania klapą ekranu.

Często zadawane pytania (FAQ)

Czy wymiana kamery wiąże się z koniecznością wymiany całego ekranu laptopa?

W zdecydowanej większości laptopów moduł kamery i mikrofonu stanowi całkowicie niezależną część elektroniczną, umieszczoną obok panelu wyświetlacza. Wymiana dotyczy wyłącznie samej miniaturowej płytki lub łączącego ją przewodu sygnałowego, bez konieczności ponoszenia kosztów nowej matrycy LCD.

Czy po wymianie modułu zachowane zostanie logowanie za pomocą twarzy Windows Hello?

Jeśli laptop fabrycznie obsługiwał funkcję Windows Hello, zamontowanie nowego modułu z dedykowaną kamerą na podczerwień (IR) przywraca pełną funkcjonalność biometrycznego logowania do systemu bez konieczności ponownej konfiguracji całego profilu użytkownika.

Dlaczego kamera i mikrofon przestały działać jednocześnie po aktualizacji systemu?

Ponieważ oba te podzespoły znajdują się na jednej płytce i korzystają ze wspólnego zasilania oraz wspólnej magistrali USB, globalna zmiana ustawień prywatności w aktualizacji Windows lub konflikt w sterowniku kontrolera USB może wyłączyć oba urządzenia w tym samym momencie. Taka sytuacja wymaga weryfikacji programowej przed ingerencją w sprzęt.

Czy podczas usterki kamery można bezpiecznie używać laptopa do innych zadań?

Jeżeli przyczyną usterki jest uszkodzenie samego sensora CMOS, komputer może być bez przeszkód używany do codziennej pracy. Jeżeli jednak przyczyną jest przetarta taśma w zawiasie, poruszanie klapą niesie ryzyko zwarcia przewodów zasilających z liniami sygnałowymi, dlatego w takim przypadku zaleca się jak najszybsze przeprowadzenie diagnozy przez specjalistę.

Jak wygląda obsługa naprawy bez konieczności wychodzenia z domu?

W ramach obsługi door-to-door kierowca odbiera sprzęt bezpośrednio z wskazanego adresu na terenie Warszawy lub okolicznych powiatów, a na czas trwania naprawy wydawany jest bezpłatny laptop zastępczy z systemem Windows, bez kaucji i bez limitu czasu. Możliwe jest również zamówienie wizyty serwisanta na miejscu u klienta.

Bezproblemowa komunikacja w pracy i nauce zdalnej

Prawidłowo działająca kamera internetowa i mikrofon to w dzisiejszych realiach kluczowe elementy laptopa, niezbędne do prowadzenia spotkań biznesowych, pracy zdalnej, rozmów z bliskimi czy udziału w zajęciach edukacyjnych. Precyzyjna diagnoza problemu pozwala uniknąć niepotrzebnych kosztów i przywrócić pełną sprawność multimedialną sprzętu, a zastosowanie wyłącznie nowych podzespołów oraz ochrona gwarancyjna do 12 miesięcy dają pewność stabilnego działania przez długi czas.
