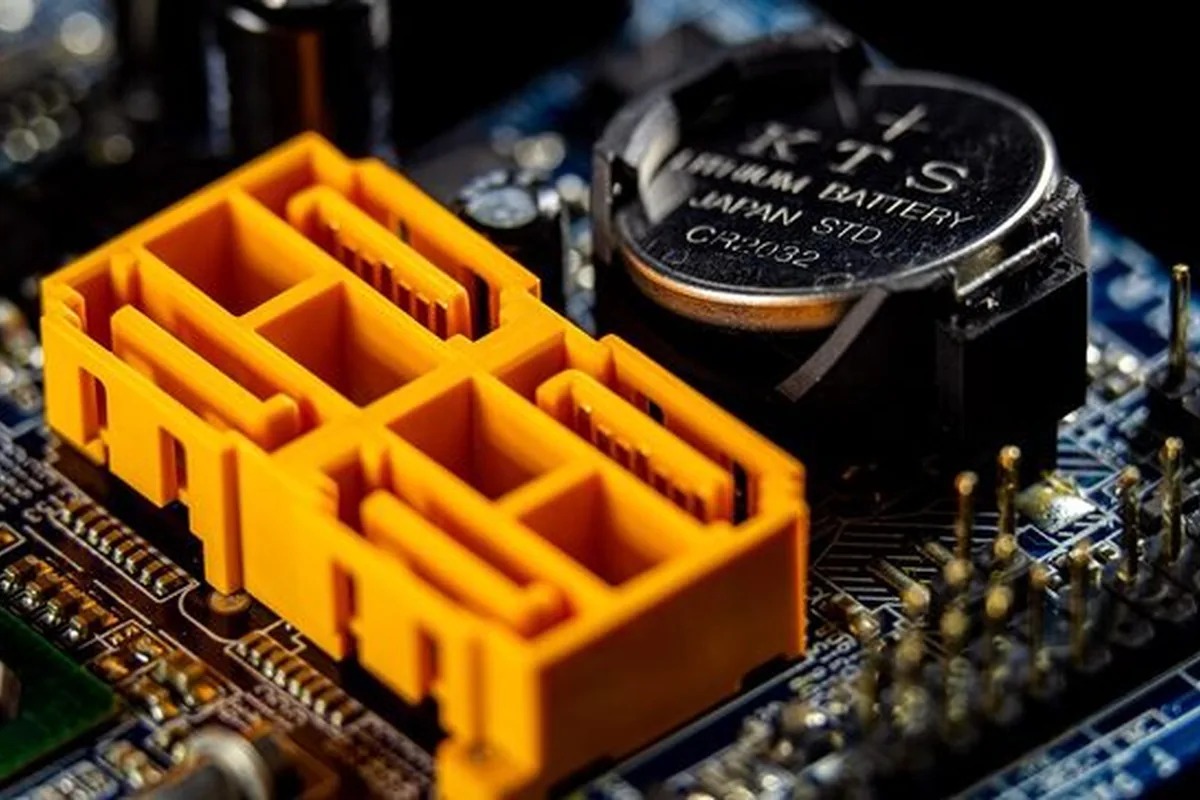

Mała bateria pastylkowa na płycie głównej podtrzymuje zegar systemowy i ustawienia BIOS-u, gdy laptop jest wyłączony i odłączony od zasilania. Po kilku latach traci pojemność, dając charakterystyczne, mylące objawy.

Objaw

Zegar systemowy pokazuje błędną datę po każdym uruchomieniu laptopa, BIOS wraca do ustawień domyślnych mimo wcześniejszych zmian, a czasem pojawia się komunikat o błędzie CMOS przy starcie.

Możliwe przyczyny

Naturalne zużycie baterii CMOS po kilku latach eksploatacji laptopa.
Długi okres bez zasilania — jeśli laptop leżał odłączony od prądu przez wiele miesięcy.
Uszkodzenie gniazda baterii na płycie głównej — rzadsza przyczyna.

Co robimy

Diagnoza sprawdza napięcie baterii CMOS niezależnym miernikiem. Przy potwierdzonym zużyciu wykonywana jest jej wymiana — w laptopach bateria bywa trudniej dostępna niż w komputerach stacjonarnych, często wymaga częściowego demontażu obudowy.

Ile to trwa

Wymiana baterii CMOS to zabieg realizowany zwykle do 24 godzin od przyjęcia sprzętu.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto zanotować, czy błędny zegar pojawia się po każdym uruchomieniu, czy tylko po dłuższym odłączeniu od zasilania — to pomaga ocenić, czy problem faktycznie dotyczy baterii CMOS.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna, dojazd na terenie Warszawy i okolic realizowany jest gratis. Naprawa objęta jest gwarancją do 12 miesięcy.

Rola baterii CMOS i układu RTC w architekturze laptopa

Płyta główna każdego komputera przenośnego wyposażona jest w sekcję odpowiedzialną za podtrzymywanie podstawowych parametrów pracy sprzętu. Kluczowym elementem tego obwodu jest zegar czasu rzeczywistego RTC (Real-Time Clock, niezależny układ scalony mierzący upływający czas) oraz komórki pamięci NVRAM (Non-Volatile Random-Access Memory, nieulotna pamięć konfiguracji oprogramowania układowego). W pamięci tej przechowywane są informacje o kolejności urządzeń rozruchowych, konfiguracji portów, hasłach sprzętowych oraz parametrach zasilania procesora i pamięci operacyjnej.

W momencie, gdy laptop zostaje wyłączony, a zasilacz sieciowy odpięty od gniazda ściennego, obwód RTC przełącza się automatycznie na zasilanie rezerwowe. Źródłem tego zasilania jest niewielkie ogniwo galwaniczne, potocznie nazywane baterią CMOS (Complementary Metal-Oxide-Semiconductor, komplementarna technologia wytwarzania układów scalonych). Nominalne napięcie sprawnego, litowego ogniwa pastylkowego wynosi 3,0 V (wolty). Prawidłowo działający układ pobiera znikomy prąd rzędu kilku mikroamperów. Gdy w wyniku naturalnego starzenia chemicznego napięcie ogniwa spadnie poniżej wartości krytycznej, zazwyczaj w granicach 2,5 V do 2,7 V, rejestry zegara ulegają wyzerowaniu, a zawartość pamięci konfiguracyjnej zostaje utracona.

Warianty konstrukcyjne baterii RTC w nowoczesnych laptopach

W odróżnieniu od klasycznych komputerów stacjonarnych, gdzie standardem jest łatwo dostępne gniazdo na baterię typu CR2032 montowane w widocznym miejscu laminatu, w laptopach producenci stosują zróżnicowane rozwiązania konstrukcyjne dopasowane do ograniczonej przestrzeni obudowy:

Ogniwo w koszulce termokurczliwej z przewodem — najczęściej spotykany wariant w laptopach marek Dell, Lenovo, HP, Asus czy Acer. Bateria (zwykle typu CR2032, CR2016 lub mniejsza CR1220) posiada fabrycznie zgrzane blaszki stykowe wyprowadzone w postaci dwużyłowego przewodu zakończonego miniaturową wtyczką ze złączem w standardzie Molex lub JST. Całość zabezpieczona jest osłonką izolacyjną i przyklejona taśmą dwustronną do płyty głównej lub wewnętrznej części obudowy.
Gniazdo koszyczkowe SMD na laminacie — klasyczny uchwyt montowany powierzchniowo bezpośrednio na płycie głównej. Występuje w części modeli laptopów biurowych i stacji roboczych. Wymiana polega na podważeniu zużytego ogniwa i wsunięciu nowego, jednak dostęp do gniazda nierzadko wymaga wyjęcia całej płyty głównej z kadłubka.
Akumulatory litowe z układem doładowywania — w wybranych konstrukcjach stosowane są miniaturowe akumulatory wielokrotnego ładowania (np. ogniwa ML1220 lub VL2020). Są one doładowywane przez układ zasilania płyty głównej w czasie, gdy laptop pracuje na zasilaczu sieciowym. W przypadku głębokiego rozładowania po wielu miesiącach przestoju akumulator taki może ulec trwałej utracie pojemności i wymagać fizycznej wymiany.
Architektura bez osobnego ogniwa RTC — część ultrabooków i nowoczesnych konstrukcji zintegrowanych nie posiada dedykowanej baterii pastylkowej. Funkcję podtrzymania zegara i pamięci CMOS przejmuje główny akumulator litowo-jonowy lub litowo-polimerowy laptopa poprzez dedykowaną linię zasilania pomocniczego kontrolowaną przez układ KBC (Keyboard Controller, wbudowany kontroler zarządzania zasilaniem i peryferiami). W takich urządzeniach całkowite rozładowanie lub odpięcie baterii głównej skutkuje natychmiastowym resetem zegara BIOS.

Konsekwencje rozładowania baterii podtrzymującej BIOS

Wielu użytkowników uważa, że rozładowana bateria CMOS powoduje wyłącznie konieczność ręcznego ustawiania godziny w systemie operacyjnym. W rzeczywistości utrata zasilania pamięci nieulotnej wywołuje szereg problemów sprzętowych i programowych, które potrafią sparaliżować codzienną pracę na komputerze:

Blokada połączeń internetowych i błędy certyfikatów SSL/TLS — protokoły bezpiecznej transmisji danych SSL (Secure Sockets Layer) oraz TLS (Transport Layer Security) weryfikują ważność certyfikatów cyfrowych stron internetowych w oparciu o aktualny czas systemowy. Gdy zegar cofa się do daty fabrycznej, przeglądarki internetowe blokują dostęp do stron bankowych, poczty elektronicznej i systemów ERP, zgłaszając ostrzeżenie o wygaśnięciu certyfikatu bezpieczeństwa.
Błędy modułu TPM i blokada dysku z szyfrowaniem BitLocker — mechanizmy zabezpieczeń kryptograficznych korzystające z modułu TPM (Trusted Platform Module, dedykowany procesor bezpieczeństwa) wykrywają zmianę konfiguracji sprzętowej i reset rejestrów platformy. W rezultacie system Windows przy każdym uruchomieniu żąda wpisania 48-cyfrowego klucza odzyskiwania funkcji BitLocker, uniemożliwiając normalny start systemu bez interwencji użytkownika.
Utrata trybu pracy kontrolera dysków — domyślne ustawienia BIOS/UEFI (Unified Extensible Firmware Interface, nowoczesny interfejs oprogramowania układowego) po resecie mogą zmienić tryb pracy kontrolera pamięci masowej z AHCI (Advanced Host Controller Interface, nowoczesny interfejs obsługi dysków SSD i HDD) na tryb RAID lub starszy IDE. Skutkuje to błędem niebieskiego ekranu (BSOD, Blue Screen of Death) z komunikatem INACCESSIBLE_BOOT_DEVICE podczas próby załadowania systemu operacyjnego.
Reset sekwencji rozruchowej Boot Order — oprogramowanie układowe traci zapisane ścieżki do partycji startowej dysku SSD (Solid-State Drive, dysk półprzewodnikowy). Laptop może próbować uruchamiać się z nieobsługiwanej sieci lokalnej (funkcja PXE Boot) lub wyświetlać komunikat o braku nośnika rozruchowego mimo w pełni sprawnego dysku.
Wyłączenie profili wirtualizacji i zaawansowanych funkcji procesora — resetują się ustawienia technologii wirtualizacji sprzętowej Intel VT-x lub AMD-V, co uniemożliwia uruchomienie maszyn wirtualnych, emulatorów programistycznych czy środowisk bazodanowych. Wyłączone zostają również profile pamięci operacyjnej XMP (Extreme Memory Profile, fabryczne profile podwyższonej wydajności RAM), obniżając ogólną wydajność komputera.
Pętla restartów podczas procedury POST — procedura POST (Power-On Self-Test, test podzespołów wykonywany bezpośrednio po włączeniu zasilania) po wykryciu niezgodności sumy kontrolnej CMOS Checksum Bad wymusza wielokrotne ponowne uruchomienie urządzenia w celu załadowania parametrów awaryjnych. W skrajnych przypadkach laptop może zatrzymać się na czarnym ekranie z pracującymi wentylatorami.

Błędy popełniane podczas prób samodzielnej wymiany

Z pozoru prosta czynność wymiany miniaturowego ogniwa w laptopie niesie ze sobą ryzyko poważnych uszkodzeń elektronicznych i mechanicznych. Do najczęstszych błędów popełnianych podczas niefachowych prób naprawy należą:

Lutowanie przewodów bezpośrednio do obudowy baterii — standardowe ogniwa pastylkowe nie są przystosowane do kontaktu z grotem lutownicy. Podgrzanie obudowy do temperatury topnienia spoiwa lutowniczego powoduje gwałtowny wzrost ciśnienia wewnątrz ogniwa, degradację uszczelnień chemicznych, wyciek żrącego elektrolitu na laminat płyty głównej, a w skrajnych wypadkach eksplozję baterii. Bezpieczna konstrukcja wymaga stosowania fabrycznie zgrzewanych blaszek niklowych.
Zwarcie obwodów zasilania metalowymi narzędziami — próby podważania baterii lub wypinania wtyczki za pomocą metalowej pęsety, nożyka czy wkrętaka bardzo często kończą się przypadkowym zwarciem pinu dodatniego z masą lub sąsiadującymi elementami SMD (Surface Mount Device, miniaturowe komponenty montowane powierzchniowo). Skutkuje to natychmiastowym spaleniem diody przełączającej zasilanie RTC lub trwałym uszkodzeniem mostka PCH (Platform Controller Hub, główny układ zarządzający komunikacją peryferiów).
Odwrotna polaryzacja złącza — zakup uniwersalnej baterii z przewodem na wolnym rynku bywa ryzykowny, ponieważ różni producenci laptopów stosują odmienne przypisanie biegunów we wtyczkach o identycznym wyglądzie zewnętrznym. Wpięcie wtyczki z zamienionym plusem i minusem powoduje podanie napięcia w kierunku zaporowym, co prowadzi do uszkodzenia układu zegarowego na płycie głównej.
Uszkodzenie mechaniczne taśm sygnałowych i zatrzasków obudowy — aby dostać się do baterii CMOS, w wielu modelach laptopów konieczne jest całkowite rozłożenie kadłubka, demontaż układu chłodzenia lub wyjęcie płyty głównej. Użycie nieodpowiednich narzędzi powoduje wyłamanie delikatnych zaczepów obudowy, naderwanie taśm sygnałowych FPC (Flexible Printed Circuit, elastyczne taśmy łączące klawiaturę, touchpad czy włącznik) oraz uszkodzenie gniazd ZIF (Zero Insertion Force).

Kiedy rozregulowany zegar nie oznacza zużytej baterii CMOS

Objawy resetującego się czasu i błędów konfiguracji oprogramowania układowego nie zawsze wynikają z wyczerpania samego ogniwa. Podczas diagnostyki weryfikuje się również inne usterki toru zasilania pomocniczego:

Uszkodzenie rezonatora kwarcowego 32,768 kHz — generator kwarcowy odpowiada za precyzyjne odmierzanie jednostek czasu w układzie RTC. W wyniku uderzenia, upadku laptopa lub wady materiałowej struktura kwarcu może ulec pęknięciu, co powoduje zatrzymanie lub drastyczne spowolnienie naliczania czasu mimo w pełni sprawnej i naładowanej baterii.
Upływność kondensatorów filtrujących na linii RTC — ceramiczne kondensatory SMD filtrujące napięcie w obwodzie zegara mogą ulec częściowemu przebiciu. Taka upływność generuje nadmierny pobór prądu, co prowadzi do rozładowania nowej baterii CMOS w ciągu zaledwie kilku dni lub tygodni od montażu.
Uszkodzenie podwójnej diody separującej — na płycie głównej znajduje się miniaturowy element półprzewodnikowy (często podwójna dioda Schottky'ego), który kieruje zasilanie do układu RTC ze źródła głównego podczas pracy laptopa lub z baterii pastylkowej po wyłączeniu sprzętu. Zwarcie lub przerwa w strukturze tej diody odcina zasilanie podtrzymujące lub powoduje niekontrolowany przepływ prądu.
Konflikt stref czasowych w konfiguracji Dual Boot — jeśli na jednym komputerze zainstalowany jest równolegle system Windows oraz dystrybucja systemu Linux, przestawianie się zegara może wynikać z różnicy w interpretacji czasu sprzętowego. System Windows domyślnie traktuje czas w BIOS jako czas lokalny, podczas gdy system Linux zapisuje w zegarze sprzętowym uniwersalny czas koordynowany UTC (Coordinated Universal Time). Wymaga to odpowiedniej konfiguracji rejestru systemowego, a nie wymiany podzespołów elektronicznych.
Uszkodzenie wewnętrznego bloku RTC w mostku PCH lub układzie KBC — zwarcie wewnątrz struktury krzemowej układu scalonego uniemożliwia podtrzymanie rejestrów nawet przy prawidłowym napięciu doprowadzonym do wyprowadzeń układu. W takiej sytuacji konieczna jest naprawa na poziomie komponentów BGA (Ball Grid Array, montaż matrycowy w postaci kulek lutowniczych).

Procedura profesjonalnej wymiany baterii RTC

Profesjonalna wymiana baterii podtrzymującej obejmuje pełen cykl czynności diagnostycznych i montażowych gwarantujących bezawaryjną pracę urządzenia:

Weryfikacja napięcia pod obciążeniem — pomiar napięcia baterii nie może ograniczać się do testu w stanie jałowym. Ogniwo sprawdzane jest pod kontrolowanym obciążeniem rezystancyjnym, co pozwala wykryć spadek wydajności prądowej w wyeksploatowanym elektrolicie.
Bezpieczny demontaż z zachowaniem procedur ESD — otwarcie obudowy laptopa przeprowadzane jest przy użyciu antystatycznych narzędzi z tworzywa sztucznego oraz z zachowaniem ochrony przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge).
Dobór właściwego komponentu zamiennego — montowane jest wyłącznie nowe, fabrycznie zgrzane ogniwo o parametrach zgodnych ze specyfikacją producenta danego modelu laptopa (odpowiednia pojemność, raster wtyczki, długość przewodu oraz polaryzacja).
Czyszczenie styków i inspekcja toru RTC — przed montażem nowego elementu wykonywana jest inspekcja gniazda pod kątem ewentualnych śladów korozji, nalotów tlenkowych czy uszkodzeń mechanicznych laminatu.
Konfiguracja oprogramowania układowego i testy stabilności — po zamontowaniu baterii przywracane są optymalne ustawienia BIOS/UEFI, poprawna kolejność urządzeń startowych, tryb kontrolera dysków AHCI, włączane są niezbędne technologie procesora oraz synchronizowany jest zegar sprzętowy. Na zakończenie przeprowadzany jest test odłączenia zasilania głównego na określony czas, aby potwierdzić pełną stabilność podtrzymania parametrów.

Często zadawane pytania dotyczące baterii CMOS w laptopach

Jak długo działa fabryczna bateria CMOS w laptopie?

Żywotność standardowego litowego ogniwa pastylkowego CR2032 lub CR2016 w laptopie wynosi zazwyczaj od 3 do 7 lat. Dokładny czas zależy od jakości użytego ogniwa, temperatury panującej wewnątrz obudowy oraz od sposobu użytkowania sprzętu. Jeśli laptop jest regularnie podłączony do zasilacza sieciowego, pobór prądu z baterii CMOS jest minimalny. W przypadku urządzeń przechowywanych przez długie miesiące bez podłączonego zasilania, ogniwo wyczerpuje się znacznie szybciej.

Czy laptop może pracować całkowicie bez baterii CMOS?

Większość modeli laptopów uruchomi się bez sprawnej baterii CMOS, jednak każde odłączenie zasilacza sieciowego i wyjęcie baterii głównej spowoduje zresetowanie ustawień BIOS do wartości fabrycznych. Przy każdym włączeniu konieczne będzie korygowanie daty i godziny, akceptowanie ostrzeżeń o błędzie sumy kontrolnej lub rozwiązywanie problemów z ładowaniem systemu operacyjnego. W niektórych konstrukcjach biznesowych brak napięcia RTC może całkowicie zablokować procedurę startową POST, uniemożliwiając włączenie komputera do momentu wykrycia sprawnego źródła zasilania pomocniczego.

Dlaczego po wyjęciu baterii CMOS system Windows żąda klucza odzyskiwania BitLocker?

Moduł TPM (Trusted Platform Module) stale monitoruje integralność platformy sprzętowej oraz stan rejestrów konfiguracyjnych PCR (Platform Configuration Register). Wyjęcie lub rozładowanie baterii CMOS powoduje zresetowanie rejestrów pamięci NVRAM, co przez mechanizmy bezpieczeństwa BitLocker jest interpretowane jako potencjalna próba nieautoryzowanej ingerencji w sprzęt. W takiej sytuacji dostęp do zaszyfrowanych danych zostaje zablokowany do momentu wprowadzenia pełnego, 48-cyfrowego klucza odzyskiwania zapisanego na koncie Microsoft lub w dokumentacji firmowej.

Czy w każdym nowym laptopie znajduje się osobna bateria pastylkowa?

Nie, we współczesnych ultrabookach i smukłych laptopach producenci coraz częściej rezygnują z montowania osobnej baterii pastylkowej na rzecz zasilania układu RTC bezpośrednio z wbudowanego akumulatora głównego. W takich modelach za dystrybucję zasilania rezerwowego odpowiada zintegrowany kontroler zasilania. Jeśli główna bateria ulegnie głębokiemu rozładowaniu, uszkodzeniu lub zostanie odłączona na czas naprawy, zegar systemowy i parametry BIOS również ulegną zresetowaniu.

Czy rozładowana bateria CMOS może powodować brak obrazu na matrycy?

Tak, w wielu modelach laptopów marek takich jak Lenovo, HP, Dell czy Asus rozładowanie baterii podtrzymującej powoduje zawieszenie procedury inicjalizacji oprogramowania układowego. Po wciśnięciu włącznika zapalają się diody LED, wentylator zaczyna pracować, jednak matryca pozostaje ciemna, a komputer wykonuje pętlę restartów, próbując bezskutecznie załadować domyślne parametry taktowania pamięci RAM. Wymiana ogniwa na nowe i wykonanie pełnego resetu pamięci CMOS zazwyczaj natychmiast przywraca prawidłowe wyświetlanie obrazu.

Rzetelna diagnostyka układów zasilania podtrzymującego w Warszawie i okolicach

Prawidłowe funkcjonowanie zegara czasu rzeczywistego oraz pamięci konfiguracyjnej BIOS to fundament stabilnego startu oprogramowania i bezpieczeństwa danych przechowywanych w pamięci laptopa. Zaniedbanie objawów rozładowanego ogniwa prowadzi do uciążliwych przestojów w pracy, błędów komunikacji sieciowej oraz nieprzewidzianych problemów z szyfrowaniem dysków. Precyzyjny pomiar parametrów obwodu RTC pozwala jednoznacznie odróżnić naturalne wyczerpanie baterii pastylkowej od ukrytych usterek elektronicznych mostka PCH czy elementów dyskretnych na płycie głównej. Wszelkie czynności związane z weryfikacją toru zasilania rezerwowego oraz montażem nowych, dedykowanych komponentów realizowane są sprawnie w trybie mobilnym z bezpośrednim dojazdem do klienta na obszarze Warszawy oraz sąsiednich powiatów.
