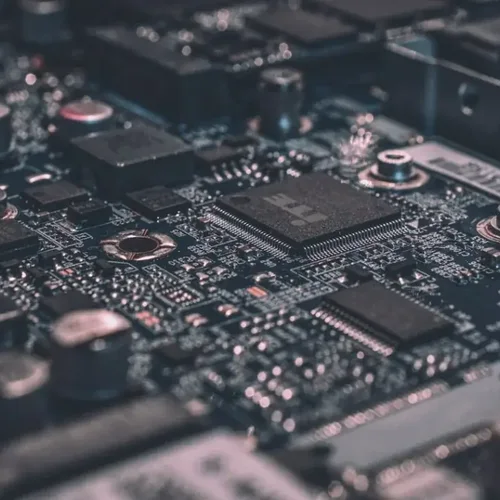

Układ Super I/O odpowiada za komunikację płyty głównej z wieloma drobnymi podzespołami naraz — wentylatorem, czujnikami temperatury, czasem częścią portów. Jego awaria daje objawy pozornie niezwiązane ze sobą.

Objaw

Wentylator nie reaguje na wzrost temperatury albo kręci się bez przerwy na maksymalnych obrotach, odczyt temperatury w systemie pokazuje nierealne wartości, a czasem dodatkowo zawodzi część portów lub klawiatura — mimo że każdy z tych podzespołów z osobna jest sprawny.

Możliwe przyczyny

Uszkodzony układ Super I/O — najczęstsza przyczyna łącząca kilka pozornie niezależnych objawów.
Uszkodzone ścieżki prowadzące od układu do poszczególnych podzespołów.
Błąd firmware możliwy do skorygowania aktualizacją BIOS-u, zanim uzna się usterkę za sprzętową.

Co robimy

Diagnoza sprawdza, czy kilka objawów pojawia się razem — to charakterystyczna wskazówka wskazująca na wspólne źródło w układzie Super I/O, a nie osobne awarie każdego podzespołu. Po potwierdzeniu wykonywana jest naprawa na poziomie elektroniki płyty głównej.

Ile to trwa

Naprawa na poziomie płyty głównej mieści się z reguły w standardowym czasie do 3 dni.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto opisać dokładnie wszystkie zaobserwowane nieprawidłowości, nawet jeśli wydają się niezwiązane — razem tworzą pełny obraz usterki.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna. Dojazd na terenie Warszawy i okolic realizowany jest gratis, a naprawa objęta jest gwarancją do 12 miesięcy.

Rola układu Super I/O i kontrolera EC w architekturze laptopa

Układ Super I/O w komputerach przenośnych pełni funkcję zaawansowanego kontrolera wbudowanego (EC – Embedded Controller), zintegrowanego często z kontrolerem klawiatury (KBC – Keyboard Controller). W odróżnieniu od klasycznych komputerów stacjonarnych, gdzie układ Super I/O obsługiwał głównie porty szeregowe i równoległe, w laptopie jest to jeden z najważniejszych mikrokontrolerów na płycie głównej. Układ ten działa nieustannie od momentu podłączenia zasilacza sieciowego lub sprawnej baterii, pozostając aktywnym także w trybie czuwania (stan S5).

Kontroler KBC zarządza całą sekwencją startową (Power Sequence), czyli precyzyjnym harmonogramem uruchamiania poszczególnych przetwornic napięcia na płycie głównej. Gdy użytkownik naciska przycisk włącznika, sygnał trafia bezpośrednio do nóżki układu Super I/O. Mikrokontroler sprawdza warunki bezpieczeństwa termicznego oraz stan zasilania, po czym wysyła sygnały zezwalające (Enable) do kontrolerów zasilania procesora, pamięci RAM i mostka PCH (Platform Controller Hub). Dodatkowo układ odpowiada za bezpośrednią obsługę matrycy klawiatury, touchpada, czujnika otwarcia klapy (Hall sensor), diod sygnalizacyjnych oraz komunikację z układem ładowarki baterii (charger IC) przez magistralę SMBus (System Management Bus).

Kolejną kluczową funkcją układu Super I/O jest monitoring parametrów termicznych oraz sprzętowe zarządzanie układem chłodzenia. Układ odczytuje dane z termistorów (czujników rezystancyjnych reagujących na temperaturę) rozmieszczonych w newralgicznych punktach płyty głównej oraz bezpośrednio z cyfrowych czujników procesora i układu graficznego. Na podstawie tych odczytów kontroler generuje sygnał PWM (Pulse Width Modulation – modulacja szerokości impulsów), który decyduje o prędkości obrotowej wentylatora chłodzącego radiator.

Warianty objawów uszkodzenia układu Super I/O

Awaria kontrolera KBC / Super I/O może objawiać się na wiele różnych sposobów w zależności od tego, która sekcja wewnętrzna mikrokontrolera uległa degradacji lub zwarciu. Ze względu na wielozadaniowość tego komponentu usterki rzadko ograniczają się do jednego elementu.

Brak reakcji na przycisk zasilania — laptop nie wykazuje żadnych oznak życia, nie świecą diody sygnalizacyjne przy gnieździe zasilania, a naciśnięcie włącznika nie inicjuje procedury startowej. Wynika to z braku wystawienia sygnału wybudzenia przez uszkodzony kontroler lub zwarcia wewnętrznego na głównej linii zasilania 3.3V Always-On (napięcie stałe obecne w trybie czuwania).
Praca wentylatora na maksymalnych obrotach przy niskiej temperaturze — natychmiast po uruchomieniu urządzenia wentylator zaczyna pracować z pełną mocą, generując głośny hałas, mimo że radiator jest całkowicie zimny. Usterka ta pojawia się, gdy uszkodzeniu ulega wewnętrzny przetwornik analogowo-cyfrowy (ADC) w układzie Super I/O lub linia sterująca PWM. Układ w ramach procedury awaryjnej (failsafe) wymusza wówczas maksymalne chłodzenie.
Całkowite zatrzymanie wentylatora mimo nagrzewania się podzespołów — sytuacja odwrotna i szczególnie niebezpieczna dla procesora, w której kontroler nie przekazuje sygnału startowego do silnika wentylatora pomimo wysokiej temperatury rdzeni, co doprowadza do wyłączenia termicznego laptopa po kilku minutach pracy.
Brak działania wbudowanej klawiatury i płytki dotykowej — klawiatura nie reaguje na żadne klawisze lub pojedyncze rzędy liter przestają działać, podczas gdy klawiatura zewnętrzna podłączona pod gniazdo USB funkcjonuje poprawnie. Oznacza to uszkodzenie buforów wejściowych matrycy klawiatury w strukturze układu KBC.
Błędne rozpoznawanie stanu baterii i zasilacza — system operacyjny zgłasza komunikat o braku podłączonej baterii, zaniża stan naładowania lub nie podejmuje procesu ładowania ogniw, mimo sprawnego zasilacza i sprawnej baterii. Przyczyną bywa uszkodzenie magistrali komunikacyjnej SMBus wewnątrz kontrolera.
Pętla restartów w początkowej fazie uruchamiania — laptop włącza się na 2–3 sekundy, po czym samoczynnie gaśnie i próbuje uruchomić się ponownie, nie wyświetlając obrazu na ekranie. Zjawisko to świadczy o przerwaniu sekwencji startowej przez układ EC na etapie oczekiwania na sygnał Power Good (potwierdzenie prawidłowego napięcia z przetwornic).

Główne przyczyny uszkodzeń mikrokontrolera KBC

Układy scalone Super I/O produkowane przez wyspecjalizowane firmy, takie jak ITE, ENE, Nuvoton czy Microchip, są podzespołami wrażliwymi na wahania parametrów elektrycznych. Do ich awarii dochodzi z kilku głównych powodów.

Częstym źródłem problemów są przepięcia elektrostatyczne (ESD) przedostające się przez zewnętrzne porty komunikacyjne, gniazda audio lub złącze zasilania. Ponieważ mikrokontroler jest bezpośrednio połączony z wieloma wyprowadzeniami zewnętrznymi, impuls wysokiego napięcia może uszkodzić delikatną strukturę krzemową wewnątrz układu.

Zalanie cieczą to kolejna bardzo częsta przyczyna. Płyn dostający się przez szczeliny klawiatury trafia bezpośrednio na płytę główną w rejon kontrolera KBC. Układ ten montowany jest zazwyczaj w obudowie o bardzo gęstym rastrze wyprowadzeń (TQFP lub QFN o 128 nóżkach), gdzie odstęp między pinami wynosi ułamek milimetra. Pojawienie się cieczy pod napięciem wywołuje natychmiastowe zjawisko elektrokorozji oraz zwarcia między liniami niskonapięciowymi a linią głównego zasilania 19V, co powoduje przebicie i zniszczenie układu.

Uszkodzenia powstają również w wyniku zwarć w taśmie matrycy lub taśmie klawiatury. Przetarcie wiązki przewodów w zawiasie laptopa może doprowadzić do zwarcia linii zasilania podświetlenia ekranu z linią sterowania jasnością matrycy, która biegnie bezpośrednio do układu Super I/O. Taki incydent skutkuje natychmiastowym spaleniem wejścia w mikrokontrolerze.

Do usterki może doprowadzić także degradacja wewnętrznej pamięci Flash (programowalna pamięć nieulotna w nowszych układach KBC) lub uszkodzenie wsadu oprogramowania układowego (firmware EC) w wyniku nieudanej aktualizacji systemu BIOS lub niestabilnego zasilania podczas zapisu danych.

Diagnostyka różnicowa: kiedy problem leży poza układem Super I/O

Prawidłowe rozpoznanie źródła awarii wymaga odróżnienia uszkodzenia kontrolera KBC od usterek innych podzespołów, które dają zbliżone symptomy zewnętrzne.

Głośna praca chłodzenia lub brak obrotów wentylatora nie zawsze oznaczają problem z elektroniką sterującą. Uszkodzenie mechaniczne łożyska wentylatora, nagromadzenie zbitego kurzu w radiatorze (tworzącego tzw. filc blokujący przepływ powietrza) lub wyschnięcie pasty termoprzewodzącej na rdzeniu procesora prowadzą do gwałtownego wzrostu temperatury i wymuszenia maksymalnych obrotów. W takim przypadku układ Super I/O reaguje w pełni prawidłowo na sygnały z czujników.

Brak działania klawiatury może być spowodowany fizycznym uszkodzeniem ścieżek węglowych w samej membranie klawiatury (np. po mikrozalaniu) lub uszkodzeniem mechanicznym taśmy połączeniowej i jej zatrzasku na płycie głównej. Weryfikacja polega na pomiarze sygnałów na złączu klawiatury przy użyciu oscyloskopu lub podłączeniu sprawnego modułu testowego.

Brak reakcji na włącznik bywa z kolei następstwem uszkodzenia samego gniazda zasilania DC, zwarcia w głównej gałęzi zasilania 19V (np. uszkodzony tranzystor MOSFET lub kondensator ceramiczny SMD w linii VIN) bądź awarii mostka hybrydowego PCH lub procesora zintegrowanego w architekturze SoC (System on a Chip). Precyzyjna diagnostyka pomiarowa pozwala jednoznacznie zlokalizować wadliwy komponent przed przystąpieniem do demontażu układów scalonych.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego usuwania awarii układu Super I/O bez specjalistycznego zaplecza pomiarowego i lutowniczego zazwyczaj prowadzą do pogłębienia uszkodzeń płyty głównej.

Podgrzewanie płyty głównej domowymi narzędziami — stosowanie opalarek, suszarek do włosów czy palników gazowych w celu rzekomej „naprawy zimnych lutów” prowadzi do przegrzania laminatu, jego rozwarstwienia (tzw. purchle na płycie) oraz trwałego zniszczenia struktury krzemowej układu Super I/O i sąsiadujących elementów SMD.
Wgrywanie losowych wsadów BIOS i EC z niesprawdzonych źródeł — wgrywanie nieodpowiednich plików oprogramowania układowego programatorami pamięci bez wykonania kopii zapasowej oryginalnego wsadu skutkuje utratą kluczy licencyjnych systemu operacyjnego, numerów seryjnych urządzenia oraz konfiguracji ME Region (Intel Management Engine), co uniemożliwia prawidłowy rozruch płyty głównej.
Czyszczenie zalanej płyty agresywnymi chemikaliami — używanie zmywaczy, octu lub innych domowych środków chemicznych powoduje przyspieszone trawienie miedzianych ścieżek i metalizacji przelotek (mikroskopijnych połączeń między warstwami laminatu), co czyni płytę nienaprawialną.
Wymiana podzespołów zewnętrznych na oślep — kupowanie nowych wentylatorów, klawiatur czy baterii bez wcześniejszego wykonania pomiarów napięć i sygnałów generuje niepotrzebne koszty, nie rozwiązując źródłowego problemu tkwiącego w mikrokontrolerze na płycie głównej.

Procedura diagnostyki i naprawy mikrokontrolera na płycie głównej

Naprawa układu Super I/O wymaga przeprowadzenia metodycznego procesu pomiarowego oraz precyzyjnych prac mikrolutowniczych z zachowaniem norm ochrony przed wyładowaniami elektrostatycznymi ESD.

Pierwszym krokiem jest dokładna inspekcja optyczna płyty głównej pod mikroskopem stereoskopowym w celu wykrycia śladów korozji, nadpaleń, pęknięć obudowy układu scalonego lub uszkodzeń mechanicznych drobnych elementów pasywnych. Następnie wykonywane są pomiary rezystancji względem masy na głównych cewkach przetwornic napięć oraz na liniach zasilania układu KBC (głównie linia VCC/AVCC 3.3V). Niska wartość rezystancji w tych punktach wskazuje na zwarcie wewnątrz struktury układu.

Kolejny etap obejmuje weryfikację sekwencji zasilania za pomocą multimetru i oscyloskopu cyfrowego. Sprawdzana jest obecność napięcia zasilania mikrokontrolera, prawidłowość pracy generatora kwarcowego (wytwarzającego sygnał zegarowy o częstotliwości zazwyczaj 32.768 kHz), poziom napięcia na przycisku zasilania oraz spadek tego napięcia do zera w momencie wciśnięcia przycisku. Analizie podlegają także sygnały resetujące (EC_RST) oraz magistrala komunikacyjna łącząca układ z mostkiem PCH (LPC – Low Pin Count lub nowszy standard eSPI – Enhanced Serial Peripheral Interface).

W przypadku nowoczesnych kontrolerów KBC ze zintegrowaną pamięcią Flash (Internal ROM) wykonywana jest próba odczytu i weryfikacji oprogramowania za pomocą programatora dedykowanego do układów ITE, ENE czy Nuvoton. Programowanie odbywa się bezpośrednio przez złącze klawiatury lub dedykowane punkty testowe ISP (In-System Programming) na płycie głównej. Jeśli uszkodzenie ma charakter czysto programowy, wgranie czystego, fabrycznego wsadu przywraca pełną funkcjonalność płyty.

Gdy pomiary potwierdzają fizyczne uszkodzenie struktury mikrokontrolera, następuje proces wymiany elementu na nowy:

Demontaż uszkodzonego układu — płyta główna zostaje umieszczona na podgrzewaczu kwarcowym w celu równomiernego nagrzania laminatu, po czym przy użyciu stacji lutowniczej na gorące powietrze (Hot-Air) i odpowiednio dobranej dyszy uszkodzony układ scalony zostaje wylutowany.
Przygotowanie padów lutowniczych — pady na płycie głównej zostają oczyszczone z pozostałości starego spoiwa lutowniczego przy użyciu plecionki miedzianej oraz odpowiedniego topnika, co zapewnia idealnie gładką powierzchnię pod nowy komponent.
Montaż nowego układu — fabrycznie nowy układ scalony zostaje precyzyjnie wypozycjonowany pod mikroskopem względem oznaczeń na laminacie, a następnie wlutowany z zachowaniem odpowiedniego profilu temperaturowego, gwarantującego trwałe połączenie każdej ze 128 nóżek bez ryzyka powstania zwarć między wyprowadzeniami.
Programowanie nowego mikrokontrolera — jeśli montowany układ posiada pustą pamięć wewnętrzną, programator wgrywa dedykowany wsad firmware ściśle dopasowany do danego modelu płyty głównej i rewizji sprzętowej.
Testy końcowe pod obciążeniem — po zmontowaniu urządzenia przeprowadzana jest seria testów diagnostycznych weryfikujących poprawność odczytów ze wszystkich czujników temperatury, reakcję wentylatora na zmianę obciążenia termicznego procesora i karty graficznej, działanie wszystkich klawiszy klawiatury, touchpada oraz proces ładowania baterii.

Często zadawane pytania dotyczące układu Super I/O

Czy każdy układ Super I/O wymaga programowania po wlutowaniu na płytę?

Nie każdy. W starszych laptopach oraz w części prostszych konstrukcji stosowane są układy bez wewnętrznej pamięci Flash (External ROM). Taki mikrokontroler po uruchomieniu pobiera swój kod wykonawczy ze wspólnej kości pamięci SPI Flash, w której znajduje się także główny BIOS płyty głównej. Wymiana takiego układu ogranicza się do prawidłowego wlutowania nowego egzemplarza. Z kolei nowsze platformy w przeważającej większości korzystają z układów z wbudowaną pamięcią (Internal Flash), które po montażu wymagają zaprogramowania dedykowanym programatorem przed pierwszym uruchomieniem urządzenia.

Czy awaria układu Super I/O grozi utratą danych zapisanych na dysku?

Nie. Układ Super I/O odpowiada wyłącznie za zarządzanie zasilaniem, chłodzeniem i urządzeniami wejścia/wyjścia na płycie głównej. Dane użytkownika spoczywają na nośniku pamięci masowej (dysku SSD M.2, NVMe lub dysku SATA). Awaria mikrokontrolera nie ma bezpośredniego wpływu na integralność plików zapisanych na dysku, a nośnik pozostaje w pełni bezpieczny.

Dlaczego autoryzowane serwisy producentów zalecają wymianę całej płyty głównej zamiast układu KBC?

Autoryzowane centra serwisowe producentów stosują procedurę wymiany całych podzespołów (modułową), co wynika z braku zaplecza do napraw mikrolutowniczych oraz chęci maksymalnego skrócenia czasu procedury. Wymiana pojedynczego układu scalonego na płycie głównej wymaga specjalistycznej wiedzy z zakresu inżynierii elektronicznej, zaawansowanych programatorów oraz stacji lutowniczych. Naprawa komponentowa pozwala przywrócić sprawność oryginalnej płyty głównej przy znacznie niższym nakładzie kosztów w porównaniu do zakupu nowego podzespołu.

Jak uchronić laptop przed ponownym uszkodzeniem układu Super I/O?

Podstawową profilaktyką jest unikanie podłączania uszkodzonych urządzeń peryferyjnych pod porty USB (np. pendrive'ów z wygiętymi stykami), regularne czyszczenie układu chłodzenia z kurzu, aby nie dopuszczać do długotrwałego przegrzewania elektroniki, a także korzystanie wyłącznie ze sprawdzonych, sprawnych zasilaczy o stabilnych parametrach napięciowych. Warto również zachować ostrożność podczas spożywania napojów w pobliżu klawiatury, gdyż ciecz jest najczęstszą przyczyną zwarć w rejonie kontrolera KBC.

Bezpieczna obsługa zgłoszeń i precyzyjne naprawy układów scalonych

Prawidłowe przeprowadzenie naprawy układu Super I/O wymaga zachowania pełnego reżimu technologicznego, od precyzyjnych pomiarów oscyloskopowych po montaż nowego komponentu w kontrolowanych warunkach termicznych. Wszelkie czynności realizowane są bezpośrednio z dojazdem pod wskazany adres na terenie Warszawy oraz w okolicznych miejscowościach. Wygodny model door-to-door z bezpłatną diagnozą laptopa oraz możliwością skorzystania z bezpłatnego laptopa zastępczego na czas wykonywania prac mikrolutowniczych zapewnia ciągłość pracy bez konieczności opuszczania biura lub domu.
