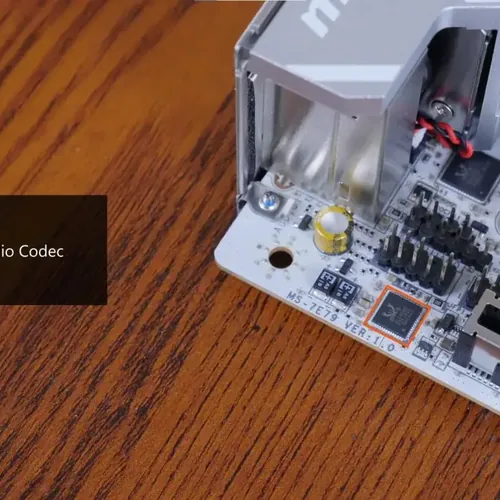

Układ Super I/O odpowiada między innymi za sterowanie wentylatorami i obsługę niektórych portów na płycie głównej komputera.

Na czym polega ten podzespół

Diagnozujemy, czy przyczyną nietypowych problemów z wentylatorami lub portami jest uszkodzony układ Super I/O, i naprawiamy go na poziomie płyty głównej.

Kiedy podzespół wymaga uwagi

Podzespół ten warto sprawdzić przy nietypowym zachowaniu wentylatorów niepowiązanym z ich fizycznym stanem lub przy problemach z niektórymi portami.

Ile to trwa

Diagnoza i naprawa mieszczą się z reguły w standardowym czasie do 3 dni.

Warunki

Diagnoza wstępna i wycena są bezpłatne, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

Czym jest układ Super I/O i jakie zadania realizuje na płycie głównej

Układ Super I/O (Super Input/Output - wyspecjalizowany zintegrowany kontroler wejścia-wyjścia) jest jednym z kluczowych elementów architektury płyty głównej w komputerach stacjonarnych, stacjach roboczych i serwerach. W komputerach przenośnych jego odpowiednikiem oraz ewolucyjnym rozwinięciem jest układ EC lub KBC (Embedded Controller / Keyboard Controller - wbudowany mikrokontroler zarządzający platformą). Główną rolą tego komponentu jest odciążenie głównego procesora (CPU) oraz mostka południowego lub koncentratora PCH (Platform Controller Hub - scalony kontroler platformy) od bezpośredniej obsługi urządzeń peryferyjnych o niskiej przepustowości oraz ciągłego monitorowania parametrów fizycznych komputera.

Komunikacja między układem Super I/O a mostkiem lub procesorem odbywa się tradycyjnie za pośrednictwem magistrali LPC (Low Pin Count - magistrala o zredukowanej liczbie wyprowadzeń) lub w nowocześniejszych konstrukcjach przez interfejs eSPI (Enhanced Serial Peripheral Interface - ulepszony szeregowy interfejs peryferyjny). Układ ten łączy w jednej strukturze krzemowej wiele niezależnych bloków funkcjonalnych, które odpowiadają za:

Monitorowanie parametrów sprzętowych (Hardware Monitor) – odczyt napięć z głównych linii zasilacza komputerowego (12V, 5V, 3.3V, napięcie rdzenia procesora Vcore), odczyt temperatur z zewnętrznych termistorów i zintegrowanych diod termicznych oraz sterowanie obrotami wentylatorów chłodzenia metodą PWM (Pulse Width Modulation - modulacja szerokości impulsów) lub liniową regulacją napięcia DC.
Sterowanie sekwencją zasilania (Power Sequencing) – obsługa fizycznego przycisku włącznika na obudowie, generowanie sygnałów włączających poszczególne przetwornice napięć (Power-On Sequence) oraz wysyłanie sygnału PWR_OK (Power Good - sygnał potwierdzający stabilność napięć zasilacza) do mostka i procesora.
Obsługę portów komunikacyjnych – sterowanie interfejsami szeregowymi UART / RS-232 (port COM), portem równoległym IEEE 1284 (port LPT), portami PS/2 do obsługi klawiatury i myszy oraz w starszych płytach kontrolerem stacji dyskietek FDC (Floppy Disk Controller).
Obsługę układu czasowego i pamięci CMOS – zarządzanie pracą generatora zegara czasu rzeczywistego RTC (Real-Time Clock) oraz podtrzymywaniem ustawień pamięci konfiguracyjnej płyty.
Zarządzanie funkcjami specyficznymi dla laptopów – w przypadku kontrolerów EC dochodzi do tego bezpośrednia komunikacja z układem ładowania (charger) i baterią za pomocą szyny SMBus (System Management Bus - magistrala zarządzania systemem), dekodowanie matrycy klawiatury, obsługa gładzika (touchpad) oraz odczyt czujnika otwarcia klapy (czujnik Halla).

Typowe objawy awarii i nieprawidłowej pracy układu Super I/O

Uszkodzenie układu Super I/O może manifestować się na wiele różnych sposobów, w zależności od tego, który z wewnętrznych bloków struktury krzemowej uległ degradacji lub zwarciu. Do najczęściej spotykanych objawów należą:

Brak reakcji komputera na przycisk włącznika – mimo obecności napięcia pomocniczego 5V Standby z zasilacza komputer nie podejmuje próby startu, ponieważ uszkodzony układ nie generuje sygnału uruchamiającego główne przetwornice (brak sygnału PS_ON).
Wentylatory pracujące nieustannie na maksymalnych obrotach – uszkodzenie bloku pomiarowego lub generatora PWM powoduje przejście płyty w tryb awaryjny, w którym wentylatory generują maksymalny hałas niezależnie od rzeczywistego obciążenia i temperatury podzespołów.
Całkowity brak pracy wentylatorów – sytuacja odwrotna, w której układ nie podaje sygnału startowego do wentylatorów, co prowadzi do szybkiego przegrzewania się procesora lub karty graficznej i awaryjnego wyłączania jednostki.
Nieprawidłowe wskazania temperatur i napięć – programy diagnostyczne w systemie operacyjnym Windows lub Linux oraz menu konfiguracyjne BIOS/UEFI wyświetlają nierealne wartości, na przykład temperaturę procesora wynoszącą 127 stopni Celsjusza przy zimnym radiatorze lub napięcia zasilacza wykraczające drastycznie poza normy ATX.
Samoczynne wyłączanie lub restartowanie się komputera – błędny odczyt z uszkodzonego czujnika temperatury generuje fałszywy sygnał o przegrzaniu (Thermal Trip), co skutkuje natychmiastowym odcięciem zasilania przez płytę główną w celu rzekomej ochrony procesora.
Brak działania tradycyjnych portów wejścia-wyjścia – brak komunikacji przez gniazda PS/2, porty szeregowe COM lub zakłócenia w komunikacji z wybranymi liniami magistrali USB.
Problemy z klawiaturą i ładowaniem w laptopach – brak reakcji na wbudowaną klawiaturę, brak wykrywania podłączonego zasilacza sieciowego lub brak ładowania sprawnej baterii.

Przyczyny powstawania uszkodzeń kontrolera Super I/O

Układy Super I/O i mikrokontrolery EC pracują w trybie ciągłym, odbierając napięcie pomocnicze od razu po podłączeniu zasilacza do sieci elektrycznej. Są one bezpośrednio połączone ze złączami zewnętrznymi płyty głównej, co naraża je na szereg czynników degradacyjnych:

Wyładowania elektrostatyczne (ESD - Electrostatic Discharge) – podłączanie urządzeń zewnętrznych do portów PS/2, COM, LPT lub USB bez uziemienia może spowodować przeskok ładunku elektrostatycznego bezpośrednio na piny układu wejścia-wyjścia, prowadząc do przebicia struktury półprzewodnikowej.
Przepięcia w linii zasilania pomocniczego – awaria zasilacza komputerowego lub uszkodzenie przetwornicy pomocniczej generującej napięcie 3.3V (przebicie tranzystorów MOSFET) powoduje podanie zbyt wysokiego napięcia na linie zasilające układ Super I/O, co skutkuje jego natychmiastowym spaleniem lub zwarciem do masy.
Przegrzanie termiczne – długotrwała praca komputera w podwyższonej temperaturze otoczenia lub w sąsiedztwie mocno nagrzewających się elementów sekcji zasilania płyty głównej (VRM - Voltage Regulator Module) przyspiesza degradację krzemu.
Zalanie cieczą i korozja elektrolityczna – w komputerach przenośnych ciecz przedostająca się przez szczeliny klawiatury trafia bezpośrednio w rejon mikrokontrolera KBC, powodując zwarcia między gęsto rozmieszczonymi wyprowadzeniami układu oraz korozję ścieżek sygnałowych.
Uszkodzenie zawartości pamięci mikrokontrolera – w układach posiadających zintegrowaną pamięć Flash (np. ITE IT8586, ENE KB9012) może dojść do uszkodzenia lub skasowania wewnętrznego oprogramowania układowego (firmware) na skutek wahań napięcia podczas aktualizacji BIOS.

Kiedy objawy nie oznaczają awarii układu Super I/O (diagnostyka różnicowa)

Wiele symptomów przypisywanych uszkodzeniu kontrolera Super I/O może mieć inne podłoże sprzętowe. Prawidłowa procedura serwisowa wymaga wykluczenia innych usterek przed podjęciem decyzji o wymianie układu scalonego:

Zabrudzony układ chłodzenia – jeśli wentylatory pracują na wysokich obrotach, ale procesor faktycznie osiąga wysokie temperatury z powodu zatkanych kurzem żeberek radiatora lub wyschniętej pasty termoprzewodzącej, problem leży w odprowadzaniu ciepła, a układ Super I/O poprawnie wykonuje swoją funkcję chłodzenia.
Uszkodzenie mechaniczne lub elektryczne wentylatora – zużyte łożysko, uszkodzona cewka silnika wentylatora lub przerwany przewód sygnału tachometru (przewód czujnika obrotów) uniemożliwiają poprawną regulację obrotów mimo w pełni sprawnego sterownika na płycie.
Awaria mostka PCH lub procesora – brak reakcji na przycisk włącznika może wynikać ze zwarcia w rdzeniu mostka południowego lub uszkodzenia linii komunikacyjnych PCIe / DMI, a nie z braku sygnału ze strony kontrolera wejścia-wyjścia.
Usterka zasilacza ATX – brak napięć wyjściowych spowodowany zużyciem kondensatorów elektrolitycznych w zasilaczu może symulować uszkodzenie sekwencji startowej na płycie głównej.
Uszkodzenie elementów biernych na liniach pomiarowych – uszkodzenie pojedynczego rezystora podciągającego (pull-up resistor) lub dzielnika napięcia w obwodzie czujnika temperatury może fałszować odczyty, podczas gdy sam układ scalony pozostaje w pełni sprawny.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego usuwania awarii związanych z układem Super I/O bez specjalistycznej wiedzy i odpowiedniego zaplecza warsztatowego prowadzą z reguły do nieodwracalnych uszkodzeń płyty głównej. Do najczęstszych błędów należą:

Wymiana podzespołów w ciemno – nieuzasadniona wymiana sprawnych wentylatorów, zasilacza czy pamięci RAM generuje zbędne koszty, nie rozwiązując rzeczywistego problemu tkwiącego w układzie scalonym na płycie głównej.
Próby wygrzewania płyty głównej domowymi metodami – podgrzewanie układu Super I/O suszarką lub budowlaną opalarką prowadzi do przegrzania i rozwarstwienia laminatu (tzw. zjawisko puchnięcia PCB), pękania mikroskopijnych przelotek sygnałowych wewnątrz wielowarstwowej płyty oraz zniszczenia sąsiednich elementów montowanych powierzchniowo (SMD).
Nieumiejętne lutowanie mikrokontrolerów – układy Super I/O w obudowach QFP (Quad Flat Package - obudowa czterostronna z wyprowadzeniami o rastrze 0,5 mm) posiadają zazwyczaj od 64 do 128 miniaturowych nóżek. Użycie tradycyjnej lutownicy kolbowej kończy się najczęściej zwarciem sąsiednich pinów stopem lutowniczym lub mechanicznym zerwaniem delikatnych pól lutowniczych z płyty głównej.
Wgrywanie nieodpowiedniego wsadu do mikrokontrolera – samodzielne próby programowania układów EC za pomocą tanich klipsów i programatorów bez sporządzenia kopii zapasowej (backupu) oryginalnego wsadu mogą doprowadzić do bezpowrotnej utraty unikalnych danych konfiguracyjnych płyty (numery seryjne, klucze licencyjne, tabela DMI).
Wymiana układu bez usunięcia przyczyny zwarcia – wlutowanie nowego układu Super I/O w sytuacji, gdy uszkodzona jest przetwornica zasilająca 3.3V, powoduje natychmiastowe uszkodzenie nowo zamontowanego komponentu w momencie pierwszego podłączenia zasilania.

Jak przebiega profesjonalna diagnostyka i wymiana układu Super I/O

Naprawa płyty głównej na poziomie elementów scalonych (tzw. naprawa komponentowa) wymaga rygorystycznego przestrzegania procedur pomiarowych i montażowych. Cały proces obejmuje następujące etapy:

Pomiary elektryczne i oscyloskopowe – sprawdzenie obecności i stabilności napięć zasilania układu (linie VCC oraz VSTBY), weryfikacja oscylacji rezonatora kwarcowego 32.768 kHz generującego sygnał zegarowy dla zegara czasu rzeczywistego oraz analiza przebiegów logicznych na magistrali LPC / eSPI podczas próby startu płyty.
Kontrola linii sygnałowych przycisku włącznika – sprawdzenie, czy sygnał ze styku włącznika poprawnie dochodzi do nóżki układu (spadek napięcia z 3.3V do 0V) oraz czy układ wysyła sygnał załączenia do mostka PCH i zasilacza (linie PWRBTN, SLP_S3, SLP_S5).
Demontaż uszkodzonego komponentu – wylutowanie uszkodzonego układu scalonego przy użyciu precyzyjnej stacji lutowniczej na gorące powietrze (hot air) z kontrolowanym profilem temperaturowym, z zastosowaniem profesjonalnych topników niekorozyjnych (flux no-clean) zapobiegających przegrzaniu laminatu.
Oczyszczenie i regeneracja pól lutowniczych – usunięcie pozostałości starego stopu lutowniczego bezołowiowego z wykorzystaniem miedzianej taśmy rozlutowniczej (plecionki) oraz chemiczne odtłuszczenie powierzchni pod mikroskopem inspekcyjnym.
Przygotowanie i programowanie nowego podzespołu – dobranie fabrycznie nowego układu o identycznym oznaczeniu i rewizji (od renomowanych producentów, takich jak ITE Tech, Nuvoton, Winbond, Fintek, SMSC / Microchip, ENE). W przypadku układów z programowalną pamięcią wewnętrzną wgrywany jest dedykowany, czysty wsad oprogramowania układowego (EC firmware) za pomocą programatora programów układowych.
Precyzyjny montaż i kontrola optyczna – wlutowanie nowego układu na stacji lutowniczej oraz dokładna inspekcja każdego wyprowadzenia pod mikroskopem stereoskopowym o dużym powiększeniu w celu upewnienia się, że nie powstały żadne mikrozwarcia ani zimne luty.
Testy obciążeniowe i weryfikacja funkcjonalna – uruchomienie platformy, kontrola poprawności odczytów ze wszystkich czujników termicznych i napięciowych w środowisku testowym, weryfikacja automatycznej regulacji obrotów wentylatorów pod pełnym obciążeniem procesora oraz sprawdzenie działania wszystkich zintegrowanych portów wejścia-wyjścia.

Pytania i odpowiedzi dotyczące układu Super I/O na płycie głównej

Czy po wymianie układu Super I/O konieczna jest ponowna instalacja systemu operacyjnego?

Nie, wymiana układu Super I/O lub mikrokontrolera EC nie ma wpływu na strukturę plików zapisaną na dyskach twardych ani na konfigurację zainstalowanego systemu operacyjnego Windows lub Linux. Komponent ten funkcjonuje na poziomie sprzętowym architektury płyty głównej. Po zamontowaniu nowego i sprawnego układu system operacyjny uruchamia się dokładnie w takim samym stanie, w jakim znajdował się przed awarią, bez potrzeby modyfikacji sterowników czy ponownej aktywacji oprogramowania.

Czym różni się kontroler Super I/O w komputerze stacjonarnym od układu EC w laptopie?

W tradycyjnym komputerze stacjonarnym układ Super I/O odpowiada głównie za monitorowanie parametrów fizycznych (temperatury, napięcia, obroty wentylatorów) oraz obsługę klasycznych portów komunikacyjnych. W komputerach przenośnych mikrokontroler EC (Embedded Controller) pełni znacznie szerszą rolę: zarządza skomplikowaną sekwencją zasilania bateryjno-sieciowego, bezpośrednio steruje układem ładowarki akumulatora, odczytuje klawiaturę matrycową, obsługuje gładzik oraz stale nadzoruje bilans energetyczny całego urządzenia.

Dlaczego wentylatory w komputerze pracują na maksymalnych obrotach zaraz po włączeniu?

W przypadku utraty komunikacji między czujnikami temperatury a blokiem Hardware Monitor w układzie Super I/O, płyta główna uruchamia procedurę bezpieczeństwa. Aby zapobiec termicznemu zniszczeniu procesora lub sekcji zasilania, kontroler podaje pełne napięcie zasilające na złącza wentylatorów lub generuje maksymalny sygnał wypełnienia PWM. Jeśli wyczyszczenie radiatorów i wymiana pasty termoprzewodzącej nie zmieniają tego zachowania, wskazuje to na awarię wewnętrznego modułu pomiarowego w układzie Super I/O.

Czy wymiana uszkodzonego układu Super I/O jest bezpieczna dla danych na dysku?

Tak, procedura diagnostyki i wymiany elementów scalonych na płycie głównej jest w pełni bezpieczna dla danych użytkownika. Podczas wykonywania naprawy komponentowej nośniki danych (dyski SSD NVMe, dyski SATA oraz dyski magnetyczne HDD) są odłączane od płyty głównej, co całkowicie wyklucza ryzyko przypadkowego usunięcia plików, uszkodzenia partycji czy utraty baz danych programów firmowych.

Jakie marki układów Super I/O i kontrolerów EC są najczęściej stosowane na płytach głównych?

Wiodącymi producentami wyspecjalizowanych układów wejścia-wyjścia oraz wbudowanych mikrokontrolerów stosowanych przez producentów płyt głównych (takich jak Asus, Gigabyte, MSI, ASRock, Dell, HP czy Lenovo) są firmy ITE Tech, Nuvoton Technology (dawniej Winbond Electronics), Fintek, SMSC (Microchip Technology) oraz ENE Technology. Wymiana uszkodzonego elementu wymaga zastosowania dokładnie takiego samego modelu układu lub ściśle określonego zamiennika o zgodnym rozkładzie wyprowadzeń i identycznej rewizji sprzętowej.

Precyzyjne naprawy komponentowe magistrali wejścia-wyjścia

Prawidłowe rozpoznanie uszkodzenia układu Super I/O pozwala na skuteczną naprawę płyty głównej na poziomie pojedynczych elementów scalonych, stanowiąc ekonomiczną i racjonalną alternatywę dla wymiany całego podzespołu bazowego. Skrupulatna diagnostyka sygnałów logicznych, weryfikacja linii zasilania pomocniczego oraz precyzyjny montaż fabrycznie nowych układów scalonych przywracają pełną funkcjonalność systemów chłodzenia, portów komunikacyjnych oraz układów zarządzania zasilaniem komputera.
