Naprawa układu zasilania procesora (VRM) na płycie głównej

Układ VRM (Voltage Regulator Module) przekształca napięcie z zasilacza na wartości potrzebne procesorowi. Jego awaria objawia się zwykle tylko pod obciążeniem — w spoczynku laptop może działać zupełnie normalnie.

Objaw

Laptop działa poprawnie przy lekkich zadaniach, ale gaśnie lub restartuje się, gdy tylko procesor zaczyna pracować mocniej — przy kompilacji kodu, obróbce wideo czy grze. Czasem towarzyszy temu odczuwalne gorąco w konkretnym miejscu obudowy.

Możliwe przyczyny

Uszkodzony element układu VRM — tranzystor, cewka lub kondensator w obwodzie zasilania procesora.
Przegrzewanie samego układu VRM przy niewystarczającym chłodzeniu w okolicy procesora.
Zwarcie powstałe wskutek zalania lub uszkodzenia mechanicznego płyty głównej.

Co robimy

Diagnoza obejmuje pomiar napięć w obwodzie zasilania procesora pod obciążeniem oraz termowizyjną lub punktową kontrolę temperatury elementów VRM. Uszkodzone komponenty są wymieniane na poziomie elektroniki — reballing lub wymiana pojedynczych elementów, w zależności od skali usterki.

Ile to trwa

Naprawa układu VRM mieści się z reguły w standardowym czasie do 3 dni, zależnie od dostępności części zamiennych.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto zanotować, przy jakich dokładnie czynnościach dochodzi do wyłączenia — pomaga to ocenić, czy problem faktycznie zależy od obciążenia procesora.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna, dojazd na terenie Warszawy i okolic realizowany jest gratis. Naprawa objęta jest gwarancją do 12 miesięcy.

Jak działa sekcja zasilania procesora (VRM) w nowoczesnym laptopie

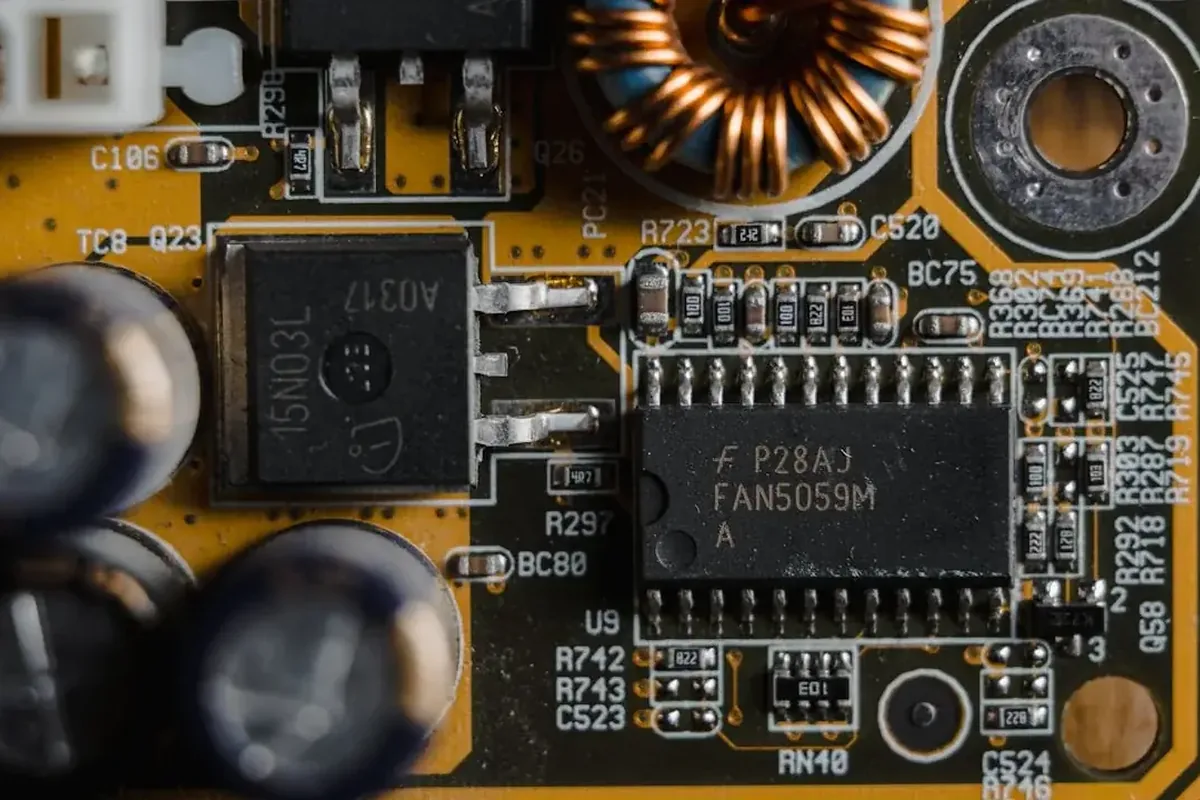

Układ VRM (Voltage Regulator Module, czyli moduł regulacji napięcia) to wielofazowa przetwornica impulsowa obniżająca napięcie. Główna linia zasilania w laptopie dostarcza napięcie rzędu 19 V lub 20 V z zasilacza sieciowego bądź około 11–15 V z baterii litowo-jonowej. Nowoczesny procesor wielordzeniowy wymaga do pracy napięcia znacznie niższego, mieszczącego się zazwyczaj w przedziale od 0,6 V do 1,4 V, jednak przy bardzo wysokim natężeniu prądu, które pod pełnym obciążeniem może przekraczać 60–100 amperów.

Bezpośrednie obniżenie takiego napięcia za pomocą stabilizatorów liniowych spowodowałoby natychmiastowe wydzielenie ogromnych ilości ciepła i zniszczenie laminatu. Z tego powodu stosuje się przetwornice synchroniczne typu step-down (przetwornice obniżające napięcie), pracujące w topologii wielofazowej. Każda faza zasilania składa się z kilku kluczowych elementów:

Kontroler PWM (Pulse-Width Modulation — modulacja szerokości impulsów) — układ scalony zarządzający pracą całej sekcji, który na podstawie cyfrowych sygnałów z procesora precyzyjnie reguluje czas otwarcia tranzystorów w poszczególnych fazach.
Tranzystory MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — tranzystor polowy z izolowaną bramką) — pracujące w parach jako klucz górny (High-Side) podłączony do linii głównej oraz klucz dolny (Low-Side) połączony z masą układu. We współczesnych konstrukcjach coraz częściej stosuje się układy DrMOS (Driver and MOSFET), czyli zintegrowane stopnie mocy łączące sterownik bramki oraz oba tranzystory w jednej miniaturowej obudowie scalonej.
Dławiki ferrytowe (cewki indukcyjne) — elementy gromadzące energię w polu magnetycznym i wygładzające impulsowy prąd płynący z tranzystorów do linii wyjściowej.
Kondensatory filtrujące — polimerowe, tantalowe oraz miniaturowe kondensatory ceramiczne MLCC (Multi-Layer Ceramic Capacitor), które redukują tętnienia napięcia i zapewniają stabilny zapas energii przy gwałtownych zmianach obciążenia procesora.

Wielofazowość polega na przesunięciu fazowym sygnałów sterujących poszczególnymi gałęziami przetwornicy. Dzięki temu obciążenie prądowe rozkłada się równomiernie na wiele mniejszych podzespołów, a wypadkowa częstotliwość tętnień napięcia na wyjściu jest znacznie wyższa, co ułatwia jego filtrację.

Szczegółowe warianty uszkodzeń układu VRM

Usterki sekcji zasilania procesora na płycie głównej mogą przybierać zróżnicowane formy, w zależności od tego, który element uległ degradacji lub przebiciu elektrycznemu.

1. Przebicie tranzystora górnego klucza (High-Side MOSFET)

Jest to jedna z najgroźniejszych awarii w elektronice laptopa. Przebicie struktury półprzewodnikowej górnego tranzystora oznacza bezpośrednie połączenie linii wejściowej 19 V z linią zasilania rdzenia procesora (VCORE). Jeśli wbudowane w kontroler PWM zabezpieczenia przeciwprzepięciowe OVP (Over Voltage Protection) nie zadziałają w ułamku mikrosekundy, wysokie napięcie dostaje się bezpośrednio do wrażliwej struktury krzemowej CPU, co prowadzi do jego trwałego i nieodwracalnego uszkodzenia.

2. Zwarcie tranzystora dolnego klucza (Low-Side MOSFET) lub układu DrMOS do masy

Gdy dochodzi do uszkodzenia dolnego tranzystora, linia zasilania procesora zostaje zwarta bezpośrednio z masą płyty głównej. W takim przypadku zasilacz sieciowy natychmiast wykrywa przeciążenie i przechodzi w stan zabezpieczenia zwarciowego (często gaśnie dioda na wtyku zasilacza lub zasilacz zaczyna cicho próbkować), a laptop w ogóle nie reaguje na wciśnięcie włącznika lub wyłącza się ułamek sekundy po próbie startu.

3. Uszkodzenie pojedynczej fazy w przetwornicy wielofazowej

W sytuacji, gdy jedna z kilku faz zasilania przestanie działać (np. z powodu upalenia sterownika bramki lub przepalenia dławika), pozostałe fazy przejmują jej obciążenie. Przy niskim poborze mocy, takim jak wyświetlanie pulpitu czy przeglądanie prostych stron internetowych, laptop zachowuje stabilność. W momencie uruchomienia wymagającego zadania (np. renderowania grafiki, kompilacji oprogramowania), obciążenie przekracza możliwości pozostałych faz. Dochodzi wówczas do zadziałania zabezpieczenia nadprądowego OCP (Over Current Protection) lub zabezpieczenia termicznego OTP (Over Temperature Protection) i natychmiastowego wyłączenia komputera bez żadnego ostrzeżenia.

4. Degradacja lub pęknięcie kondensatorów ceramicznych MLCC i filtrów polimerowych

Kondensatory filtrujące pracujące w sekcji zasilania podlegają ciągłym naprężeniom termicznym i elektrycznym. Pęknięcie miniaturowego kondensatora ceramicznego MLCC znajdującego się pod podstawką procesora lub w bezpośrednim sąsiedztwie cewek wywołuje zwarcie o zmiennej rezystancji. Z kolei utrata pojemności przez kondensatory polimerowe powoduje wzrost tętnień napięcia (tzw. szum zasilania). Napięcie zasilające procesor staje się niestabilne, co prowadzi do zawieszania się procesów obliczeniowych, błędów w rejestrach procesora i nagłych restartów systemu operacyjnego.

5. Uszkodzenie układu kontrolera PWM

Degradacja samego sterownika PWM może skutkować generowaniem niepoprawnych sygnałów sterujących (błędne wypełnienie impulsów, asymetria faz, niestabilne napięcie odniesienia). Kontroler może również gubić komunikację po cyfrowej magistrali SVID (Serial Voltage Identification — szeregowa identyfikacja napięcia) łączącej go z procesorem, co uniemożliwia dynamiczne dostosowywanie napięcia do aktualnego stanu energetycznego CPU.

Kiedy wyłączanie laptopa pod obciążeniem to NIE jest awaria VRM

Nagłe wyłączanie się komputera pod obciążeniem jest objawem niespecyficznym i może wynikać z problemów w innych modułach laptopa. Podczas diagnostyki należy wykluczyć usterki dające zbliżone symptomy:

Przegrzewanie samego rdzenia procesora (zjawisko Thermal Throttling) — jeśli pasta termoprzewodząca utraciła swoje właściwości, a żeberka radiatora są zablokowane kurzem, temperatura rdzeni gwałtownie przekracza próg krytyczny (zwykle 100–105 stopni Celsjusza), co wyzwala mechanizm wyłączenia awaryjnego (PROCHOT / Thermal Shutdown). Różnica polega na tym, że przy problemie z chłodzeniem wentylator zazwyczaj pracuje na maksymalnych obrotach przed wyłączeniem, podczas gdy awaria VRM może wyłączyć sprzęt natychmiast, nawet przy relatywnie chłodnym radiatorze.
Uszkodzenie sekcji zasilania dedykowanej karty graficznej (GPU VRM) — w laptopach gamingowych oraz mobilnych stacjach roboczych dedykowany układ graficzny posiada własną, rozbudowaną sekcję zasilania. Wyłączenie występujące wyłącznie w grach lub aplikacjach 3D może wskazywać na problem z zasilaniem rdzenia graficznego lub pamięci VRAM, a nie procesora głównego.
Niewydolność zasilacza sieciowego lub gniazda zasilania — zużyty zasilacz może nie być w stanie dostarczyć wymaganego prądu przy gwałtownym skoku zapotrzebowania na moc, co skutkuje spadkiem napięcia na wejściu i przełączeniem laptopa na baterię lub jego wyłączeniem (jeśli bateria jest odłączona bądź zużyta).
Niestabilność modułów pamięci RAM — błędy w komórkach pamięci operacyjnej ujawniają się często przy intensywnych operacjach wejścia-wyjścia, powodując zrzuty pamięci (błędy Blue Screen of Death z kodami takimi jak MEMORY_MANAGEMENT czy IRQL_NOT_LESS_OR_EQUAL) zamiast bezpośredniego odcięcia zasilania.
Błędy mikrokodu w pamięci BIOS/UEFI — uszkodzenie wsadu pamięci flash SPI lub nieprawidłowe tablice zasilania ACPI mogą powodować nieprawidłowe sterowanie stanami energetycznymi procesora.

Błędy popełniane przy próbach samodzielnej naprawy zasilania procesora

Sekcja VRM jest jednym z najbardziej czułych i precyzyjnych obwodów na płycie głównej. Podejmowanie niefachowych prób naprawy wiąże się ze znacznym ryzykiem powiększenia skali zniszczeń:

Stosowanie programowego podnoszenia napięcia (Overvolting) w celu stabilizacji — próba wymuszenia wyższego napięcia w oprogramowaniu przy uszkodzonej fazie zasilania jedynie przyspiesza termiczną degradację sprawnych jeszcze elementów i może doprowadzić do ich całkowitego spalenia.
Niewłaściwy dobór termopadów i past termoprzewodzących — elementy sekcji zasilania (szczególnie tranzystory i dławiki) wymagają odprowadzania ciepła do radiatora. Zastosowanie zbyt grubych termopadów powoduje brak docisku chłodzenia do rdzenia procesora, z kolei zbyt cienkie termopady nie zapewniają kontaktu termicznego z elementami VRM, prowadząc do ich przegrzania w kilkanaście sekund. Szczególnie niebezpieczne jest stosowanie przewodzącego ciekłego metalu w pobliżu niezaizolowanych elementów SMD (Surface Mount Device — komponenty montowane powierzchniowo).
Wygrzewanie płyty głównej opalarką lub palnikiem — próby domowego „lutowania” bez stacji lutowniczej na gorące powietrze (hot-air), odpowiednich profili temperaturowych i profesjonalnych topników (flux) prowadzą do rozwarstwienia laminatu (tzw. spuchnięcie płyty głównej), stopienia plastikowych gniazd oraz zwarcia kulek cynowych pod sąsiednimi układami BGA (Ball Grid Array).
Montaż przypadkowych zamienników elementów elektronicznych — tranzystory MOSFET i układy DrMOS w sekcji zasilania CPU muszą charakteryzować się ściśle określonymi parametrami, takimi jak niska rezystancja przewodzenia dren-źródło (RDS(on)), niski ładunek bramki (QG) oraz odpowiednia częstotliwość przełączania. Wlutowanie elementu o innych parametrach zakłóca symetrię faz i prowadzi do natychmiastowego uszkodzenia kontrolera PWM.
Podawanie napięcia na ślepo podczas poszukiwania zwarcia — próba wstrzykiwania napięcia 19 V bezpośrednio w linię zasilania procesora bez ograniczenia prądowego i bez znajomości architektury płyty głównej kończy się natychmiastowym przepaleniem rdzenia procesora.

Etapy profesjonalnej naprawy sekcji zasilania VRM

Naprawa sekcji zasilania na poziomie pojedynczych komponentów elektronicznych wymaga specjalistycznego zaplecza pomiarowego i lutowniczego. Przebiega w kilku uporządkowanych etapach:

1. Pomiary statyczne i analiza rezystancji linii zasilających

Prace rozpoczynają się od rozładowania kondensatorów i wykonania pomiarów rezystancji względem masy na wszystkich głównych dławikach płyty głównej przy użyciu precyzyjnego multimetru. Niska rezystancja na linii VCORE (rzędu kilku lub kilkunastu omów) jest zjawiskiem normalnym wynikającym z konstrukcji procesora, jednak rezystancja bliska zeru wskazuje na twarde zwarcie w obwodzie.

2. Lokalizacja uszkodzonego elementu za pomocą próby zwarciowej i termowizji

W przypadku wykrycia zwarcia stosuje się zasilacz laboratoryjny z precyzyjnym ograniczeniem napięciowym i prądowym. W linię zasilania podaje się bezpieczne napięcie (zazwyczaj poniżej 1 V dla linii procesora), a powierzchnia płyty głównej obserwowana jest za pomocą kamery termowizyjnej o wysokiej czułości termicznej. Element ze zniszczoną strukturą półprzewodnikową natychmiast generuje punktowe ciepło, co pozwala na bezbłędną identyfikację uszkodzonego kondensatora MLCC, tranzystora MOSFET lub układu scalonego.

3. Diagnostyka oscyloskopowa sygnałów PWM

W sytuacjach, gdy nie występuje twarde zwarcie, a płyta wyłącza się pod obciążeniem, do bramek tranzystorów oraz wyjść poszczególnych faz podłącza się sondy szybkiego oscyloskopu cyfrowego. Umożliwia to weryfikację kształtu impulsów, ocenę czasu narastania i opadania sygnału, wykrycie zakłóceń szpilkowych oraz sprawdzenie, czy wszystkie fazy pracują symetrycznie i stabilnie pod różnymi poziomami obciążenia.

4. Precyzyjne mikrolutowanie komponentów SMD i QFN

Wymiana uszkodzonych podzespołów odbywa się pod mikroskopem stereoskopowym przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz mikrokolb lutowniczych. Wykorzystywane są wyłącznie nowe, fabryczne komponenty o parametrach zgodnych ze schematem ideowym i dokumentacją techniczną producenta płyty. Po wlutowaniu nowych tranzystorów, kontrolerów czy kondensatorów, płyta jest dokładnie oczyszczana z pozostałości topnika chemicznego w myjce ultradźwiękowej lub za pomocą dedykowanych preparatów chemicznych.

5. Testy obciążeniowe i weryfikacja termiczna

Po zakończeniu naprawy elektronicznej i zaaplikowaniu nowych materiałów termoprzewodzących (past termoprzewodzących o wysokiej przewodności cieplnej oraz dedykowanych termopadów), laptop przechodzi procedurę wielogodzinnych testów syntetycznych pod pełnym obciążeniem wszystkich rdzeni procesora. Monitorowane są stabilność napięć, brak zrzutów taktowania (throttlingu) oraz temperatura poszczególnych elementów sekcji zasilania.

Często zadawane pytania (FAQ)

Czy uszkodzenie sekcji zasilania VRM oznacza konieczność wymiany całej płyty głównej?

W większości przypadków nie ma konieczności wymiany całej płyty głównej. Zdecydowana większość awarii sekcji zasilania dotyczy pojedynczych elementów elektronicznych — tranzystorów MOSFET, kontrolerów PWM, dławików lub kondensatorów filtrujących. Wymiana tych komponentów na poziomie mikrolutowania pozwala w pełni przywrócić fabryczną sprawność płyty głównej przy znacznie niższym koszcie niż zakup nowego podzespołu.

Dlaczego laptop przy awarii sekcji VRM wyłącza się nagle, zamiast pokazać niebieski ekran (BSOD)?

Niebieski ekran (Blue Screen of Death) to mechanizm systemu operacyjnego Windows, który jest wyświetlany, gdy jądro systemu napotka błąd logiczny i jest w stanie bezpiecznie zatrzymać procesy oraz zapisać zrzut pamięci na dysku. W przypadku zwarcia lub zadziałania zabezpieczenia przeciwprzeciążeniowego w sekcji VRM, zasilanie procesora zostaje odcięte sprzętowo w ułamku milisekundy. Procesor natychmiast przestaje wykonywać jakiekolwiek instrukcje, co uniemożliwia systemowi wygenerowanie komunikatu o błędzie — komputer zachowuje się tak, jakby został nagle odłączony od prądu.

Czy w trakcie naprawy sekcji zasilania moje dane na dysku są bezpieczne?

Tak, naprawa sekcji zasilania procesora dotyczy wyłącznie warstwy sprzętowej płyty głównej. Dysk twardy lub nośnik SSD może zostać zdemontowany na czas prac serwisowych, a struktura plików i dane użytkownika pozostają nienaruszone. Domyślnie nie prosimy również o podawanie haseł logowania do systemu operacyjnego — weryfikacja stabilności zasilania po naprawie przeprowadzana jest za pomocą niezależnych, zewnętrznych środowisk diagnostycznych uruchamianych z nośników serwisowych.

Czy po naprawie sekcji VRM procesor zachowa swoją fabryczną wydajność?

Tak, poprawnie wykonana naprawa z wykorzystaniem nowych, oryginalnych komponentów o parametrach zgodnych ze specyfikacją fabryczną w pełni przywraca pierwotną charakterystykę prądowo-napięciową układu. Procesor może bez przeszkód pracować w pełnym zakresie częstotliwości taktowania, w tym w trybach automatycznego zwiększania zegarów (Turbo Boost / Precision Boost).

Jakie marki laptopów podlegają naprawie sekcji zasilania?

Naprawa przetwornic i obwodów zasilania procesora realizowana jest dla laptopów wszystkich głównych producentów, w tym marek: Acer, Alienware, Asus, Compaq, Dell, Fujitsu, Gateway, HP, Huawei, IBM, Lenovo, LG, Medion, MSI, Packard Bell, Panasonic, Razer, Samsung, Sony, Toshiba, VAIO oraz Xiaomi.

Rzeczowa ocena stabilności układu zasilania procesora

Prawidłowe funkcjonowanie przetwornicy VRM decyduje o stabilności pracy każdego komponentu obliczeniowego w laptopie. Wszelkie anomalie objawiające się samoczynnym wyłączaniem sprzętu pod obciążeniem wymagają dokładnej weryfikacji oscyloskopowej i termowizyjnej, aby zapobiec degradacji procesora i zapewnić bezpieczną, bezawaryjną pracę komputera w długiej perspektywie czasowej.
