Układ zarządzania baterią (tzw. fuel gauge) odpowiada za komunikację między baterią a systemem — informuje o poziomie naładowania, temperaturze i stanie ogniw. Jego awaria bywa mylona z uszkodzeniem samej baterii.

Objaw

System pokazuje błędny procent naładowania niezgodny z rzeczywistością, laptop nie rozpoznaje podłączonej baterii mimo jej fizycznej sprawności, albo bateria ładuje się i rozładowuje w sposób niestabilny mimo nowego ogniwa.

Możliwe przyczyny

Uszkodzony układ fuel gauge na płycie głównej — częsta przyczyna przy sprawnej fizycznie baterii.
Nieprawidłowa kalibracja licznika baterii po jej wymianie.
Uszkodzone styki między baterią a płytą główną.

Co robimy

Diagnoza zaczyna się od sprawdzenia baterii niezależnym miernikiem, żeby wykluczyć jej faktyczne zużycie. Jeśli bateria jest sprawna, a problem leży w układzie komunikacji, wykonywana jest kalibracja licznika lub naprawa układu fuel gauge na płycie głównej.

Ile to trwa

Kalibracja to zwykle jedna wizyta. Naprawa układu na płycie głównej mieści się w standardowym czasie do 3 dni.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto sprawdzić raport kondycji baterii w systemie — jeśli pokazuje sensowne dane, ale zachowanie laptopa im przeczy, to wskazówka dla serwisanta.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna. Dojazd na terenie Warszawy i okolic realizowany jest gratis, a naprawa objęta jest gwarancją do 12 miesięcy.

Jak działa układ fuel gauge i magistrala komunikacyjna

Układ określany w dokumentacji elektronicznej jako fuel gauge (scalony miernik energii i stanu naładowania akumulatora) to wyspecjalizowany kontroler, którego zadaniem jest precyzyjne monitorowanie parametrów pracy ogniw litowo-jonowych lub litowo-polimerowych. Aby system operacyjny mógł wyświetlić dokładny procent naładowania oraz szacowany czas pracy bez podłączonego zasilacza, układ musi w czasie rzeczywistym przetwarzać dane o napięciu poszczególnych sekcji ogniw, temperaturze oraz natężeniu prądu wpływającego i wypływającego z baterii.

Kluczowym elementem toru pomiarowego jest bocznik prądowy (precyzyjny rezystor pomiarowy o bardzo niskiej rezystancji rzędu kilkunastu miliomów, wpięty szeregowo w główną linię zasilania). Gdy prąd płynie przez bocznik, powstaje na nim minimalny spadek napięcia, który układ fuel gauge wzmacnia i przelicza na aktualną wartość natężenia prądu. Dodatkowo układ współpracuje z czujnikami NTC (termistorami o ujemnym współczynniku temperaturowym, których opór maleje wraz ze wzrostem temperatury), co pozwala zabezpieczyć baterię przed przegrzaniem podczas szybkiego ładowania.

Wszystkie te informacje są następnie przesyłane do kontrolera KBC (układu Embedded Controller, czyli mikrokontrolera zarządzającego zasilaniem i pracą płyty głównej) za pośrednictwem magistrali SMBus (System Management Bus – cyfrowej magistrali szeregowej opartej na dwóch liniach: danych SMBDATA oraz zegara SMBCLK). Jeśli linia komunikacyjna ulegnie przerwaniu, rezystory podciągające pull-up (elementy polaryzujące linie magistrali do napięcia zasilania 3,3 V) zmienią swoją rezystancję lub sam układ scalony ulegnie uszkodzeniu przez przepięcie, laptop traci możliwość poprawnego odczytania parametrów akumulatora.

Warianty i nietypowe objawy uszkodzenia toru pomiarowego baterii

Uszkodzenie układu monitorowania baterii może objawiać się na kilka różnych sposobów, w zależności od tego, która sekcja obwodu uległa awarii:

Zatrzymanie wskaźnika na stałej wartości – ikona baterii w systemie stale wskazuje określoną wartość (często 0%, 50% lub 100%) i nie zmienia się ani podczas wielogodzinnego ładowania, ani w trakcie pracy na samym akumulatorze.
Komunikat o podłączonym zasilaczu bez ładowania – system zgłasza stan podłączenia zasilacza przy braku przyrostu energii, mimo że zasilacz dostarcza poprawną moc. Kontroler KBC z powodu braku wiarygodnych danych telemetrycznych odcina klucze MOSFET (tranzystory polowe załączające i odcinające dopływ prądu ładowania) w ramach wbudowanych zabezpieczeń.
Nagłe wyłączanie się laptopa bez ostrzeżenia – komputer wyłącza się przy pozornie bezpiecznym poziomie energii (na przykład przy wskazaniu 30%), ponieważ układ pomiarowy z powodu rozkalibrowania lub uszkodzenia wewnętrznego przetwornika ADC (przetwornika analogowo-cyfrowego) błędnie interpretuje spadek napięcia na ogniwach pod obciążeniem.
Brak detekcji baterii przez płytę główną – system raportuje brak akumulatora (ikona z czerwonym krzyżykiem lub komunikat o braku wykrytej baterii), chociaż bateria jest prawidłowo osadzona w gnieździe i fizycznie sprawna.
Sygnalizacja błędu diodami LED – dioda sygnalizacyjna na obudowie laptopa mruga w określonej sekwencji błędu zasilania (na przykład naprzemiennie w dwóch kolorach), co oznacza, że kontroler płyty głównej wykrył błąd sumy kontrolnej w transmisji danych po magistrali SMBus.

Kiedy to NIE jest awaria układu fuel gauge na płycie głównej

W diagnostyce układów zasilania kluczowe jest odróżnienie problemu z układem pomiarowym od innych usterek dających zbliżone objawy:

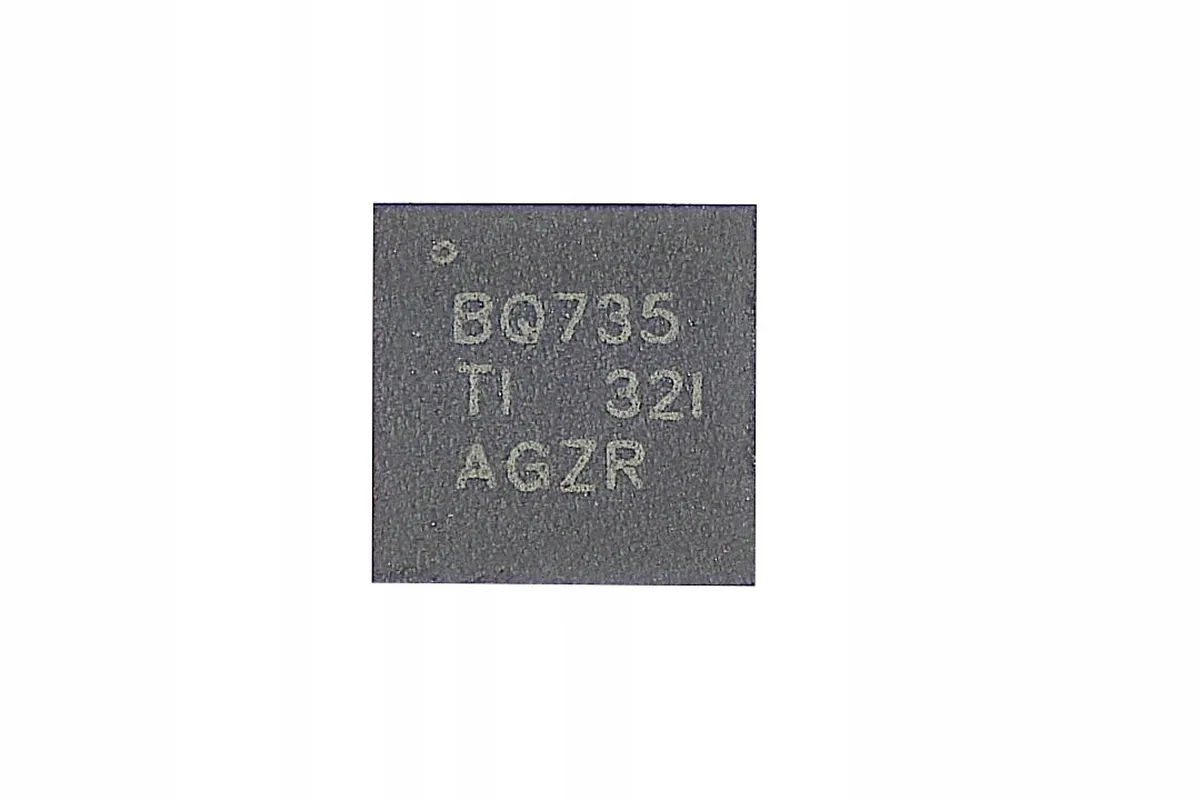

Uszkodzenie układu charger IC (głównej przetwornicy ładowania) – sterownik ładowarki odpowiada za fizyczne obniżenie napięcia z zasilacza sieciowego do napięcia wymaganego przez pakiet baterii. W przypadku uszkodzenia tranzystorów kluczujących przetwornicy lub samego sterownika, bateria w ogóle nie otrzymuje prądu, chociaż odczyty telemetryczne mogą działać poprawnie.
Zablokowany sterownik BMS wewnątrz baterii – pakiet akumulatora posiada własny moduł elektroniczny BMS (Battery Management System – system zarządzania baterią wbudowany w obudowę akumulatora). Jeśli jedno z ogniw ulegnie nadmiernemu rozładowaniu poniżej progu bezpieczeństwa, wewnętrzny procesor baterii przepala bezpiecznik chemiczny i trwale odcina wyjście zasilania. W takiej sytuacji uszkodzona jest bateria, a nie płyta główna.
Problem z linią identyfikacji zasilacza – w laptopach marek takich jak Dell czy HP w kablu zasilającym znajduje się dodatkowa linia komunikacyjna (tzw. pin centralny lub magistrala 1-Wire służąca do identyfikacji mocy zasilacza). Przy uszkodzeniu tego pinu laptop nie rozpoznaje parametrów zasilacza i blokuje ładowanie, co bywa mylone z awarią pomiaru baterii.
Uszkodzenie mechaniczne gniazda baterii – wygięte, utlenione lub zabrudzone piny w złączu łączącym baterię z płytą główną mogą uniemożliwiać poprawny styk na liniach danych, powodując fałszywe błędy odczytu.
Naturalna degradacja chemiczna ogniw – wzrost rezystancji wewnętrznej zużytych ogniw litowych powoduje gwałtowny spadek napięcia przy chwilowym zwiększeniu poboru mocy przez procesor i kartę graficzną, co prowadzi do nagłego wyłączenia urządzenia.

Błędy popełniane przy samodzielnych próbach naprawy

Próby samodzielnego rozwiązania problemu z nieprawidłowym wskazywaniem poziomu naładowania często prowadzą do poważniejszych usterek sprzętowych:

Kupowanie kolejnych baterii bez weryfikacji płyty głównej – wymiana sprawnej baterii na nową, niskiej jakości baterię zamienną nie rozwiązuje problemu, jeśli usterka tkwi w torze pomiarowym na płycie głównej. Tanie zamienniki często posiadają uproszczoną elektronikę, która generuje dodatkowe błędy na magistrali SMBus.
Próby wymuszonego ładowania z zewnętrznego zasilacza – bezpośrednie podłączanie zewnętrznych źródeł prądu do styków baterii bez ograniczenia prądowego i kontroli termicznej grozi trwałym uszkodzeniem bezpiecznika akumulatora lub rozszczelnieniem ogniw.
Zwieranie pinów w gnieździe baterii w celu resetu – zwieranie styków na płycie głównej prowadzi do natychmiastowego zwarcia linii zasilania logicznego 3,3 V z masą lub liniami danych, co skutkuje trwałym przepaleniem wejść mikrokontrolera KBC i całkowitym unieruchomieniem laptopa.
Używanie niesprawdzonych programów do resetowania elektroniki – próby modyfikacji oprogramowania układowego nieoficjalnymi narzędziami mogą uszkodzić zawartość pamięci EEPROM (pamięci nieulotnej przechowującej konfigurację płyty głównej), wymagając programowania w programatorze sprzętowym.
Wygrzewanie płyty głównej domowymi metodami – używanie suszarek czy opalarek do podgrzewania układów w nadziei na poprawienie połączeń lutowanych prowadzi do stopienia plastikowych gniazd, rozwarstwienia laminatu płyty i powstawania zwarć pod układami w obudowach SMD (komponentach montowanych powierzchniowo).

Przebieg profesjonalnej diagnostyki i naprawy układu ładowania

Naprawa układu pomiarowego i zarządzania baterią wymaga metodycznego podejścia i specjalistycznego sprzętu pomiarowego. Prace przebiegają w następujący sposób:

Weryfikacja parametrów baterii na zewnętrznym testerze – akumulator jest podłączany do dedykowanego analizatora, który komunikuje się bezpośrednio z jego układem elektronicznym, weryfikuje napięcia na poszczególnych sekcjach ogniw, liczbę cykli ładowania oraz stan fabrycznych zabezpieczeń.
Analiza sygnałów magistrali SMBus za pomocą oscyloskopu – sprawdzany jest przebieg czasowy i poziomy napięć na liniach danych (SMBDATA) oraz zegara (SMBCLK). Pozwala to wykryć zakłócenia, zwarcia do masy lub brak odpowiedzi ze strony kontrolera KBC.
Pomiary rezystorów pomiarowych i obwodów polaryzacji – za pomocą mikrowoltomierza weryfikowany jest stan bocznika prądowego oraz rezystorów filtrujących. Przepalenie lub zmiana wartości rezystora pomiarowego powoduje, że fuel gauge otrzymuje fałszywe napięcie odniesienia.
Wymiana uszkodzonych komponentów SMD – w przypadku wykrycia uszkodzenia układu scalonego fuel gauge lub towarzyszących mu tranzystorów MOSFET, element jest wylutowywany na stacji lutowniczej hot-air (stacji na gorące powietrze z kontrolowanym profilem temperaturowym), a na jego miejsce montowany jest fabrycznie nowy układ scalony.
Kalibracja i testy pod obciążeniem – po wykonaniu naprawy sprzętowej przeprowadzany jest pełny kontrolowany cykl ładowania i rozładowania baterii w środowisku testowym. Weryfikowana jest stabilność wskazań procentowych, poprawność kalkulacji pojemności oraz temperatura pracy elementów przetwornicy.

Dodatkowe pytania klientów (FAQ)

Czy wymiana baterii na nową rozwiąże problem, jeśli procent naładowania stoi w miejscu?

Jeśli przyczyną problemu jest uszkodzony układ fuel gauge na płycie głównej lub brak komunikacji po magistrali SMBus, nowa bateria zachowa się w identyczny sposób. Przed zakupem nowego akumulatora zaleca się wykonanie diagnostyki toru pomiarowego płyty głównej.

Dlaczego laptop wyłącza się natychmiast po odłączeniu zasilacza, mimo że wskaźnik pokazuje 100%?

Taka sytuacja występuje najczęściej w dwóch przypadkach: gdy uszkodzony układ fuel gauge przekazuje do systemu fałszywą informację o pełnym naładowaniu podczas gdy ogniwa są całkowicie rozładowane, albo gdy uszkodzeniu uległy klucze tranzystorowe MOSFET odpowiedzialne za przełączenie zasilania z sieci na baterię w ułamku sekundy.

Czy do zdiagnozowania usterki układu ładowania potrzebne jest hasło do systemu Windows?

Domyślnie nie prosimy o podawanie hasła do konta użytkownika. Podstawowa diagnostyka toru zasilania, pomiary oscyloskopem oraz testy magistrali SMBus wykonywane są bezpośrednio na poziomie sprzętowym lub przy użyciu niezależnego systemu diagnostycznego uruchamianego z zewnętrznego nośnika.

Czym różni się układ fuel gauge od głównego sterownika ładowania (charger IC)?

Układ fuel gauge odpowiada za precyzyjny pomiar parametrów prądowo-napięciowych i obliczanie stanu naładowania akumulatora (tzw. State of Charge). Z kolei sterownik ładowania (charger IC) zarządza przetwornicą napięcia i bezpośrednio reguluje prąd płynący z zasilacza do akumulatora. Choć w niektórych konstrukcjach funkcje te bywają integrowane, na wielu płytach głównych są to osobne układy scalone współpracujące ze sobą.

Czy bezpiecznie jest używać laptopa wyłącznie na zasilaczu przy uszkodzonym układzie pomiarowym?

Praca na samym zasilaczu sieciowym jest możliwa, jednak jeśli uszkodzenie układu wiąże się ze zwarciem na linii zasilania logicznego lub przegrzewaniem się elementów w obwodzie przetwornicy, usterka może postępować i doprowadzić do uszkodzenia innych sekcji zasilania płyty głównej. Bezpieczniejszym rozwiązaniem jest wcześniejsze usunięcie uszkodzonego elementu elektronicznego.

Precyzyjna naprawa elektroniki zasilania i układów pomiarowych

Problemy z rozpoznawaniem akumulatora, niestabilnym ładowaniem czy fałszywymi odczytami procentowymi wymagają weryfikacji na poziomie elementów elektronicznych płyty głównej. Zamiast wymieniać sprawne podzespoły metodą prób i błędów, wykonujemy szczegółowe pomiary toru komunikacji i usuwamy bezpośrednią przyczynę awarii. Diagnoza laptopa w bezpłatnym trybie door-to-door pozwala dokładnie określić źródło problemu bez ponoszenia kosztów wstępnych, a na wykonaną naprawę układu fuel gauge udzielana jest gwarancja do 12 miesięcy.
