Zwarcie na płycie głównej to jedna z tych usterek, które objawiają się najbardziej dramatycznie — brakiem jakiejkolwiek reakcji na przycisk zasilania — a jednocześnie dają się dokładnie zlokalizować metodycznym pomiarem.

Objaw

Laptop nie reaguje w ogóle na próbę uruchomienia, nie świeci żadna dioda, a przy podłączeniu zasilacza czasem wyczuwalne jest miejscowe nagrzewanie się obudowy w konkretnym punkcie płyty głównej.

Możliwe przyczyny

Zalanie powodujące zwarcie między ścieżkami przewodzącymi prąd.
Uszkodzenie mechaniczne po upadku, przełamujące izolację między warstwami płyty.
Przebity element elektroniczny — kondensator lub tranzystor — po przepięciu.

Co robimy

Diagnoza wykonywana jest metodą pomiaru rezystancji w kluczowych punktach obwodu zasilania, co pozwala zlokalizować dokładne miejsce zwarcia bez niepotrzebnego demontażu całej płyty. Po zlokalizowaniu usterki uszkodzony element jest wymieniany lub naprawiana jest przerwana ścieżka.

Ile to trwa

Diagnostyka i naprawa zwarcia mieści się z reguły w standardowym czasie do 3 dni, w zależności od złożoności usterki.

Co można zrobić samemu, zanim przyjedzie serwisant

Nie warto wielokrotnie próbować uruchamiać laptopa po podejrzeniu zwarcia — każda kolejna próba zwiększa ryzyko uszkodzenia kolejnych elementów płyty głównej.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna, dojazd na terenie Warszawy i okolic realizowany jest gratis. Naprawa objęta jest gwarancją do 12 miesięcy.

Warianty zwarć w architekturze płyty głównej

Płyta główna współczesnego laptopa składa się z wielu powiązanych ze sobą obwodów zasilających, które przetwarzają wysokie napięcie wejściowe na kilkanaście niższych napięć roboczych. Zwarcie może wystąpić w różnych sekcjach laminatu, co decyduje o stopniu skomplikowania naprawy oraz zachowaniu urządzenia.

Zwarcie w głównej linii zasilania (magistrali zasilania VIN lub B+, rozprowadzającej napięcie 19V lub 20V bezpośrednio z gniazda zasilacza po całej płycie). Jest to jeden z najczęstszych wariantów usterki. Objawia się natychmiastowym wyłączeniem zasilacza lub zgaśnięciem diody kontrolnej na wtyczce zasilacza w ułamku sekundy po podłączeniu kabla. Zasilacz przechodzi w stan zabezpieczenia przeciwzwarciowego (odcina prąd, aby zapobiec pożarowi). Przyczyną jest zazwyczaj przebicie ceramicznego kondensatora filtrującego SMD (miniaturowego elementu montowanego powierzchniowo) lub przebicie tranzystora MOSFET (półprzewodnikowego klucza elektronicznego) w obwodzie wejściowym.

Zwarcie w gałęziach napięć pomocniczych 3,3V oraz 5V (obwodach Always-On, które pracują bez przerwy, gdy laptop jest podłączony do prądu, nawet przy wyłączonym komputerze). Napięcia te zasilają kluczowe układy logiczne, w tym kontroler wbudowany KBC lub EC (układ scalony odpowiedzialny za sterowanie klawiaturą, ładowaniem i procedurą startową) oraz pamięć BIOS. Zwarcie w tej linii sprawia, że płyta główna nie podejmuje żadnej próby uruchomienia, mimo że główna linia 19V jest w pełni sprawna.

Zwarcie w sekcji zasilania procesora głównego (linii VCORE) lub dedykowanego układu graficznego GPU (procesora karty graficznej). Sekcje te operują na bardzo niskich napięciach (często poniżej 1V), ale przy prądach rzędu kilkudziesięciu amperów. Przebicie tranzystora górnego (klucza high-side, łączącego linię 19V z cewką procesora) stanowi bezpośrednie zagrożenie dla struktury krzemowej procesora, gdyż może spowodować przedostanie się pełnego napięcia wejściowego na delikatny rdzeń obliczeniowy.

Zwarcie w liniach zasilania pamięci operacyjnej RAM (obwodach dostarczających napięcie 1,2V dla pamięci DDR4 lub 1,1V dla DDR5) oraz w zasilaniu mostka jednoukładowego PCH lub SoC (systemu jednoukładowego integrującego kontrolery magistrali). Uszkodzenia w tych gałęziach wymagają precyzyjnego odseparowania obwodów w celu weryfikacji, czy uszkodzeniu uległ element filtrujący, czy sam układ scalony.

Zwarcie międzywarstwowe w laminacie PCB (płycie drukowanej składającej się z od 8 do nawet 12 sprasowanych warstw miedzi i dielektryka). Tego typu uszkodzenie powstaje najczęściej w wyniku gwałtownego udaru mechanicznego po upadku laptopa na twarde podłoże lub w następstwie długotrwałego łuku elektrycznego po zalaniu cieczą, który wypala wewnętrzne warstwy nośne płyty.

Kiedy brak reakcji laptopa nie oznacza zwarcia na płycie

Brak jakiejkolwiek reakcji na wciśnięcie włącznika bywa mylony z uszkodzeniem płyty głównej, chociaż źródło problemu może leżeć w zewnętrznych lub peryferyjnych elementach urządzenia. Właściwe rozróżnienie pozwala uniknąć niepotrzebnych ingerencji w strukturę laminatu.

Uszkodzenie zewnętrznego zasilacza sieciowego lub kabla połączeniowego. Przełamanie wewnętrznej żyły przewodu przy samej wtyczce lub awaria wewnętrznego transformatora impulsowego w zasilaczu uniemożliwia podanie napięcia do laptopa. W modelach wykorzystujących trzeci pin sygnałowy (linię identyfikacji zasilacza 1-Wire lub ID) uszkodzenie przewodu sygnałowego powoduje, że płyta główna odrzuca zasilacz i nie rozpoczyna ładowania ani startu.

Mechaniczne wyłamanie gniazda zasilania DC (złącza lutowanego do płyty lub mocowanego na przewodzie). Pęknięcie środkowego pinu dodatniego lub zimne luty (pęknięcia zmęczeniowe spoiwa lutowniczego na stykach montażowych) powodują całkowitą przerwę w obwodzie, która daje identyczny objaw martwego laptopa jak pełne zwarcie, mimo braku zwarcia elektrycznego.

Blokada kontrolera baterii BMS (układu zarządzania ogniwami litowo-jonowymi). W sytuacji głębokiego rozładowania ogniw lub awarii czujnika temperatury wewnątrz baterii, kontroler może wysłać sygnał blokujący szynę komunikacyjną SMBus (dwukierunkową magistralę szeregową), co w niektórych konstrukcjach uniemożliwia włączenie laptopa nawet przy sprawnym zasilaczu.

Uszkodzenie taśmy sygnałowej lub samego włącznika zasilania. Jeśli przycisk włącznika znajduje się na klawiaturze lub osobnej płytce połączonej delikatną taśmą FFC (elastycznym przewodem płaskim), naderwanie ścieżki sprawia, że sygnał wybudzenia nie dociera do kontrolera KBC. Płyta pozostaje w stanie spoczynku, mimo że wszystkie linie zasilania są nienaruszone.

Uszkodzenie zawartości pamięci flash BIOS lub oprogramowania układowego KBC (błąd sumy kontrolnej lub uszkodzenie wsadu po przerwanej aktualizacji oprogramowania). Płyta główna otrzymuje wówczas prawidłowe napięcia, lecz procesor zarządzający nie jest w stanie zainicjować procedury startowej Power-On Sequence (sekwencji kolejnego załączania napięć roboczych).

Błędy popełniane przy próbach samodzielnego usunięcia usterki

Próby samodzielnego diagnozowania i naprawiania zwarć bez specjalistycznego zaplecza pomiarowego i wiedzy z zakresu mikrolutownictwa zazwyczaj prowadzą do pogłębienia uszkodzeń i wielokrotnego wzrostu kosztów przywrócenia sprzętu do sprawności.

Podłączanie mocniejszych zasilaczy uniwersalnych lub zasilaczy o wyższym napięciu. Częstą reakcją na brak włączania się laptopa jest podłączenie zasilacza o wyższym amperażu w nadziei na wymuszenie startu. W przypadku istniejącego zwarcia wyższy prąd powoduje gwałtowny wzrost temperatury uszkodzonego elementu, doprowadzając do jego zwęglenia, wypalenia dziury w laminacie płyty głównej i uszkodzenia sąsiednich ścieżek sygnałowych.

Mostkowanie bezpieczników SMD oraz cewek drutem lub cyną (tzw. naprawa na krótko). Bezpieczniki i dławiki pełnią rolę ochrony przeciwzwarciowej. Zastąpienie przepalonego bezpiecznika kawałkiem drutu usuwa jedyną barierę ochronną, powodując skierowanie niszczącego prądu zwarciowego wprost do głównych układów scalonych, procesora lub mostka hybrydowego.

Wygrzewanie płyty głównej suszarką do włosów, piekarnikiem lub opalarką budowlaną. Tego rodzaju metody nie mają żadnego uzasadnienia technicznego w przypadku zwarć elektrycznych. Prowadzą jedynie do stopienia plastikowych gniazd i złączy, rozwarstwienia struktury laminatu (powstania bąbli termicznych wewnątrz płyty) oraz nieodwracalnego uszkodzenia kulek lutowniczych pod układami scalonymi BGA (układami scalonymi w obudowach z wyprowadzeniami kulkowymi).

Włączanie zalanego laptopa po powierzchownym wysuszeniu obudowy lub użyciu ryżu. Ciecz, która dostała się pod obudowę, wnika pod układy scalone i zalega tam przez wiele tygodni. Suszenie bez pełnego demontażu i profesjonalnego mycia chemicznego pozostawia osady soli mineralnych. W momencie podłączenia baterii lub zasilacza osady te wywołują natychmiastowe zjawisko korozji elektrochemicznej (rozpuszczania miedzianych ścieżek pod wpływem płynącego prądu) oraz zwarcia między miniaturowymi nóżkami układów.

Wykonywanie pomiarów pod napięciem nieodpowiednimi sondami pomiarowymi. Standardowe, grube końcówki multimetrów łatwo ześlizgują się z miniaturowych punktów testowych SMD, powodując przypadkowe zwarcie sąsiednich pinów układu sterującego przetwornicą. Chwilowe zwarcie pinu sygnałowego z pinem wysokiego napięcia niszczy układ w ułamku sekundy.

Procedura profesjonalnej diagnostyki i naprawy mikrolutowniczej

Skuteczna likwidacja zwarcia na wielowarstwowej płycie głównej opiera się na powtarzalnym procesie inżynieryjnym, który pozwala wyeliminować źródło problemu bez ryzyka uszkodzenia sprawnych układów logicznych.

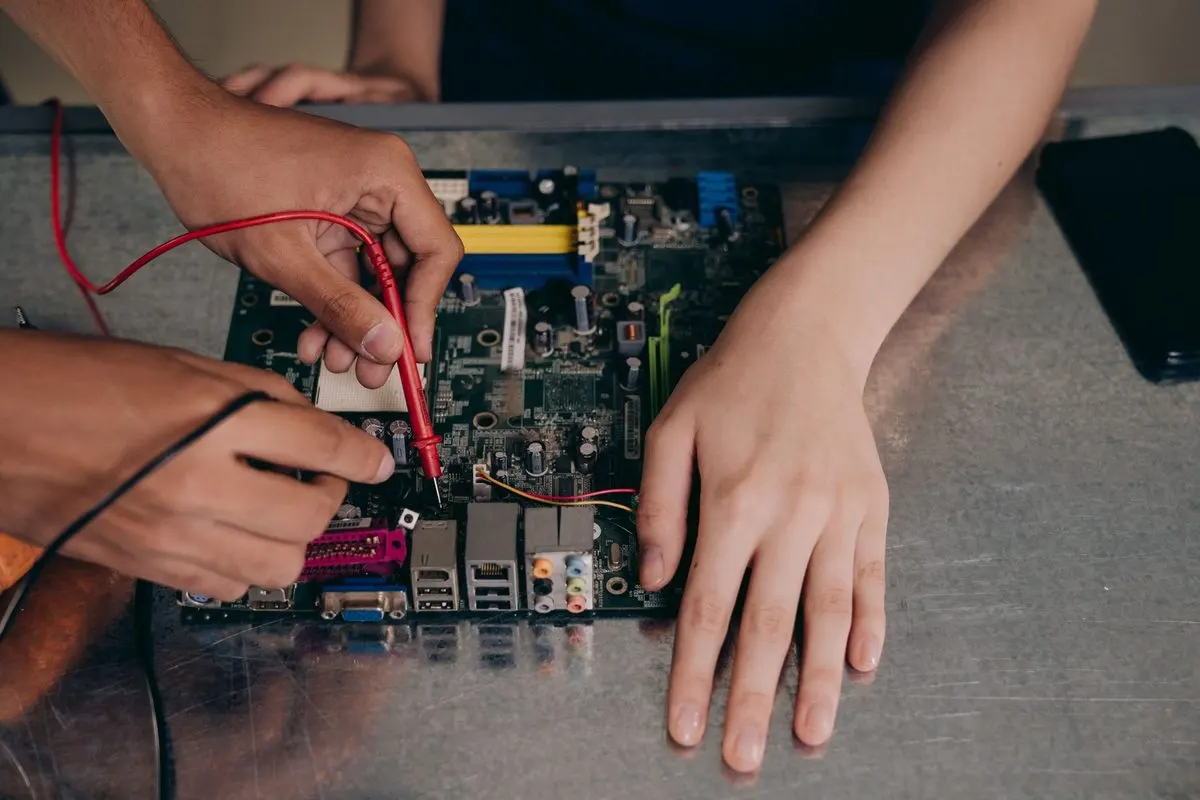

Diagnostyka rozpoczyna się od bezpiecznych pomiarów pasywnych bez podłączania zasilania. Za pomocą multimetru cyfrowego w trybie pomiaru rezystancji mierzona jest oporność względem masy na wszystkich cewkach przetwornic impulsowych na płycie głównej. Wartości rezystancji są porównywane ze schematem ideowym (dokumentacją techniczną układu elektronicznego) oraz mapą połączeń płyty (tzw. boardview). Pozwala to bezbłędnie zidentyfikować konkretną gałąź zasilania dotkniętą zwarciem.

Kolejnym etapem jest wykonanie kontrolowanej próby zwarciowej. Do uszkodzonej linii zasilania podłącza się zasilacz laboratoryjny z precyzyjnym ogranicznikiem prądowym i ustawionym bezpiecznym napięciem, znacznie niższym od nominalnego napięcia roboczego danej gałęzi. Wymusza to kontrolowany przepływ prądu przez uszkodzony komponent.

Do natychmiastowej lokalizacji wadliwego elementu wykorzystywana jest kamera termowizyjna o wysokiej czułości termicznej. Element powodujący zwarcie (np. pęknięty kondensator ceramiczny MLCC lub przebity tranzystor) zaczyna wydzielać ciepło, co uwidacznia się na obrazie termowizyjnym jako wyraźny punkt o podwyższonej temperaturze, nawet przy prądzie rzędu kilkuset miliamperów.

Po precyzyjnym wskazaniu uszkodzonego komponentu następuje proces mikrolutowania. Przy użyciu mikroskopu stereoskopowego, stacji lutowniczej na gorące powietrze (hot-air) z regulacją przepływu powietrza oraz odpowiednich topników czyszczących, uszkodzony element jest bezpiecznie wylutowywany z laminatu. Punkty lutownicze są oczyszczane plecionką miedzianą z pozostałości starego spoiwa.

W miejsce uszkodzonego komponentu montowany jest wyłącznie fabrycznie nowy element o identycznych lub wyższych parametrach prądowo-napięciowych i temperaturowych. Po wlutowaniu nowego elementu ponownie weryfikowana jest rezystancja linii względem masy, aby upewnić się, że zwarcie całkowicie ustąpiło.

Naprawiony obszar jest dokładnie czyszczony z pozostałości topnika za pomocą alkoholu izopropylowego (IPA), a cała płyta przechodzi procedurę inspekcji optycznej pod mikroskopem. Przed ostatecznym montażem przeprowadzane są testy stabilności napięć oraz pełne testy obciążeniowe procesora i karty graficznej pod kątem stabilności termicznej.

Najczęstsze pytania dotyczące zwarć na płycie głównej laptopa

Czy zwarcie na płycie głównej oznacza konieczność zakupu nowego komputera?

W przeważającej większości przypadków zwarcie jest usterką w pełni naprawialną na poziomie pojedynczych komponentów elektronicznych. Uszkodzeniu ulega zazwyczaj pojedynczy kondensator ceramiczny lub tranzystor MOSFET o wartości rynkowej kilku złotych. Precyzyjna wymiana wadliwego elementu przywraca pełną sprawność płyty głównej bez konieczności ponoszenia kosztownego zakupu nowej płyty bazowej czy całego laptopa.

Dlaczego dioda na zasilaczu natychmiast gaśnie po wpięciu wtyczki do laptopa?

Gaśnięcie lub pulsowanie diody na obudowie zasilacza oznacza aktywację wbudowanego zabezpieczenia przeciwzwarciowego OCP lub SCP (zabezpieczenia nadprądowego i zwarciowego). W momencie wykrycia zerowej rezystancji w głównej linii zasilania laptopa zasilacz natychmiast odcina dopływ prądu, aby zapobiec przegrzaniu przewodu i uszkodzeniu transformatora. Jest to typowy objaw zwarcia w głównej linii 19V na płycie głównej.

Czy podczas naprawy zwarcia na płycie głównej moje dane na dysku są bezpieczne?

Zwarcie w obwodach zasilania płyty głównej zazwyczaj nie wpływa bezpośrednio na integralność danych zapisanych na nośniku pamięci. Współczesne laptopy wykorzystują dyski półprzewodnikowe SSD montowane w gniazdach M.2 lub pamięci NVMe. Na czas diagnostyki i naprawy płyty nośnik danych może zostać zabezpieczony. Dodatkowo na życzenie klienta podpisywana jest umowa o zachowaniu poufności danych (NDA).

Jak zachować ciągłość pracy, gdy laptop ulegnie awarii ze zwarciem?

Na cały okres trwania diagnostyki i naprawy laptopa udostępniany jest bezpłatny laptop zastępczy z zainstalowanym systemem Windows. Komputer zastępczy wydawany jest bez konieczności wpłacania kaucji i bez ograniczeń czasowych, co pozwala na nieprzerwane wykonywanie obowiązków zawodowych lub naukę w czasie, gdy uszkodzony sprzęt znajduje się w naprawie.

Jakie czynniki najczęściej wywołują nagłe zwarcie w sprawnym dotąd laptopie?

Najczęstszymi przyczynami nagłych zwarć są mikroskopijne przepięcia w sieci elektroenergetycznej, zmęczenie termiczne miniaturowych kondensatorów ceramicznych wywołane długotrwałą pracą w wysokiej temperaturze przy zakurzonym układzie chłodzenia, wady fabryczne struktur półprzewodnikowych oraz zanieczyszczenia przewodzące prąd (np. owady, pył metaliczny lub resztki wilgoci atmosferycznej).

Zabezpieczenie laptopa i profesjonalna pomoc techniczna

Płyta główna laptopa jest precyzyjnym układem wielowarstwowym, w którym setki miniaturowych podzespołów współpracują w ciasnej przestrzeni obudowy. Wystąpienie zwarcia nie musi oznaczać trwałej utraty sprzętu, pod warunkiem że po zaobserwowaniu braku reakcji na włącznik urządzenie zostanie natychmiast odłączone od źródła prądu, a próby wymuszonego uruchamiania zostaną zaniechane.

W celu zapobiegania powstawaniu zwarć zaleca się regularne przeprowadzanie okresowej konserwacji układu chłodzenia (usuwanie kurzu i wymianę past termoprzewodzących), co zapobiega przegrzewaniu się tranzystorów mocy w sekcjach zasilania, a także stosowanie wyłącznie dedykowanych, sprawnych zasilaczy o stabilnych parametrach prądowych.

W przypadku wystąpienia objawów zwarcia oferowana jest bezpłatna diagnoza laptopa realizowana w wygodnym trybie door-to-door z bezpłatnym dojazdem na terenie całej Warszawy oraz okolicznych powiatów (grodziski, legionowski, otwocki, piaseczyński, pruszkowski, warszawski zachodni, wołomiński). W ramach kompleksowej obsługi zapewniany jest bezpłatny laptop zastępczy na cały czas trwania procedury serwisowej, montaż wyłącznie nowych i sprawdzonych komponentów elektronicznych oraz gwarancja do 12 miesięcy na wykonaną usługę naprawy.
