Membrana pod klawiaturą, odpowiedzialna za przekazywanie naciśnięć klawiszy do płyty głównej, bywa uszkadzana przy zalaniu lub zabrudzeniu klawiatury.

Na czym polega ten podzespół

Sprawdzamy stan membrany klawiatury i, w razie uszkodzenia, wymieniamy ją na nową, przywracając prawidłowe działanie wszystkich klawiszy.

Kiedy podzespół wymaga uwagi

Podzespół ten warto sprawdzić, gdy pojedyncze klawisze przestały reagować lub reagują niepewnie, mimo że sama klawiatura wygląda na sprawną.

Ile to trwa

Naprawa membrany klawiatury mieści się z reguły w standardowym czasie do 3 dni.

Warunki

Diagnoza wstępna i wycena są bezpłatne, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

Budowa i zasada działania membrany w klawiaturze laptopa

Membrana klawiatury w laptopie to precyzyjny element warstwowy, który odpowiada za rejestrowanie nacisku każdego klawisza i przekazywanie sygnału elektrycznego do układu sterującego. W odróżnieniu od klasycznych klawiatur mechanicznych stosowanych w komputerach biurkowych, klawiatury laptopów muszą zachować minimalną grubość, co wymusza zastosowanie cienkich folii polimerowych.

Konstrukcja typowej membrany składa się z trzech zintegrowanych warstw folii poliestrowej (PET):

Górna warstwa przewodząca – elastyczna folia z naniesionymi ścieżkami sygnałowymi oraz polami stykowymi wykonanymi z pasty ze srebrem przewodzącym lub grafitem.
Warstwa dystansowa (izolacyjna) – środkowa folia separująca, zwana separatorem, posiadająca precyzyjnie wycięte otwory dokładnie w miejscach, w których znajdują się punkty stykowe klawiszy. Jej zadaniem jest zapobieganie przypadkowym zwarciom, gdy klawisz nie jest wciśnięty.
Dolna warstwa przewodząca – dolna folia z komplementarnym układem ścieżek zasilających i sygnałowych, tworzących wraz z warstwą górną matrycę połączeń.

Nad górną warstwą folii umieszczone są miniaturowe kopułki elastomerowe (sprężyste elementy wykonane z silikonu lub gumy syntetycznej). Kopułka odpowiada za wyczuwalny skok klawisza oraz jego powrót do pozycji wyjściowej. Na samym wierzchu znajduje się mechanizm nożycowy (dwa krzyżujące się ramiona z tworzywa sztucznego, stabilizujące nasadkę klawisza) oraz zewnętrzny klawisz z tworzywa ABS lub poliwęglanu.

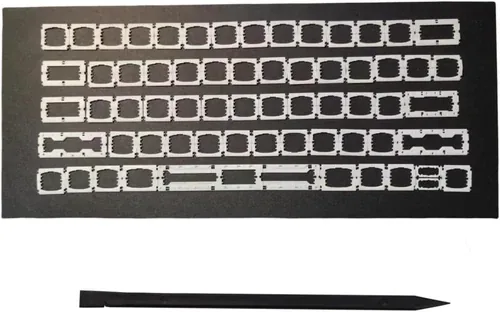

W momencie wciśnięcia klawisza mechanizm nożycowy prowadzi nasadkę pionowo w dół. Ramiona mechanizmu uginają silikonową kopułkę, a jej wewnętrzny bolec dociska górną folię przewodzącą przez otwór w separatorze do dolnej folii. W ten sposób dochodzi do fizycznego zetknięcia dwóch pól stykowych i zamknięcia obwodu elektrycznego w wybranym punkcie matrycy wierszy i kolumn. Sygnał o zmianie rezystancji (oporu elektrycznego) trafia elastyczną taśmą FPC (Flexible Printed Circuit, czyli elastyczny obwód drukowany) do kontrolera wbudowanego na płycie głównej (układu KBC lub EC), który tłumaczy lokalizację zwarcia na konkretny kod znaku (scancode).

Przyczyny uszkodzeń i degradacji membrany

Membrana klawiatury pracuje w wymagających warunkach mechanicznych i środowiskowych. Uszkodzenia tego podzespołu wynikają z kilku głównych czynników:

Zalanie cieczą – najczęstsza przyczyna awarii. Wniknięcie wody, kawy, herbaty, napojów gazowanych czy soków pomiędzy zgrzane warstwy folii PET prowadzi do uwięzienia wilgoci. Woda wywołuje zjawisko elektrokorozji (proces niszczenia ścieżek przewodzących pod wpływem napięcia elektrycznego i wilgoci). Cząsteczki srebra wchodzące w skład ścieżek ulegają utlenieniu i rozpuszczeniu, co prowadzi do trwałego przerwania ciągłości obwodu. Napoje słodkie dodatkowo krystalizują, powodując trwałe klejenie się styków lub powstawanie pasożytniczych rezystancji (niepożądanych połączeń przewodzących prąd).
Mechaniczne zmęczenie materiału – każdy klawisz projektowany jest na określoną liczbę cykli wciśnięć. Klawisze intensywnie eksploatowane (takie jak spacja, Enter, Backspace czy klawisze kierunkowe) podlegają stopniowemu ścieraniu powłoki grafitowej lub srebrnej w punktach stykowych. Dodatkowo silikonowe kopułki z czasem tracą sprężystość, stają się sztywne lub pękają, co uniemożliwia prawidłowy docisk folii.
Wysoka temperatura i degradacja termiczna – w nowoczesnych konstrukcjach klawiatura znajduje się bezpośrednio nad elementami wydzielającymi duże ilości ciepła (procesor CPU, układ graficzny GPU, sekcja zasilania VRM). Długotrwała praca laptopa przy niedrożnym układzie chłodzenia powoduje wysuszanie elastomerów oraz odkształcanie folii poliestrowej, co zmienia odległości między stykami w matrycy.
Zanieczyszczenia stałe – drobinki kurzu, okruchy, piasek oraz sierść wnikają pod nasadki klawiszy i blokują ruch mechanizmu nożycowego. Ciała obce mogą także wcisnąć się między folię a obudowę, powodując punktowy, stały nacisk i mikropęknięcia ścieżek sygnałowych.
Załamanie lub przetarcie taśmy sygnałowej FPC – taśma łącząca membranę z płytą główną bywa uszkadzana podczas nieumiejętnego otwierania obudowy, czyszczenia lub na skutek drgań i naprężeń konstrukcyjnych.

Warianty problemów z membraną klawiatury

Uszkodzenie membrany objawia się na kilka różnych sposobów w zależności od charakteru wady i miejsca jej wystąpienia na matrycy połączeń:

Brak reakcji pojedynczego klawisza – sytuacja, w której wciśnięcie określonego znaku nie wywołuje żadnego efektu na ekranie, podczas gdy pozostałe klawisze działają bez zakłóceń. Wskazuje to najczęściej na wytarcie powłoki stykowej bezpośrednio pod danym klawiszem, uszkodzenie pojedynczej kopułki silikonowej lub zablokowanie punktu styku przez zanieczyszczenie stałe.
Niedziałająca cała linia lub blok znaków – brak reakcji grupy klawiszy ułożonych w jednej linii pionowej, poziomej lub po przekątnej (np. niedziałające jednocześnie klawisze 1, Q, A, Z lub F1 do F4). Taki objaw jednoznacznie wskazuje na przerwanie jednej wspólnej ścieżki wiersza bądź kolumny w matrycy membrany lub uszkodzenie konkretnej linii na taśmie FPC.
Samoczynne wpisywanie znaków (samozwarcie) – zjawisko, w którym laptop bez dotykania klawiatury wpisuje w nieskończoność jeden znak (np. ciąg liter lub spacji), co uniemożliwia wpisanie hasła czy korzystanie z przeglądarki. Wynika to ze zwarcia styków wywołanego przez zanieczyszczenie przewodzące, sklejony elastomer lub pozostałości cieczy po zalaniu.
Wpisywanie błędnych sekwencji znaków (ghosting i zwarcia krzyżowe) – naciśnięcie jednego klawisza powoduje pojawienie się na ekranie dwóch lub trzech różnych znaków naraz (np. naciśnięcie litery K generuje wpis K8 lub K+Enter). Dzieje się tak, gdy wilgoć lub uszkodzenie izolacji powoduje przebicie elektryczne między sąsiadującymi liniami matrycy.
Wymóg stosowania nienaturalnie dużego nacisku – klawisz reaguje dopiero przy bardzo silnym, wielokrotnym wciskaniu. Świadczy to o częściowym utlenieniu powierzchni stykowej lub utracie geometrii przez gumową kopułkę dociskową.

Błędy popełniane przy samodzielnych próbach naprawy

Próby samodzielnego usuwania awarii membrany klawiatury bez specjalistycznego zaplecza narzędziowego często prowadzą do powiększenia skali uszkodzeń i konieczności wymiany dodatkowych podzespołów. Do najczęściej spotykanych błędów należą:

Suszenie klawiatury suszarką do włosów lub gorącym powietrzem – tworzywo ABS, z którego wykonane są klawisze, oraz cienka folia PET membrany są wrażliwe na temperaturę. Gorący nawiew prowadzi do nieodwracalnego stopienia klawiszy, deformacji mechanizmów nożycowych oraz pofalowania folii, co bezpowrotnie niszczy geometrię styków.
Aplikowanie preparatów penetrujących i aerozoli uniwersalnych (np. WD-40) – środki tego typu nie nadają się do elektroniki precyzyjnej. Wnikają w głąb wielowarstwowej membrany, rozpuszczają gumowe kopułki silikonowe oraz wchodzą w reakcję chemiczną ze ścieżkami ze srebra i grafitu. Ciecz uwięziona między foliami tworzy trwałe zwarcia, których nie da się usunąć bez wymiany modułu.
Używanie alkoholu etylowego lub agresywnych rozpuszczalników – substancje chemiczne inne niż dedykowany alkohol izopropylowy rozpuszczają napylone ścieżki przewodzące oraz niszczą klej łączący warstwy membrany. Do czyszczenia styków zewnętrznych dopuszczalny jest wyłącznie alkohol izopropylowy (IPA) o wysokiej czystości, stosowany w ściśle kontrolowany sposób na złączach taśmy.
Podważanie klawiszy ostrymi narzędziami (noże, wkrętaki) – mechanizmy nożycowe pod klawiszami posiadają mikroskopijne zaczepy z plastiku o grubości poniżej milimetra. Niewłaściwy kąt podważenia powoduje natychmiastowe wyłamanie zaczepów w ramionach lub w metalowej podstawie klawiatury, uniemożliwiając ponowny montaż nasadki.
Próby rozklejania i mycia folii membrany – warstwy membrany są fabrycznie laminowane i zgrzewane pod ciśnieniem. Rozdzielenie folii prowadzi do zerwania ścieżek sygnałowych, a ponowne ich idealne spasowanie w warunkach domowych jest technicznie niemożliwe.
Wyłamanie zapinki gniazda ZIF na płycie głównej – złącze ZIF (Zero Insertion Force, czyli gniazdo montażowe o zerowej sile nacisku) posiada delikatną listwę dociskową. Szarpanie za taśmę bez uprzedniego odblokowania zapinki skutkuje wyłamaniem gniazda z płyty głównej, co generuje znacznie bardziej skomplikowaną naprawę lutowniczą.

Kiedy usterka nie leży po stronie membrany

Brak reakcji na wciskane klawisze nie zawsze oznacza fizyczne uszkodzenie samej membrany. Podczas rzetelnej weryfikacji sprzętowej należy wykluczyć inne potencjalne źródła problemu:

Awaria kontrolera KBC lub EC na płycie głównej – układ Embedded Controller (układ scalony odpowiadający za zarządzanie zasilaniem, temperaturą oraz obsługę peryferiów, w tym klawiatury i touchpada) może ulec uszkodzeniu na skutek przepięcia lub zwarcia. W takiej sytuacji sprawna klawiatura nie będzie wysyłać sygnałów do systemu.
Zabrudzenie lub utlenienie styków w gnieździe ZIF – kurz lub mikroskopijny nalot tlenkowy na stykach taśmy sygnałowej może powodować brak kontaktu elektrycznego mimo w pełni sprawnej membrany. W takim przypadku wystarcza precyzyjne oczyszczenie styków taśmy i gniazda.
Problemy z oprogramowaniem i konfiguracją systemu – przestawienie układu klawiatury w systemie Windows lub Linux (np. na inny układ językowy), włączenie funkcji ułatwień dostępu (takich jak Klawisze Trwałe bądź Klawisze Filtrujące) lub konflikt w sterownikach HID (Human Interface Device, czyli urządzeń interfejsu użytkownika) może wywoływać pozorne objawy awarii sprzętowej.
Mechaniczne zablokowanie nasadki klawisza – złamany zaczep mechanizmu nożycowego lub twarde ciało obce pod klawiszem uniemożliwia fizyczne wciśnięcie kopułki, mimo że sama membrana i jej warstwa stykowa pozostają nienaruszone.

Jak przebiega profesjonalna naprawa i wymiana podzespołu

Konstrukcja współczesnych laptopów znacząco różni się od starszych modeli. W starszych urządzeniach klawiatura stanowiła osobny moduł przykręcany od spodu kilkoma śrubami lub mocowany na zatrzaski od góry obudowy. W nowoczesnych konstrukcjach typu ultrabook klawiatura jest integralną częścią panelu roboczego (palmrestu, czyli obudowy górnej topcase), mocowaną za pomocą kilkudziesięciu zgrzewanych fabrycznie plastikowych nitów.

W zależności od budowy danego modelu laptopa (m.in. marek Acer, Alienware, Asus, Compaq, Dell, Fujitsu, Gateway, HP, Huawei, IBM, Lenovo, LG, Medion, MSI, Packard Bell, Panasonic, Razer, Samsung, Sony VAIO, Toshiba czy Xiaomi) procedura naprawy obejmuje odpowiednie kroki techniczne:

Weryfikacja diagnostyczna – sprawdzenie zachowania klawiatury za pomocą dedykowanego oprogramowania testującego oraz pomiary ciągłości ścieżek multimetrem na liniach matrycy.
Demontaż podzespołów wewnętrznych – w konstrukcjach zintegrowanych konieczne jest całkowite rozłożenie laptopa: demontaż dolnej pokrywy, odłączenie akumulatora, wyjęcie płyty głównej, układu chłodzenia oraz elementów dodatkowych.
Wymiana wkładu klawiatury lub kompletnego panelu topcase – w przypadku klawiatur zgrzewanych nity plastikowe są precyzyjnie usuwane, a nowy wkład montowany jest przy użyciu specjalistycznych zgrzewarek do tworzyw sztucznych lub dedykowanych śrub montażowych, co gwarantuje fabryczną sztywność i brak uginania się klawiatury podczas pisania. Alternatywnie montowany jest fabrycznie nowy, kompletny panel górny ze zintegrowaną klawiaturą.
Stosowanie wyłącznie nowych części – podczas napraw wykorzystywane są wyłącznie fabrycznie nowe podzespoły, co eliminuje ryzyko powrotu usterki wynikającej ze zmęczenia materiału.
Testy końcowe – po złożeniu laptopa każdy pojedynczy klawisz, podświetlenie oraz skróty funkcyjne przechodzą pełną weryfikację sprawności.

Na czas trwania procedury naprawczej udostępniany jest bezpłatny laptop zastępczy z systemem Windows, bez konieczności wpłacania kaucji i bez ograniczeń czasowych.

Pytania i odpowiedzi dotyczące membrany klawiatury

Czy można naprawić pojedynczą ścieżkę na membranie za pomocą lakieru przewodzącego?

W praktyce serwisowej taka metoda jest zawodna i nie zapewnia długotrwałego rezultatu. Lakier przewodzący ze srebrem po wyschnięciu traci elastyczność. Ciągłe uginanie się folii podczas pisania powoduje pękanie naniesionej warstwy już po krótkim czasie użytkowania. Dodatkowo rozebranie zgrzanej fabrycznie membrany bez zniszczenia sąsiednich połączeń jest niemal niemożliwe, dlatego jedynym skutecznym i trwałym rozwiązaniem jest montaż nowej klawiatury.

Dlaczego po zalaniu klawiatura przestała działać dopiero po kilku dniach?

Zjawisko to wynika z powolnego postępu elektrokorozji. Gdy płyn wniknie między warstwy membrany, nie odparowuje z powodu szczelnego przylegania folii. W momencie, gdy przez ścieżki przepływa prąd o niskim napięciu zasilający matrycę, zachodzi reakcja elektrochemiczna. Cienka warstwa napylonego srebra ulega stopniowemu trawieniu, aż po kilku lub kilkunastu dniach ścieżka zostaje całkowicie przerwana i klawisze przestają odpowiadać.

Czy do wymiany klawiatury konieczne jest udostępnienie hasła do konta w systemie?

Domyślnie nie prosimy o hasło użytkownika. Weryfikacja działania membrany i wszystkich klawiszy może zostać w pełni przeprowadzona na poziomie środowiska testowego uruchamianego z zewnętrznego nośnika diagnostycznego lub bezpośrednio w menu konfiguracyjnym BIOS/UEFI. Dostęp do systemu operacyjnego jest wymagany wyłącznie w rzadkich przypadkach, gdy zachodzi potrzeba diagnozy specyficznych konfliktów sterowników, zawsze po uprzednim wyjaśnieniu celu.

Czym różni się naprawa w trybie door-to-door od wizyty serwisanta?

W trybie door-to-door kierowca odbiera zabezpieczony sprzęt z wskazanego adresu i dostarcza go do realizacji, a diagnoza laptopa jest całkowicie bezpłatna (0 zł). W przypadku bezpośredniej wizyty serwisanta na miejscu dojazd jest bezpłatny, natomiast czas pracy specjalisty jest usługą płatną niezależnie od ostatecznego wyniku technicznego. W obu wariantach obsługa realizowana jest z pełnym dojazdem do klienta.

Rzetelna obsługa problemów z klawiaturą z pełnym dojazdem

Prawidłowo działająca membrana klawiatury to warunek konieczny do komfortowej pracy na laptopie. Gdy klawisze odmawiają posłuszeństwa, zacinają się lub wpisują niepożądane znaki, precyzyjna diagnoza pozwala określić optymalny sposób usunięcia usterki. Usługi realizowane są w modelu z bezpośrednim dojazdem na terenie całej Warszawy oraz okolicznych powiatów w promieniu do 40 km, w tym w powiecie pruszkowskim, piaseczyńskim, grodziskim, warszawskim zachodnim, wołomińskim, legionowskim oraz otwockim. Na wykonane prace udzielana jest gwarancja do 12 miesięcy, a na czas trwania procedury zapewniany jest bezpłatny laptop zastępczy.
