Zapchany kurzem lub uszkodzony radiator wraz z rurkami cieplnymi to jedna z głównych przyczyn przegrzewania się laptopów po dłuższym okresie użytkowania.

Na czym polega ten podzespół

Czyścimy radiator i rurki cieplne z nagromadzonego kurzu, a w przypadku trwałego uszkodzenia wymieniamy je na sprawny zamiennik.

Kiedy podzespół wymaga uwagi

Podzespół ten warto sprawdzić, gdy laptop pracuje głośno i mocno się nagrzewa mimo sprawnie działających wentylatorów.

Ile to trwa

Czyszczenie lub wymiana radiatora to zabieg realizowany zwykle do 24 godzin od przyjęcia zgłoszenia.

Warunki

Diagnoza wstępna i wycena są bezpłatne, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

Budowa oraz zasada działania radiatora i rurek cieplnych w laptopie

Układ chłodzenia w nowoczesnym laptopie jest zwartą konstrukcją zaprojektowaną do odprowadzania energii cieplnej z miniaturowych rdzeni krzemowych. Głównymi źródłami ciepła są procesor główny (CPU, czyli jednostka centralna odpowiedzialna za wykonywanie obliczeń) oraz dedykowany układ graficzny (GPU, czyli procesor przetwarzający obraz i grafikę trójwymiarową). Z uwagi na ograniczoną przestrzeń wewnątrz obudowy laptopa, bezpośrednie zamontowanie dużego bloku chłodzącego na procesorze jest niemożliwe. Z tego powodu stosuje się układ złożony ze stopek dociskowych, rurek cieplnych oraz radiatora z użebrowaniem.

Rurki cieplne (heat pipes, czyli miedziane przewody rurowe o wysokiej przewodności cieplnej) działają na zasadzie zamkniętego cyklu przemiany fazowej cieczy roboczej. Wewnątrz miedzianej rurki panuje obniżone ciśnienie, a jej wewnętrzne ścianki pokrywa spiek miedziany (porowata struktura kapilarna ułatwiająca przemieszczanie się cieczy). Wypełnieniem rurki jest niewielka ilość płynu o niskiej temperaturze wrzenia, najczęściej wody destylowanej lub mieszaniny alkoholi ze specjalnymi dodatkami. Pod wpływem ciepła wydzielanego przez procesor, ciecz na gorącym końcu rurki natychmiast odparowuje. Powstała para przemieszcza się z dużą prędkością wzdłuż rurki w stronę chłodniejszego końca, gdzie styka się z żeberkami radiatora.

Na chłodnym końcu modułu para ulega kondensacji (skraplaniu, czyli ponownemu przejściu ze stanu gazowego w stan ciekły) i oddaje zgromadzone ciepło do żeberek radiatora (cienkich blaszek miedzianych lub aluminiowych zwiększających powierzchnię oddawania ciepła). Skroplona ciecz powraca wzdłuż porowatego spieku do strefy gorącej dzięki zjawisku sił kapilarnych (napięcia powierzchniowego cieczy w mikroskopijnych porach). Powietrze tłoczone przez wentylator odbiera ciepło z żeberek radiatora i wyrzuca je na zewnątrz obudowy przez kratki wentylacyjne.

Warianty uszkodzeń modułu chłodzenia i rurek cieplnych

Niesprawność radiatora lub rurek cieplnych może przybierać różne formy w zależności od czynników mechanicznych i środowiskowych:

Rozszczelnienie rurki cieplnej: Dochodzi do niego na skutek mikropęknięć zmęczeniowych miedzi lub uszkodzeń mechanicznych. W momencie utraty próżni ciecz robocza ulatnia się na zewnątrz. Rurka cieplna traci zdolność przewodzenia fazowego i staje się zwykłym kawałkiem metalu o wielokrotnie niższej przewodności. W takim stanie ciepło z procesora nie dociera do radiatora przy wylocie powietrza.
Zablokowanie żeberek radiatora kurzem: Pomiędzy wylotem wentylatora a finami radiatora gromadzi się zbita warstwa zanieczyszczeń (tzw. filc kurzowy złożony z drobinek kurzu, sierści i włókien ubrań). Powietrze nie może przepływać przez szczeliny, co uniemożliwia schłodzenie miedzianych blaszek i powoduje kumulację gorącego powietrza wewnątrz komputera.
Mechaniczne odkształcenie lub zgięcie: Upadek laptopa lub niewłaściwie przeprowadzony demontaż może doprowadzić do zgięcia rurki cieplnej. Załamanie przekroju rurki niszczy wewnętrzną strukturę porowatą i blokuje przepływ pary, a zwichrowanie stopy dociskowej uniemożliwia równomierne przyleganie do rdzenia krzemowego.
Utlenienie i degradacja spoin: W miejscach lutowania rurek cieplnych do miedzianych lub aluminiowych blaszek radiatora z biegiem lat może dojść do degradacji połączenia termicznego. Brak ciągłości metalicznej ogranicza transfer energii do radiatora.

Kiedy problem nie leży w samym radiatorze lub heat pipe

Wysoka temperatura procesora nie zawsze oznacza uszkodzenie samego radiatora czy utratę szczelności rurek cieplnych. W procesie diagnostyki weryfikujemy inne podzespoły, które wywołują podobne objawy:

Częstą przyczyną przegrzewania jest degradacja pasty termoprzewodzącej (specjalnej masy redukującej mikroszczeliny powietrzne między rdzeniem krzemowym a stopą chłodzenia) lub skamienienie termopadów (elastycznych taśm termoprzewodzących odprowadzających ciepło z sekcji zasilania VRM i pamięci VRAM). Po kilku latach materiały te tracą elastyczność, pękają i tworzą barierę termiczną uniemożliwiającą przekazanie ciepła do sprawnego radiatora.

Inną przyczyną bywa awaria wentylatora (zatarcie łożyska ślizgowego, uszkodzenie uzwojenia silnika bezszczotkowego lub awaria czujnika Halla odpowiadającego za odczyt obrotów). Jeśli wentylator obraca się zbyt wolno lub zatrzymuje pod obciążeniem, radiator nie jest owiewany chłodnym powietrzem. Przegrzewanie może być także skutkiem nadmiernego obciążenia procesora przez procesy systemowe w tle lub złośliwe oprogramowanie wymuszające ciągłą pracę układów z maksymalnym poborem mocy (TDP, czyli parametrem określającym ilość wydzielanego ciepła pod pełnym obciążeniem).

Błędy popełniane podczas prób samodzielnej naprawy układu chłodzenia

Samodzielne próby obniżenia temperatury bez odpowiednich narzędzi i wiedzy technicznej często prowadzą do poważniejszych uszkodzeń:

Przedmuchiwanie kratek sprężonym powietrzem od zewnątrz: Wprowadzanie dyszy puszki ze sprężonym powietrzem do otworów wylotowych bez otwierania obudowy wpycha zbitą warstwę kurzu prosto pod łopatki wentylatora. Prowadzi to do natychmiastowego zablokowania wirnika. Dodatkowo niekontrolowane rozpędzenie wentylatora silnym strumieniem powietrza może uszkodzić łożysko oraz wygenerować napięcie wsteczne na płycie głównej.
Próby prostowania wygiętych rurek cieplnych: Używanie szczypiec lub kombinerek do naprostowania odkształconego modułu chłodzenia niemal zawsze kończy się pęknięciem cienkiej ścianki miedzianej i natychmiastowym rozszczelnieniem rurki cieplnej.
Niewłaściwa kolejność dokręcania śrub dociskowych: Fabryczne stopy dociskowe posiadają wytłoczoną numerację określającą kolejność dokręcania (najczęściej od 1 do 4). Dokręcanie śrub w sposób losowy lub z nadmierną siłą powoduje przekoszenie radiatora i ryzyko ukruszenia odsłoniętego rdzenia krzemowego (bare die, czyli rdzenia pozbawionego metalowej osłony zintegrowanej).
Zastosowanie pasty termoprzewodzącej zamiast termopadów: Zastąpienie fabrycznych termopadów pastą na elementach o większej szczelinie montażowej (np. na pamięciach VRAM) powoduje brak odprowadzania ciepła i ryzyko przegrzania układów graficznych. Z kolei zastosowanie zbyt grubych termopadów odpycha stopę radiatora od rdzenia procesora, uniemożliwiając właściwy docisk.

Profesjonalna diagnostyka i procedura serwisowa

Weryfikacja sprawności układu chłodzenia opiera się na kontrolowanych pomiarach fizycznych i testach obciążeniowych. W przypadku podejrzenia rozszczelnienia rurki cieplnej badamy gradient temperatur (różnicę temperatur między stopą odbierającą ciepło a żeberkami przy wylocie). Sprawna rurka cieplna w ułamku sekundy transportuje energię termiczną na całej swojej długości. Jeśli stopa radiatora osiąga temperaturę powyżej 80 stopni Celsjusza, a żeberka radiatora pozostają chłodne, rurka cieplna kwalifikuje się do wymiany.

Podczas procedury serwisowej cały moduł chłodzenia jest demontowany z płyty głównej. Przeprowadzamy dokładne czyszczenie finów radiatora oraz komory wentylatora przy użyciu odpowiednich preparatów chemicznych i pędzli antystatycznych. Usuwamy stare, stwardniałe warstwy pasty termoprzewodzącej ze stopy radiatora i rdzeni krzemowych za pomocą alkoholu izopropylowego o wysokiej czystości.

W przypadku konieczności wymiany uszkodzonego modułu montujemy fabrycznie nowy podzespół dobrany ściśle według oznaczenia producenta (Part Number, czyli unikalnego kodu części zamiennej). Obsługujemy układy chłodzenia w laptopach takich marek jak Acer, Alienware, Asus, Compaq, Dell, Fujitsu, Gateway, HP, Huawei, IBM, Lenovo, LG, Medion, MSI, Packard Bell, Panasonic, Razer, Samsung, Sony, Toshiba, VAIO oraz Xiaomi. Na oczyszczone rdzenie nakładamy nową pastę o wysokim współczynniku przewodzenia ciepła oraz dobieramy termopady o precyzyjnie określonej grubości i twardości.

Często zadawane pytania o radiator i rurki cieplne w laptopie

Czy rozszczelnioną rurkę cieplną można naprawić lub napełnić ponownie cieczą?

Rurki cieplne stosowane w laptopach są elementami nierozbieralnymi, zgrzewanymi fabrycznie w warunkach głębokiej próżni. W warunkach serwisowych ponowne napełnienie cieczą roboczą, wytworzenie wymaganego podciśnienia i szczelne zamknięcie miedzianej struktury jest technicznie niewykonalne. Jedyną skuteczną i trwałą metodą naprawy jest wymiana całego modułu chłodzenia na fabrycznie nowy element.

Dlaczego wentylator dmucha chłodnym powietrzem, a laptop mocno się nagrzewa i wyłącza?

Taka sytuacja jest typowym objawem rozszczelnienia rurki cieplnej (heat pipe). Ciepło wytworzone przez procesor nie jest transportowane do żeberek radiatora, dlatego powietrze wydmuchiwane przez wentylator pozostaje chłodne. Jednocześnie rdzeń procesora osiąga temperaturę krytyczną, co wywołuje throttling (automatyczne obniżenie taktowania zegara w celu ochrony przed przegrzaniem) lub natychmiastowe wyłączenie zasilania przez zabezpieczenie termiczne.

Jak często należy wykonywać czyszczenie radiatora w laptopie?

Częstotliwość konserwacji zależy od warunków, w jakich pracuje komputer. W standardowych warunkach domowych i biurowych zaleca się kontrolę oraz czyszczenie radiatora wraz z wymianą pasty termoprzewodzącej co 12 do 24 miesięcy. W przypadku pracy w środowisku o podwyższonym zapyleniu lub przy obecności zwierząt domowych zabieg ten warto przeprowadzać raz w roku.

Czy głośna praca wentylatora zawsze oznacza uszkodzenie radiatora?

Nie. Wentylator przyspiesza w odpowiedzi na sygnał z czujników temperatury płyty głównej. Zwiększone obroty mogą wynikać ze zwykłego zabrudzenia żeberek kurzem, wyschnięcia pasty termoprzewodzącej lub dużego obciążenia procesora programami. Uszkodzenie samej konstrukcji radiatora diagnozuje się dopiero po wykluczeniu problemów z pastą, wentylatorem i drożnością kanałów powietrznych.

Czym grozi długotrwała praca laptopa z niesprawnym radiatorem?

Utrzymująca się wysoka temperatura prowadzi do degradacji połączeń lutowanych pod układami BGA (kulkowych połączeń procesora i karty graficznej z płytą główną), przyspieszonego starzenia się kondensatorów w sekcji zasilania oraz degradacji struktury krzemowej. W skrajnych przypadkach dochodzi do trwałego uszkodzenia karty graficznej lub mostka hybrydowego, co wiąże się ze znacznie bardziej kosztowną naprawą płyty głównej.

Organizacja naprawy układu chłodzenia z dojazdem do klienta

Obsługa techniczna realizowana jest w modelu bezpośredniego dojazdu do klienta na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 kilometrów. Zapewniamy dojazd w rejonie 7 powiatów podwarszawskich: grodziskiego, legionowskiego, otwockiego, piaseczyńskiego, pruszkowskiego, warszawskiego zachodniego oraz wołomińskiego. Biuro zlokalizowane przy Alei Stanów Zjednoczonych 72 w Warszawie stanowi punkt wyjazdowy naszej ekipy technicznej.

W przypadku problemów z przegrzewaniem zapewniamy bezpłatny odbiór sprzętu w systemie door-to-door przez naszego kierowcę lub wizytę serwisanta pod wskazanym adresem. Na czas trwania diagnostyki i naprawy warsztatowej udostępniamy bezpłatny laptop zastępczy z systemem Windows, bez pobierania kaucji. Diagnoza laptopa w trybie door-to-door jest bezpłatna, a na wymienione radiatory i przeprowadzone prace serwisowe udzielamy gwarancji do 12 miesięcy. Zgłoszenia dotyczące przegrzewających się laptopów i awarii układów chłodzenia przyjmujemy pod numerem telefonu 22 378 48 09 przez całą dobę, siedem dni w tygodniu.

22 378 48 09

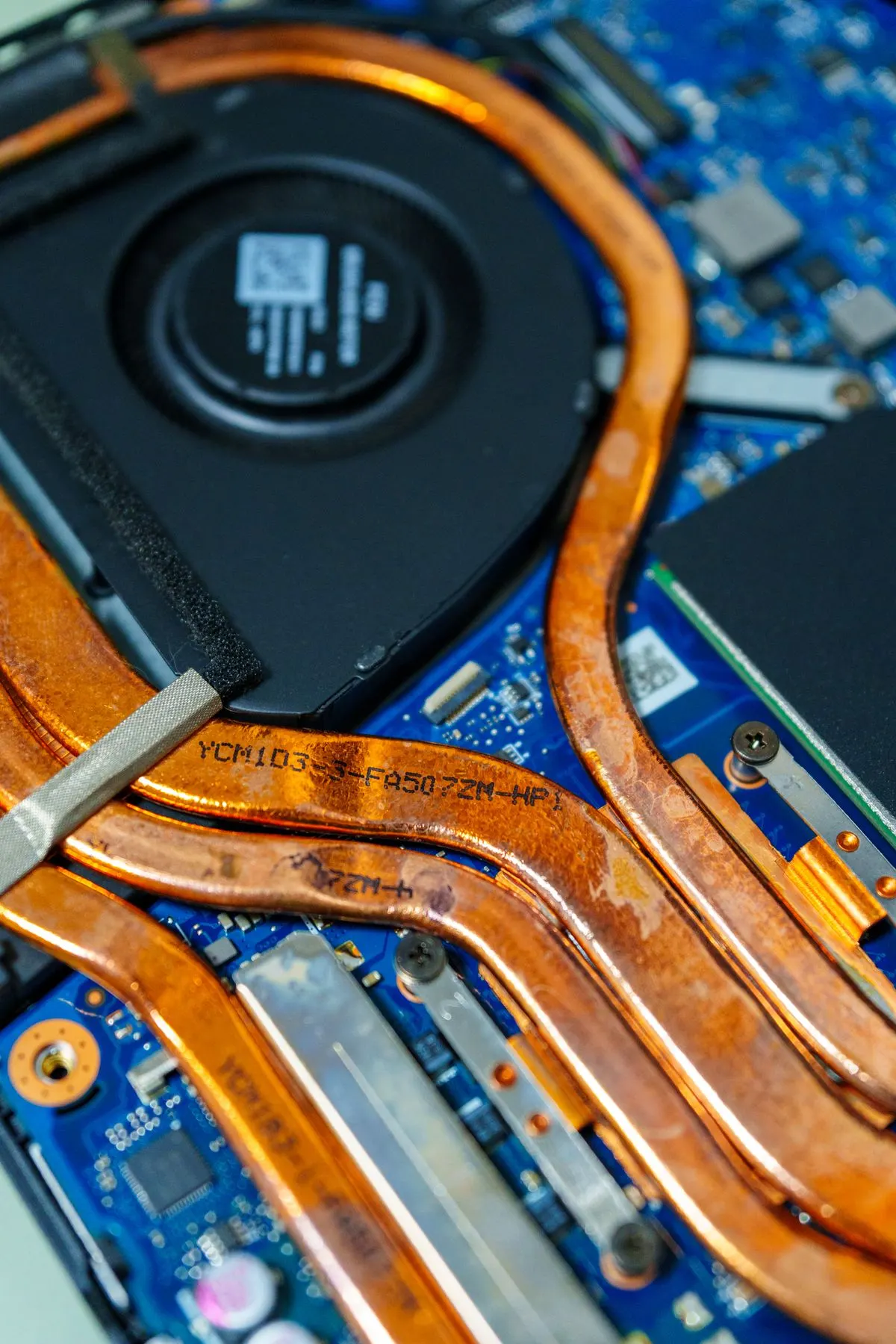

Radiator i rurki cieplne (heat pipes) jako podzespół laptopa
