Pionowe lub poziome linie widoczne na ekranie laptopa najczęściej wskazują na uszkodzenie kabla taśmowego matrycy lub samej matrycy.

Możliwe przyczyny

Przyczyną bywa uszkodzony kabel taśmowy łączący matrycę z płytą główną, wadliwa matryca lub problem z kartą graficzną.

Co robimy

Sprawdzamy, czy linie pojawiają się również po podłączeniu zewnętrznego monitora — to pozwala ustalić, czy przyczyna leży w matrycy, czy w karcie graficznej.

Ile to trwa

Diagnoza i naprawa mieszczą się z reguły w standardowym czasie do 3 dni.

Co można zrobić samemu

Warto zaobserwować, czy linie zmieniają położenie po delikatnym poruszeniu ekranu, co pomaga w diagnozie.

Warunki

Diagnoza wstępna i wycena są bezpłatne, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

Rodzaje i warianty linii widocznych na ekranie

Pojawienie się niepożądanych linii na ekranie laptopa może przybierać różne formy wizualne. Dokładna obserwacja kształtu, szerokości oraz zachowania pasków pozwala na wstępne określenie źródła usterki bez konieczności natychmiastowego demontażu obudowy. W praktyce serwisowej wyróżnia się kilka głównych wariantów tego problemu:

Pojedyncze, cienkie linie pionowe o szerokości jednego piksela — linie te mają zazwyczaj stały kolor, na przykład czerwony, zielony, niebieski, purpurowy lub biały. Zjawisko to wynika z przerwania kontaktu na poziomie pojedynczej kolumny subpikseli (najmniejszych elementów świecących tworzących piksel). Uszkodzenie powstaje najczęściej w miejscu połączenia taśmy ze sterownikiem COF (Chip on Film, czyli miniaturowy układ scalony umieszczony bezpośrednio na elastycznej folii połączeniowej) ze szklanym panelem matrycy. Linia może występować stale niezależnie od wyświetlanego tła.
Pojedyncze linie poziome — linie biegnące w poprzek ekranu oznaczają zazwyczaj uszkodzenie sterowników wierszy (układów odpowiedzialnych za sekwencyjne aktywowanie poziomych linii pikseli). W odróżnieniu od linii pionowych, linie poziome mogą czasami powodować drżenie całego obrazu poniżej lub powyżej miejsca uszkodzenia.

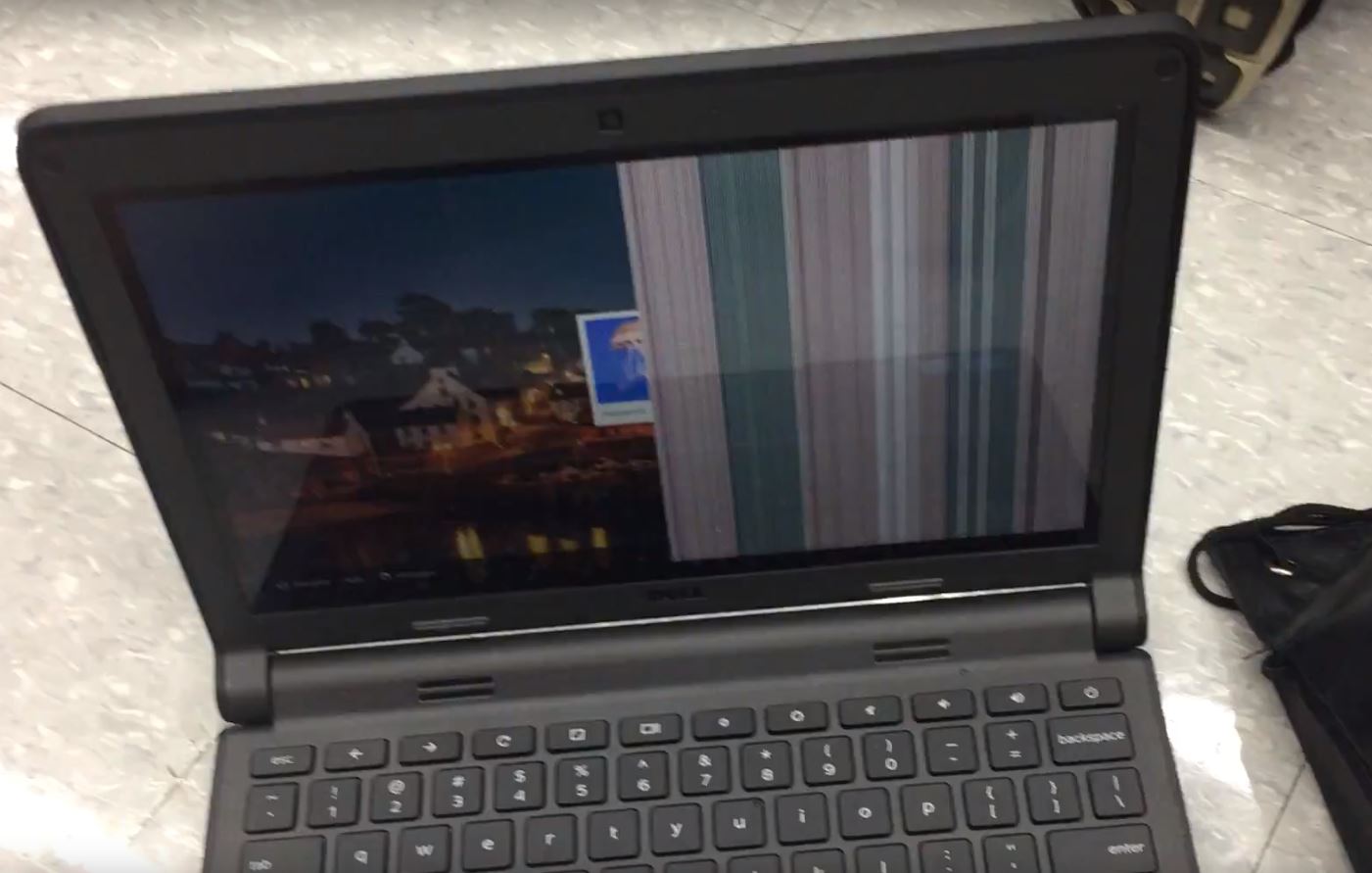

Szerokie pasy pionowe lub poziome — pasy o szerokości od kilku milimetrów do nawet kilkunastu centymetrów mogą być całkowicie czarne, białe lub wypełnione zmieniającymi się, kolorowymi paskami. Taki stan wskazuje na odklejenie się całej sekcji taśmy połączeniowej od płytki T-CON (Timing Controller, czyli kontrolera czasowego odpowiadającego za synchronizację i przesyłanie sygnałów do matrycy) albo na awarię zasilania konkretnej sekcji sterującej.
Linie zmieniające się, migoczące lub znikające przy poruszaniu klapą — paski, które pojawiają się tylko przy określonym kącie otwarcia pokrywy, znikają po mocniejszym odchyleniu ekranu lub migoczą w trakcie pisania na klawiaturze, wskazują na usterkę wiązki sygnałowej. Przewód eDP (Embedded DisplayPort, czyli współczesny standard cyfrowej transmisji obrazu w laptopach) ulega mechanicznemu zmęczeniu materiału w miejscu zginania w zawiasie.
Gęsta siatka linii lub zniekształcenia geometryczne na całym ekranie — równomiernie rozmieszczone paski na całej powierzchni matrycy, przypominające szachownicę lub nakładające się kratki, częściej wskazują na problem z układem graficznym (kartą graficzną GPU) lub pamięcią VRAM (Video Random Access Memory, czyli pamięcią podręczną karty graficznej) niż na defekt samej matrycy.

Główne źródła usterki i mechanizmy powstawania uszkodzeń

Wyświetlacz laptopa jest precyzyjnym układem optoelektronicznym, który składa się z ciekłokrystalicznego panelu szklanego, warstwy polaryzatorów, diodowego podświetlenia LED oraz zintegrowanej elektroniki sterującej. Zrozumienie, dlaczego na ekranie pojawiają się linie, wymaga przyjrzenia się newralgicznym punktom konstrukcyjnym laptopa.

Pierwszym częstym powodem jest uszkodzenie połączeń anizotropowych ACF (Anisotropic Conductive Film, czyli specjalnej folii klejącej przewodzącej prąd tylko w jednym kierunku). Elastyczne taśmy łączące płytkę drukowaną ze szkłem matrycy są przyklejane pod ściśle określonym naciskiem i temperaturą. W wyniku naprężeń mechanicznych, upadku urządzenia, wstrząsów w transporcie lub naturalnego nagrzewania się obudowy klej ten może ulec degradacji. W efekcie mikroskopijne ścieżki tracą kontakt ze szkłem, co objawia się pojawieniem się pionowych pasków.

Drugim istotnym czynnikiem jest zużycie wiązki sygnałowej matrycy. Wewnątrz zawiasu laptopa biegnie kilkadziesiąt cienkich, ekranowanych przewodów miedzianych. Każde otwarcie i zamknięcie klapy powoduje ich zginanie i tarcie o elementy zawiasu. Jeśli prowadnice zawiasu ulegną zatarciu lub poluzowaniu, krawędź metalowego mocowania zaczyna przyciskać wiązkę sygnałową. Prowadzi to do przerwania pojedynczych żył transmisyjnych lub zwarcia linii sygnałowych z masą, co objawia się migoczącymi liniami na ekranie.

Trzecią przyczyną są mikropęknięcia wewnętrzne struktury szklanej matrycy. Współczesne panele ciekłokrystaliczne są wyjątkowo cienkie. Zbyt mocne chwycenie za róg klapy podczas podnoszenia ekranu, zamknięcie pokrywy z leżącym na klawiaturze długopisem, kablem czy słuchawkami może spowodować niewidoczne z zewnątrz pęknięcie wewnętrznych ścieżek bez wyraźnego stłuczenia zewnętrznej powłoki ochronnej. Na ekranie w miejscu pęknięcia pojawia się wtedy czarna plama oraz odchodzące od niej pionowe i poziome linie na całą wysokość i szerokość panelu.

Czwartym źródłem problemu bywa uszkodzenie układu graficznego lub pamięci wideo. Układ GPU odpowiada za renderowanie obrazu. Jeśli procesor graficzny ulegnie przegrzaniu w wyniku zanieczyszczenia układu chłodzenia kurzem, dochodzi do degradacji połączeń lutowanych BGA (Ball Grid Array, czyli połączeń kulkowych pod układem scalonym) lub uszkodzenia krzemowej struktury rdzenia. Zniekształcony sygnał wysyłany do matrycy zawiera wtedy błędy logiczne widoczne jako linie i paski.

Błędy popełniane podczas prób samodzielnej naprawy

Wielu użytkowników po zauważeniu linii na ekranie podejmuje próby samodzielnego usunięcia usterki na podstawie niesprawdzonych porad internetowych. Niestety, nieumiejętne działania prowadzą zazwyczaj do pogłębienia uszkodzeń i zwiększenia kosztów naprawy. Do najczęstszych błędów należą:

Mocne dociskanie obudowy i ramki ekranu — próby wywierania nacisku palcami na krawędź matrycy w miejscu, gdzie zaczyna się linia, mogą chwilowo przywrócić kontakt taśmy połączeniowej, jednak nacisk ten niszczy strukturę ciekłych kryształów. Prowadzi to do trwałego rozlania matrycy (ciemne plamy cieczy blokującej światło) oraz nieodwracalnego połamania delikatnego szkła.
Demontaż ramki i matrycy bez odłączenia zasilania i akumulatora — nowoczesne laptopy posiadają wbudowane baterie, a na złączu eDP płyty głównej stale obecne jest napięcie zasilania podświetlenia LED (wynoszące od 12V do 20V). Znajduje się ono bezpośrednio obok linii sygnałowych o niskim napięciu (3,3V oraz linii danych o amplitudzie ułamka wolta). Wpięcie lub wypięcie taśmy matrycy pod napięciem powoduje niemal pewne zwarcie, które niszczy mostek procesora (układ PCH) lub sekcję zasilania na płycie głównej.
Czyszczenie ekranu mokrymi ściereczkami i agresywnymi płynami — używanie nadmiernej ilości płynu do mycia szyb lub wody powoduje, że ciecz spływa pod wpływem grawitacji w dół matrycy i dostaje się pod dolną ramkę. Znajduje się tam płytka z układami scalonymi i taśmami połączeniowymi. Płyn wywołuje natychmiastowe zwarcie i korozję elektrochemiczną miedzianych ścieżek, trwale niszcząc elektronikę panelu.
Uruchamianie programów do naprawy zablokowanych pikseli — w sieci dostępne są aplikacje generujące szybko zmieniające się sekwencje kolorów. Programy te mogą pomóc wyłącznie w przypadku zablokowanych tranzystorów pikseli (tzw. stuck pixels), jednak są całkowicie bezużyteczne przy fizycznych uszkodzeniach taśm, przerwanych ścieżkach czy uszkodzeniach układu graficznego. Pozostawienie laptopa z usterką sprzętową na wiele godzin pod obciążeniem może jedynie przyspieszyć degradację przegrzewającego się układu GPU.
Używanie klejów szybkoschnących i żywic na zawiasach — próby usztywnienia pękniętych zawiasów klejami typu cyjanoakryl prowadzą do zalania wiązki sygnałowej matrycy. Klej sprawia, że kable stają się sztywne i łamliwe, a ponowny demontaż klapy staje się niemożliwy bez mechanicznego zniszczenia całej obudowy.

Kiedy linie na ekranie wskazują na inną usterkę

Linie na ekranie nie zawsze oznaczają uszkodzenie samej matrycy ciekłokrystalicznej. Właściwa diagnoza wymaga wyeliminowania problemów leżących po stronie innych podzespołów komputera:

Uszkodzenie układu graficznego (karty graficznej) — objawia się najczęściej liniami o nieregularnym kształcie, migotaniem całych bloków obrazu lub zmianą kolorów tła. Aby to sprawdzić, podłącza się laptop do zewnętrznego monitora lub telewizora za pomocą kabla HDMI lub DisplayPort. Jeśli linie widoczne są zarówno na ekranie laptopa, jak i na zewnętrznym monitorze, usterka dotyczy procesora graficznego GPU lub pamięci VRAM, a sama matryca laptopa jest sprawna.
Błąd sterownika karty graficznej — uszkodzone oprogramowanie sterujące może powodować nieprawidłowe wyświetlanie poziomych pasów lub migotanie obrazu w określonych rozdzielczościach. Jeśli linie pojawiają się dopiero po załadowaniu systemu Windows, a podczas uruchamiania komputera (w menu BIOS / UEFI) ekran wyświetla czysty obraz bez wad, przyczyną jest błąd oprogramowania lub sterownika.
Uszkodzenie pamięci operacyjnej RAM — w laptopach ze zintegrowaną kartą graficzną (układem graficznym wbudowanym w procesor główny) pamięć wideo jest wydzielana bezpośrednio z systemowej pamięci RAM. Uszkodzenie jednej z kości pamięci może powodować błędy w buforze ramki, co skutkuje pojawieniem się pionowych lub poziomych pasów o regularnym układzie.
Wada gniazda sygnałowego na płycie głównej — zaśniedziałe styki, mikropęknięcia lutów gniazda eDP lub uszkodzone filtry EMI (filtry zakłóceń elektromagnetycznych) na płycie głównej mogą zakłócać przesyłanie sygnałów różnicowych, powodując powstawanie pasów i cieni na obrazie.

Weryfikacja za pomocą zrzutu ekranu

Jednym z prostych testów, który pozwala rozróżnić problem sprzętowy matrycy od usterki renderowania obrazu, jest wykonanie zrzutu ekranu (screenshot) za pomocą skrótu klawiszowego w systemie operacyjnym. Zrzut ekranu zapisuje obraz wygenerowany bezpośrednio w pamięci karty graficznej przed wysłaniem go fizycznym kablem do wyświetlacza.

Jeśli po otwarciu zapisanego pliku graficznego linie są nadal widoczne na zrzucie (lub po przesłaniu pliku na inne sprawne urządzenie), problem generowany jest na poziomie programowym, sterowników lub procesora graficznego. Jeżeli natomiast zapisany zrzut ekranu jest idealnie czysty i pozbawiony jakichkolwiek pasów, usterka ma charakter ściśle fizyczny i dotyczy wyjścia sygnałowego, wiązki eDP lub samej matrycy.

Jak przebiega profesjonalna diagnoza i wymiana komponentów

Naprawa problemu z liniami na ekranie realizowana jest w ramach kompleksowej obsługi z dojazdem do klienta. Serwisant może dokonać diagnozy na miejscu lub odebrać sprzęt w bezpiecznym trybie door-to-door. Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy z systemem Windows, co pozwala na zachowanie ciągłości pracy bez przerw.

Podczas diagnostyki sprawdzana jest integralność wiązki sygnałowej za pomocą multimetru (przyrządu pomiarowego do sprawdzania ciągłości obwodów elektrycznych) oraz testera sygnałów wideo. Weryfikacji podlega również stan mechaniczny zawiasów i ich prowadnic, ponieważ zbyt ciasno pracujący zawias jest bezpośrednią przyczyną uszkadzania kabli matrycy.

W przypadku konieczności wymiany uszkodzonego podzespołu stosowane są wyłącznie fabrycznie nowe części zamienne. Nowa matryca dobierana jest ściśle pod kątem parametrów technicznych oryginalnego panelu:

Rodzaj i szerokość złącza sygnałowego — standard 30-pin eDP dla rozdzielczości standardowych lub 40-pin eDP dla paneli o podwyższonej rozdzielczości, wyższym odświeżaniu lub wyposażonych w dotykową warstwę digitizera.
Technologia panelu — matryce IPS (In-Plane Switching, zapewniające szerokie kąty widzenia i wierne odwzorowanie kolorów) lub TN (Twisted Nematic, o krótszym czasie reakcji).
Rozdzielczość i częstotliwość odświeżania — dobór odpowiedniej rozdzielczości (np. Full HD, 2K, 4K) oraz częstotliwości (60 Hz, 120 Hz, 144 Hz lub wyższej).
Typ powłoki optycznej — powłoka matowa (antyrefleksyjna, rozpraszająca światło) lub błyszcząca (zapewniająca wyższy kontrast).

Po zamontowaniu nowego panelu lub nowej wiązki sygnałowej przeprowadzane są testy stabilności obrazu, poprawności regulacji jasności podświetlenia oraz braku martwych pikseli. Całość wykonanej usługi objęta jest gwarancją do 12 miesięcy.

Pytania i odpowiedzi dotyczące linii na ekranie

Czy pojedyncza linia na ekranie może się samoczynnie powiększyć?

Tak, pojedyncza linia pionowa lub pozioma rzadko pozostaje w niezmienionym stanie. Wynika to z faktu, że uszkodzenie mechaniczne taśmy COF lub mikropęknięcie ścieżki postępuje pod wpływem drgań, zmian temperatury podczas pracy laptopa oraz ruchów klapą. Z czasem obok pierwszej linii pojawiają się kolejne, aż do powstania szerokiego, nieczytelnego pasa uniemożliwiającego korzystanie z komputera.

Czy możliwa jest naprawa samej matrycy bez konieczności jej wymiany na nową?

W przypadku przerwania połączeń klejonych ACF między folią sterownika a szkłem matrycy naprawa bez wymiany całego panelu jest technicznie nieopłacalna i nie zapewnia trwałego efektu w warunkach eksploatacyjnych. Fabryczna technologia łączenia wymaga specjalistycznych zgrzewarek mikroskopowych, a koszty takiej procedury przewyższają zazwyczaj wartość nowej, fabrycznie sprawnej matrycy. Wymiana na nowy panel jest rozwiązaniem bezpiecznym i objętym pełną gwarancją.

Dlaczego linie znikają przy odpowiednim ustawieniu kąta nachylenia ekranu?

Zjawisko to wskazuje bezpośrednio na uszkodzenie wiązki sygnałowej eDP poprowadzonej w zawiasie laptopa. Zmiana kąta nachylenia pokrywy powoduje chwilowe ściśnięcie lub rozprostowanie przerwanych żył miedzianych, co na krótki czas przywraca kontakt elektryczny. Jest to stan przejściowy — w krótkim czasie żyły ulegną całkowitemu przerwaniu lub zwarciu, co może doprowadzić do uszkodzenia układu zasilania na płycie głównej.

Czy linie na ekranie mogą być wywołane przez wirusy lub błędy systemu operacyjnego?

Złośliwe oprogramowanie nie jest w stanie wywołać fizycznych, geometrycznych linii pionowych ani poziomych o stałym położeniu. Wirusy lub uszkodzone pliki systemowe mogą powodować błędy w wyświetlaniu okien, zawieszanie się pulpitu czy restarty komputera, jednak geometryczne pasy i linie na poziomie pikseli są zawsze rezultatem usterki sprzętowej matrycy, kabla transmisyjnego lub karty graficznej.

Czy w trakcie naprawy laptopa pobierane jest hasło do systemu Windows?

Domyślnie nie prosimy o udostępnienie hasła użytkownika do systemu operacyjnego. Weryfikacja działania matrycy, sprawdzanie wyświetlania obrazu, brak martwych pikseli oraz testy podświetlenia wykonywane są na poziomie menu diagnostycznego BIOS / UEFI lub przy użyciu niezależnego, serwisowego nośnika rozruchowego. Dostęp do profilu użytkownika jest wymagany wyłącznie wtedy, gdy problem dotyczy specyficznych ustawień sterowników w środowisku systemowym, o czym klient jest zawsze uprzednio informowany.
