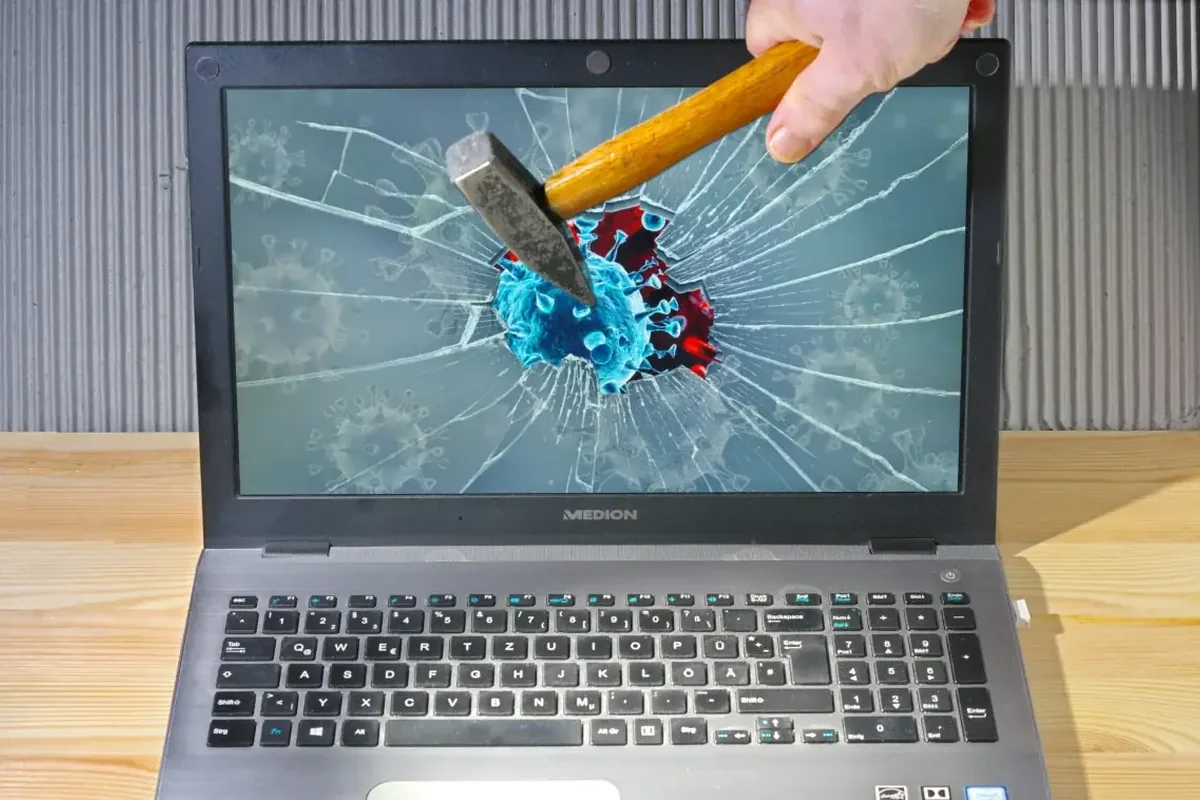

Kolorowe paski, rozlewające się plamy albo pajęczyna pęknięć widoczna na ekranie to zwykle skutek mechanicznego uszkodzenia matrycy — nacisku, upadku albo zbyt mocnego zamknięcia klapy z czymś twardym w środku.

Objaw

Na ekranie widać kolorowe, poziome lub pionowe paski, ciemne albo rozlewające się plamy, czasem przypominające pajęczynę pęknięć rozchodzących się z jednego punktu. Reszta laptopa działa normalnie — dźwięk, klawiatura i wentylator pracują bez zmian.

Możliwe przyczyny

Uderzenie lub docisk matrycy — najczęściej przez pozostawiony między klawiaturą a ekranem długopis, kabel lub inny przedmiot przy zamykaniu klapy.
Upadek laptopa lub uderzenie zamkniętej klapy o twardą powierzchnię.
Nacisk podczas transportu w zbyt ciasnej lub niezabezpieczonej torbie.
Wada fabryczna panelu — rzadka, ale zdarza się przy nowszych modelach.

Co robimy

Pęknięta matryca nie podlega naprawie — jedynym rozwiązaniem jest jej wymiana na nowy panel dopasowany do konkretnego modelu laptopa. Diagnoza sprawdza dodatkowo, czy uszkodzeniu nie towarzyszy problem z kablem taśmowym lub obudową ekranu, co zdarza się przy silniejszych uderzeniach.

Ile to trwa

Wymiana matrycy mieści się z reguły w standardowym czasie naprawy do 3 dni, w zależności od dostępności panelu dla danego modelu laptopa.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto podłączyć laptopa do zewnętrznego monitora, żeby sprawdzić, czy problem faktycznie dotyczy matrycy, a nie karty graficznej — jeśli obraz na monitorze jest czysty, potwierdza to uszkodzenie panelu. Dobrze jest też zabezpieczyć laptopa przed dalszym transportem, żeby nie pogłębić pęknięcia.

Czego nie robić: nie warto dociskać ekranu ani próbować „wyprostować" pęknięcia — to tylko poszerza uszkodzony obszar i zwiększa ryzyko przecięcia podświetlenia.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna. Dojazd kierowcy na terenie Warszawy i okolic realizowany jest gratis, a wymiana matrycy objęta jest gwarancją do 12 miesięcy.

Warianty uszkodzeń matrycy i ich charakterystyczne objawy

Uszkodzenie mechaniczne ekranu laptopa może przybierać różne formy w zależności od siły, kierunku uderzenia oraz konstrukcji samego panelu. Współczesne wyświetlacze ciekłokrystaliczne (LCD z podświetleniem LED) składają się z kilku mikroskopijnych warstw szkła, polaryzatorów, filtrów barwnych oraz ciekłych kryształów sterowanych tranzystorami cienkowarstwowymi (TFT). Rozpoznanie konkretnego typu uszkodzenia pozwala precyzyjnie ocenić stan urządzenia:

Wewnętrzne pęknięcie szkła ciekłokrystalicznego — zewnętrzna powierzchnia matrycy może wydawać się gładka w dotyku, jednak pod spodem widoczne są czarne, rozlewające się plamy przypominające rozlany atrament. Plamy te powstają w miejscu przerwania mikroskopijnej struktury komórek utrzymujących ciekłe kryształy, które tracą zdolność do kontrolowania przepływu światła.
Pionowe i poziome kolorowe pasy — powstają na skutek zerwania lub odklejenia elastycznych taśm połączeniowych (ścieżek COF, czyli chip-on-film) łączących płytkę elektroniki matrycy ze szklanym panelem. Pasy mogą mieć kolor biały, czerwony, zielony, niebieski lub zmieniać barwę w zależności od wyświetlanej treści. Czasem zajmują wąski pasek o szerokości jednego piksela, a czasem szeroki blok przesłaniający znaczną część ekranu.
Pęknięcie powierzchniowe digitizera — w laptopach wyposażonych w ekran dotykowy lub konstrukcjach typu 2w1 (urządzeniach łączących funkcję laptopa i tabletu) wierzchnią warstwę stanowi tafla szkła dotykowego. Jej stłuczenie objawia się gęstą siatką pęknięć, utratą reakcji na dotyk lub tak zwanymi fałszywymi kliknięciami (samoistnym wywoływaniem funkcji przez naprężone szkło).
Punktowe plamy naciskowe i uszkodzenia podświetlenia — punktowy nacisk (na przykład od oparcia łokcia lub ściśnięcia w plecaku) może uszkodzić warstwy dyfuzyjne rozprowadzające światło z diod LED. Na ekranie powstają wówczas jasne, białe plamy (tzw. duszki) widoczne szczególnie na jasnym tle, które nie znikają mimo braku widocznych pęknięć zewnętrznych.
Częściowy lub całkowity brak podświetlenia — przy gwałtownym uderzeniu może dojść do pęknięcia listwy z diodami LED lub uszkodzenia układu zasilania podświetlenia na płytce elektroniki matrycy. Obraz jest wtedy generowany przez matrycę (można go dostrzec, świecąc latarką z bliska pod kątem), ale ekran pozostaje niemal całkowicie ciemny.

Kiedy kolorowe paski lub brak obrazu to NIE jest pęknięta matryca

Nie każde zniekształcenie obrazu, pasy na ekranie czy ciemny wyświetlacz oznaczają konieczność wymiany samego panelu LCD. W laptopie za wyświetlanie odpowiada cały tor wideo składający się z układu graficznego, płyty głównej, taśmy sygnałowej oraz matrycy. Prawidłowa diagnoza pozwala odróżnić uszkodzenie mechaniczne ekranu od innych awarii:

Uszkodzenie taśmy matrycy (przewodu sygnałowego eDP lub LVDS) — taśma łącząca płytę główną z ekranem przechodzi przez zawias laptopa, gdzie podlega ciągłemu zginaniu. Jej przetarcie lub przerwanie pojedynczych żył objawia się migotaniem obrazu, zmianą kolorystyki, zanikaniem treści lub pojawianiem się pasków wyłącznie przy określonym kącie otwarcia klapy. Jeśli poruszanie pokrywą zmienia wygląd zakłóceń, źródłem problemu jest najczęściej przewód, a nie matryca.
Awaria układu graficznego (GPU) lub pamięci wideo (VRAM) — usterka karty graficznej generuje tak zwane artefakty (regularne wzory, szachownice, drobne punkty, przebarwienia całego pulpitu) widoczne zarówno na ekranie laptopa, jak i na zewnętrznym monitorze podłączonym przez port HDMI lub DisplayPort. Pęknięta matryca nie wpływa na sygnał przesyłany na zewnętrzny monitor.
Zabrudzenie lub poluzowanie gniazda sygnałowego — po upadku laptopa może dojść do wysunięcia wtyczki taśmy sygnałowej z gniazda na płycie głównej lub z tyłu matrycy. Objawia się to brakiem obrazu, jednolitym białym ekranem lub pasami, mimo że sam panel szklany pozostał nienaruszony.
Błąd sterownika lub systemu operacyjnego — jeśli paski lub zakłócenia pojawiają się dopiero po załadowaniu systemu Windows, a podczas uruchamiania laptopa (na ekranie powitalnym z logo producenta czy w menu BIOS/UEFI) obraz jest czysty, usterka ma charakter programowy.

Błędy popełniane przy próbie samodzielnej naprawy

Wymiana matrycy w nowoczesnym laptopie wymaga wiedzy technicznej, precyzji oraz odpowiednich narzędzi serwisowych. Samodzielne próby naprawy bez przygotowania często kończą się powiększeniem skali uszkodzeń i znaczącym wzrostem kosztu przywrócenia sprzętu do sprawności:

Wymiana panelu przy podłączonej baterii — to najczęstszy i najpoważniejszy błąd. W nowoczesnych złączach sygnałowych eDP (embedded DisplayPort) linia stałego zasilania podświetlenia (napięcie główne około 19 V) znajduje się w bezpośrednim sąsiedztwie linii sygnałowych procesora i układu graficznego pracujących pod napięciem 3,3 V. Nawet przy wyłączonym laptopie płyta główna pozostaje pod napięciem baterii. Próba wpięcia lub wypięcia wtyczki pod kątem powoduje zwarcie, które natychmiast niszczy bezpiecznik podświetlenia, układ KBC (kontroler płyty głównej) lub bezpośrednio sekcję zintegrowanej grafiki w procesorze.
Dociskanie i próby „masowania” rozlanych plam — popularne porady na temat rzekomego usuwania plam z ciekłych kryształów poprzez ich rozmasowywanie są błędne. W rzeczywistości silny nacisk powoduje dalsze pękanie sąsiednich komórek mikroskopijnych, rozszerza obszar martwego ekranu i grozi trwałym uszkodzeniem warstw polaryzacyjnych.
Zakup matrycy wyłącznie na podstawie modelu laptopa — producenci laptopów (tacy jak Dell, Lenovo, Asus, HP, Acer, Toshiba czy MSI) w ramach jednej serii i dokładnie tego samego oznaczenia modelu obudowy potrafią montować fabrycznie kilka zupełnie różnych matryc. Różnią się one rozdzielczością, liczbą pinów w złączu (30-pin dla 60 Hz Full HD vs 40-pin dla 144 Hz, 4K lub dotyku), położeniem gniazda (po lewej lub prawej stronie), rodzajem mocowania (z uszami na śrubki lub bezmocowaniowe na taśmy klejące) oraz szerokością ramki. Zamówienie panelu bez weryfikacji kodu z tabliczki znamionowej oryginalnej matrycy zazwyczaj skutkuje zakupem niepasującego elementu.
Wyłamanie obudowy i zniszczenie zaczepów ramki — fabryczne ramki ekranu (bezel) są montowane na bardzo delikatnych plastikowych zatrzaskach oraz mocnych fabrycznych taśmach dwustronnych. Podważanie ich zwykłym śrubokrętem lub nożem bez użycia nylonowych otwieraków serwisowych prowadzi do pęknięcia ramki, odkształcenia pokrywy oraz uszkodzenia delikatnych przewodów antenowych Wi-Fi i kamery internetowej prowadzonych wokół ekranu.
Montaż na nieodpowiednich klejach — współczesne matryce bezramkowe (tzw. slim i micro-edge) wymagają zastosowania specjalistycznych taśm montażowych typu stretch-release (taśm rozciągliwych ułatwiających późniejszy demontaż). Użycie zwykłych klejów montażowych, kleju cyjanoakrylowego lub piankowych taśm budowlanych uniemożliwia ponowny demontaż i powoduje punktowe naprężenia prowadzące do samoczynnego pęknięcia nowej matrycy przy zamykaniu klapy.

Jak przebiega profesjonalny dobór i montaż nowej matrycy

Prawidłowo wykonana wymiana ekranu w laptopie gwarantuje parametry wyświetlania w pełni zgodne z fabrycznymi lub lepsze. Proces serwisowy obejmuje kilka kluczowych etapów technicznych:

Demontaż i odczyt oznaczenia kodowego panelu — serwisant po bezpiecznym odłączeniu głównego źródła zasilania (akumulatora wewnętrznego oraz zasilacza) demontuje uszkodzony wyświetlacz i weryfikuje oznaczenie producenta matrycy (np. AU Optronics, BOE, LG Display, Innolux, Panda czy Sharp).
Weryfikacja parametrów technicznych — dobierany jest fabrycznie nowy panel o parametrach ściśle dopasowanych do płyty głównej i wymagań użytkownika. Kontrolowane są: standard złącza sygnałowego (najczęściej eDP 30-pin lub 40-pin), rozdzielczość natywna (Full HD 1920x1080, WUXGA 1920x1200, 2K/QHD 2560x1440 lub 4K 3840x2160), częstotliwość odświeżania (standardowe 60 Hz lub gamingowe 120 Hz, 144 Hz, 165 Hz, 240 Hz), rodzaj powłoki (matowa antyrefleksyjna redukująca odblaski światła lub błyszcząca zapewniająca wyższy kontrast) oraz technologia panelu (IPS oferująca szerokie kąty widzenia i wierne odwzorowanie barw w porównaniu ze starszą technologią TN).
Kontrola geometrii obudowy, zawiasów i prowadnic — silne uderzenie lub upadek, które doprowadziły do pęknięcia szkła, bardzo często powodują także wygięcie klapy matrycy, skrzywienie metalowych prowadnic bocznych lub wyłamanie gniazd śrub mocujących zawiasy. Przed włożeniem nowego panelu konieczne jest wyrównanie obudowy. Montaż nowej matrycy do skrzywionej klapy wywołałby naprężenia mechaniczne i natychmiastowe pęknięcie szkła przy pierwszym zamknięciu laptopa.
Montaż z zachowaniem czystości optycznej — nowy panel jest precyzyjnie centrowany i zabezpieczany dedykowanymi taśmami elastycznymi. Połączenie taśmy sygnałowej eDP jest ryglowane fabryczną zawleczką lub taśmą zabezpieczającą przed samoistnym wypięciem podczas wstrząsów.
Weryfikacja jakościowa i testy obciążeniowe — po zmontowaniu przeprowadzany jest test równomierności podświetlenia, test braku martwych pikseli (bad pixels) na jednolitych tłach barwnych, kontrola działania wbudowanej kamery, mikrofonów oraz czujnika otwarcia klapy (czujnika Halla), a także sprawdzenie pełnego zakresu regulacji jasności pod kontrolą systemu operacyjnego.

Często zadawane pytania o pęknięte matryce i ich wymianę

Czy pękniętą matrycę w laptopie można naprawić lub skleić?

Nie, pęknięta matryca ciekłokrystaliczna nie podlega naprawie, regeneracji ani klejeniu. Struktura panelu składa się z hermetycznie zamkniętych komórek ze szkła o grubości ułamka milimetra, w których znajdują się ciekłe kryształy. Przełamanie struktury szkła powoduje bezpowrotną utratę właściwości ciekłych kryształów i przerwanie mikroskopijnych ścieżek elektrycznych. Jedyną skuteczną metodą przywrócenia sprawności wyświetlacza jest wymiana całego modułu matrycy na fabrycznie nowy egzemplarz.

Czy po pęknięciu ekranu można tymczasowo podłączyć laptop do telewizora lub monitora?

Tak, jeśli laptop poza pękniętym ekranem uruchamia się prawidłowo (świecą diody kontrolne, słychać pracę wentylatorów lub dźwięk logowania do systemu), można podłączyć go kablem HDMI, DisplayPort lub USB-C do zewnętrznego monitora lub telewizora. Pozwala to na nieprzerwaną pracę lub samodzielne skopiowanie najważniejszych dokumentów. Uszkodzenie samej matrycy nie wpływa negatywnie na pracę płyty głównej ani zewnętrznych wyjść wideo.

Czy podczas wymiany matrycy moje pliki, zdjęcia i dokumenty są bezpieczne?

Wymiana matrycy jest procedurą czysto sprzętową, która nie ingeruje w strukturę danych zapisanych na dysku SSD lub HDD. System operacyjny, programy oraz prywatne pliki pozostają w nienaruszonym stanie. Domyślnie nie prosimy o podawanie hasła użytkownika — testy poprawności wyświetlania i regulacji jasności matrycy serwisant może przeprowadzić na ekranie logowania lub za pomocą niezależnego nośnika diagnostycznego. Jeśli zachodzi potrzeba podpisania umowy o zachowaniu poufności danych (NDA), zapewniamy bezpłatne wystawienie takiego dokumentu na życzenie.

Czy do mojego laptopa można zamontować lepszą matrycę niż fabryczna, na przykład IPS zamiast TN?

W wielu przypadkach jest to technicznie możliwe. Jeśli fabrycznie zamontowany był panel starszego typu TN (o wąskich kątach widzenia i słabym kontraście), a płyta główna oraz taśma sygnałowa eDP obsługują odpowiednią liczbę linii transmisyjnych, można zastosować wysokiej klasy matrycę w technologii IPS (In-Plane Switching) oferującą znacznie szersze kąty widzenia, głębszy kontrast i lepsze odwzorowanie przestrzeni barw. Podobnie w wybranych laptopach do gier możliwa jest zmiana panelu 60 Hz na wersję o wyższej częstotliwości odświeżania (np. 120 Hz lub 144 Hz), pod warunkiem zgodności złącza eDP 40-pin na płycie głównej.

Ile wynosi czas oczekiwania na nową matrycę i realizację wymiany?

Typowe, popularne modele matryc Full HD 30-pin o przekątnych 14.0, 15.6 oraz 17.3 cala są stale dostępne w zasobach magazynowych, co pozwala na przeprowadzenie naprawy w bardzo krótkim czasie. W przypadku rzadszych paneli, matryc o nietypowych proporcjach ekranu (np. 16:10), rozdzielczościach 4K, panelach OLED lub ekranach zintegrowanych z szybą dotykową, czas sprowadzenia fabrycznie nowej części i wykonania usługi mieści się z reguły w standardowym czasie naprawy do 3 dni.
