Gniazdo zasilania to jeden z najczęściej obciążanych mechanicznie elementów laptopa — każde podłączenie i odłączenie kabla to dodatkowe naprężenie działające na jego mocowanie do płyty głównej.
Pierwszym sygnałem bywa konieczność trzymania kabla zasilającego pod odpowiednim kątem, żeby laptop w ogóle się ładował. Z czasem problem narasta — ładowanie staje się coraz bardziej przypadkowe, aż w końcu gniazdo przestaje reagować całkowicie, mimo sprawnego zasilacza.

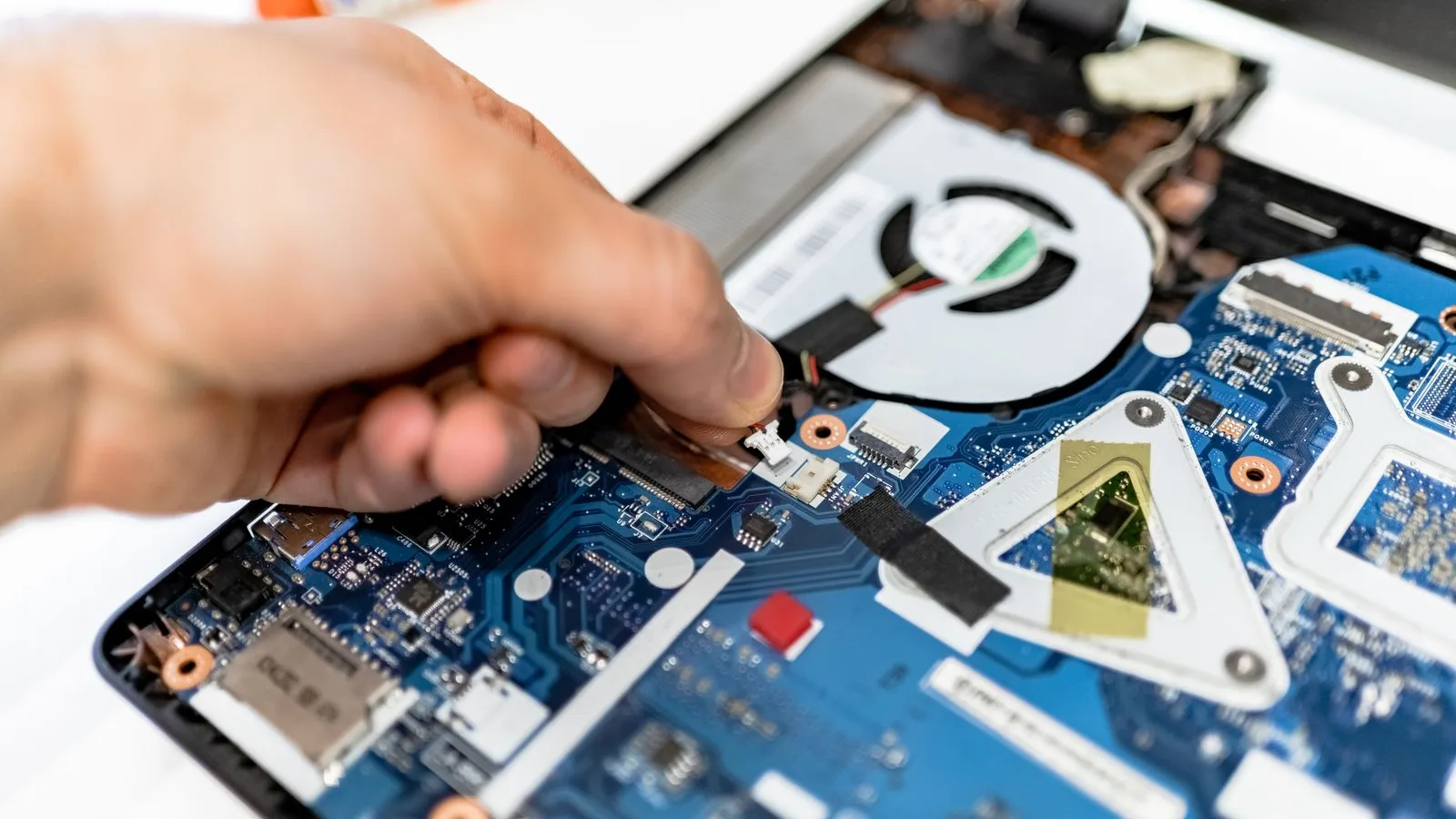

Diagnoza obejmuje pomiar napięcia bezpośrednio na gnieździe oraz sprawdzenie, czy problem ustępuje przy delikatnym poruszaniu wtyczką — to pomaga potwierdzić usterkę mechaniczną. Wymiana gniazda zasilania wykonywana jest wraz z ponownym przylutowaniem do płyty głównej, precyzyjnie, żeby nie uszkodzić sąsiednich ścieżek. Jeśli problem leży w układzie kontrolera zasilania, a nie w samym złączu, naprawa obejmuje ten element na poziomie płyty głównej.
Wymiana gniazda zasilania mieści się z reguły w standardowym czasie naprawy do 3 dni.
Warto sprawdzić, czy dioda ładowania reaguje na delikatne poruszanie wtyczką w gnieździe, oraz przetestować inny, sprawny zasilacz tego samego typu, jeśli jest dostępny.
Czego nie robić: nie warto na siłę „ustawiać" wtyczki w rozchwianym gnieździe ani używać taśmy do jej stabilizowania — to przyspiesza pęknięcie lutowania.
Diagnoza laptopa w trybie door-to-door jest bezpłatna. Dojazd na terenie Warszawy i okolic realizowany jest gratis, a wymiana gniazda objęta jest gwarancją do 12 miesięcy.
Producenci sprzętu komputerowego stosują różne rozwiązania w zakresie montażu gniazd zasilania. Podstawowy podział obejmuje elementy wlutowane bezpośrednio w laminat (główną płytę z obwodami drukowanymi) oraz moduły osadzone na dedykowanej taśmie lub przewodzie. Każde z tych rozwiązań charakteryzuje się odmienną podatnością na uszkodzenia mechaniczne.
Gniazda lutowane stanowią integralną część płyty głównej. Zaletą tego rozwiązania jest niższy koszt produkcji, jednak w codziennej eksploatacji oznacza to przenoszenie wszelkich naprężeń z kabla bezpośrednio na płytę. Szarpnięcie za przewód prowadzi w tym przypadku do wyrwania punktów lutowniczych. W skrajnych sytuacjach uszkodzeniu ulega sam laminat, co wymaga zaawansowanej odbudowy ścieżek miedzianych (cienkich linii przewodzących prąd na płycie).
Złącza montowane na przewodzie (tzw. gniazda na kablu) są umieszczane w obudowie komputera i łączone z płytą główną za pomocą elastycznej wiązki przewodów. Taka konstrukcja skuteczniej amortyzuje przypadkowe szarpnięcia. W razie awarii naprawa sprowadza się do fizycznego wypięcia złącza z płyty głównej i zamontowania nowego elementu w obudowie, często bez konieczności użycia stacji lutowniczej. Zużyciu ulega tu najczęściej plastikowa obudowa samego gniazda, która po pewnym czasie traci sztywność.
Zmęczenie materiału w obszarze gniazda zasilania to proces długotrwały. Spoiwo lutownicze (stop metalu łączący gniazdo z płytą) jest poddawane ciągłym zmianom temperatury. Podczas ładowania prąd o natężeniu kilku amperów przepływa przez relatywnie niewielką powierzchnię styku. Jeśli gniazdo zaczyna tracić stabilność, rośnie rezystancja (opór elektryczny utrudniający przepływ prądu) na połączeniu. Skutkuje to wydzielaniem dodatkowego ciepła.
Cykliczne nagrzewanie i stygnięcie punktów lutowniczych powoduje mikropęknięcia w ich strukturze. Połączenie elektryczne systematycznie słabnie. Użytkownik zauważa to jako konieczność dociskania wtyczki pod określonym kątem. Dalsze korzystanie ze sprzętu w takim stanie prowadzi do zjawiska iskrzenia wewnątrz złącza. Iskrzenie to mikrowyładowania elektryczne, które z czasem zwęglają otaczający plastik i laminat, znacznie utrudniając proces prawidłowej naprawy układu zasilania płyty głównej.
Użytkownicy często próbują ratować uszkodzone gniazdo domowymi metodami, co zazwyczaj prowadzi do pogłębienia usterki. Najczęstszym błędem jest używanie wykałaczek, igieł lub pensety do manualnego poprawiania wygiętych styków (metalowych blaszek odpowiedzialnych za przepływ zasilania) wewnątrz złącza. Manipulowanie metalowym narzędziem w gnieździe podłączonym do wewnętrznej baterii grozi poważnym zwarciem na linii zasilającej układy logiczne.
Inną powszechną praktyką jest dociskanie wtyczki taśmą izolacyjną pod nienaturalnym kątem. Pozwala to czasem na chwilowe odzyskanie styku elektrycznego, ale generuje ogromne naprężenia dla pozostałych punktów lutowniczych. Wygięte złącze wyłamuje się jeszcze mocniej, nierzadko pociągając za sobą ścieżki zasilające ukryte głęboko wewnątrz struktury wielowarstwowej płyty głównej.
Podłączanie niesprawdzonych, tanich uniwersalnych zasilaczy z wymiennymi końcówkami również niesie duże ryzyko. Końcówki te rzadko trzymają fabryczny wymiar z dokładnością ułamków milimetra, co powoduje fizyczne rozpychanie mechanizmu gniazda. Ponadto zamienniki słabej jakości często nie posiadają odpowiednich zabezpieczeń przeciwprzepięciowych. Przy fizycznie niestabilnym gnieździe łatwo prowadzi to do uszkodzenia układu KBC (mikrokontrolera zarządzającego kluczowymi funkcjami zasilania).
Starsze konstrukcje wykorzystują masywne, okrągłe złącza koncentryczne, gdzie bolec centralny przenosi jeden potencjał (np. dodatni), a zewnętrzny kołnierz - drugi. Złącza te cechują się dużą wytrzymałością i potrafią przetrwać wiele lat. Nowsze urządzenia korzystają niemal wyłącznie z portów USB-C, które obsługują standard Power Delivery (technologię pozwalającą na inteligentną negocjację optymalnego napięcia ładowania dla danego sprzętu).
Port USB-C posiada 24 miniaturowe piny umieszczone na bardzo małej powierzchni. Taka budowa jest niezwykle wrażliwa na zanieczyszczenia stałe. Drobiny kurzu wciśnięte do gniazda przez wtyczkę blokują poprawne osadzenie kabla. Dodatkowo częste zaginanie kabla ładującego USB-C powoduje wycieranie delikatnych styków wewnętrznych. Wymiana tego typu złącza jest procedurą znacznie bardziej skomplikowaną niż w przypadku gniazd starszego typu. Wymaga użycia mikroskopu inspekcyjnego oraz profesjonalnego sprzętu lutowniczego do precyzyjnego osadzenia elementu, ponieważ odległości między pinami liczone są w dziesiątych częściach milimetra.
Brak reakcji urządzenia na podłączenie zasilacza bywa mylnie diagnozowany jako fizyczne uszkodzenie portu. Weryfikacja stanu technicznego zawsze obejmuje wykluczenie innych elementów całego toru zasilania. Bardzo częstym przypadkiem jest uszkodzenie samego zasilacza zewnętrznego, a konkretnie przerwanie miedzianych żył wewnątrz przewodu tuż przy wtyczce wejściowej. Pomiary napięcia na wtyczce multimetrem (miernikiem uniwersalnym do diagnostyki elektroniki) pozwalają to szybko zweryfikować.
Zdarzają się sytuacje, w których gniazdo jest w pełni sprawne, natomiast usterka dotyczy układu ładowania (tzw. układu chargera) wlutowanego głęboko w płytę główną. Charger to zaawansowany układ scalony sterujący procesem ładowania ogniw baterii oraz przełączający zasilanie między baterią a źródłem zewnętrznym. Jeśli układ ten ulegnie przebiciu (wewnętrznemu zwarciu), urządzenie nie uruchomi się, nawet mimo dostarczania właściwego napięcia przez gniazdo. Taka diagnoza wymaga analizy szczegółowego schematu elektronicznego płyty i pomiarów w ściśle określonych punktach kontrolnych.
Rozładowanie baterii poniżej napięcia minimalnego (stan tzw. głębokiego rozładowania) to kolejna potencjalna przyczyna całkowitego braku reakcji sprzętu. W takich sytuacjach elektronika zabezpieczająca, umieszczona wewnątrz obudowy baterii, odcina dostęp do jej ogniw w celu uniknięcia pożaru. Podłączenie oryginalnego zasilacza skutkuje tym, że sprzęt nie podejmuje pracy, a dioda informacyjna pozostaje martwa lub miga kodem błędu. Problem ten eliminuje się poprzez wymianę akumulatora, a nie ingerencję w układy zasilania płyty głównej.
Dalsze użytkowanie komputera z niestabilnym zasilaniem niesie za sobą realne zagrożenia dla poprawności działania systemu operacyjnego oraz trwałości wbudowanych nośników danych. Moment, w którym uszkodzone gniazdo gubi styk podczas obciążającej pracy, wymusza błyskawiczne przejście podzespołów na zasilanie bateryjne. Jeśli bateria jest w słabej kondycji, urządzenie wyłącza się nagle, odcinając zasilanie wszystkim układom.
Nagły spadek zasilania uniemożliwia poprawne zakończenie procesów zapisu w pamięci RAM (ulotnej pamięci operacyjnej) i na nośniku magazynującym. W przypadku starszych dysków talerzowych (HDD), niespodziewane odcięcie prądu w trakcie pozycjonowania głowic czytających często skutkuje bezpowrotnym uszkodzeniem powierzchni talerza. Nowoczesne dyski półprzewodnikowe (SSD) posiadają pewne mechanizmy zabezpieczające, jednak powtarzające się przerwy w zasilaniu sprzyjają awariom logicznym systemu plików. Użytkownik doświadcza w takich przypadkach trudności przy próbie uruchomienia systemu, konieczności przeprowadzania ciągłych napraw automatycznych, a ostatecznie – braku dostępu do swoich plików roboczych.
Praca z niestabilnym złączem powoduje nienaturalny wzrost oporu elektrycznego i miejscowe przegrzewanie się styków. Utrzymująca się wysoka temperatura stopniowo kruszy strukturę włókna szklanego będącego budulcem płyty głównej. Zwlekanie z diagnozą niemal zawsze zmienia prostą usterkę o podłożu mechanicznym w poważniejszą awarię elektroniki, wymuszającą znacznie dłuższą procedurę diagnozowania usterek.
Wewnątrz wyrobionego złącza wypaleniu ulega nie tylko powłoka cynowa, ale i same metalowe blaszki stykowe. Poprawienie lutowania odtwarza stabilny przepływ prądu zaledwie na krótki czas. Zabieg taki nie eliminuje pierwotnej przyczyny – braku właściwego oporu mechanicznego utrzymującego wtyczkę zasilacza we właściwej pozycji. Prawidłowa interwencja techniczna zakłada całkowite usunięcie zużytego złącza i instalację fabrycznie dopasowanego, nowego podzespołu.
Specyfika budowy współczesnych urządzeń mobilnych wymaga precyzyjnego demontażu całej jednostki zasadniczej. Złącza wlutowane na stałe umiejscowione są najczęściej po spodniej stronie głównego laminatu. Oznacza to, że bezpieczny dostęp z zewnątrz (nawet przy pomocy bardzo wąskich narzędzi) pozostaje fizycznie niemożliwy bez wcześniejszego demontażu systemu chłodzenia procesora i wypięcia wszystkich tasiemek sygnałowych.
Zasady profilaktyki opierają się na zapewnieniu swobody kablowi zasilającemu. Należy unikać silnego naciągania przewodu wokół obudowy oraz włączać wtyczkę dokładnie pod kątem prostym w stosunku do krawędzi komputera. Zaleca się prowadzić przewód w sposób eliminujący powstawanie tak zwanej dźwigni. Przewody większości oryginalnych zasilaczy wyposażone są w specjalne filtry ferrytowe (charakterystyczne zgrubienia blisko wtyku zasilania). W przypadku niespodziewanego szarpnięcia, taki ciężki filtr potrafi wyłamać cały port ze znaczną siłą, jeśli kabel nie posiada odpowiedniego zapasu długości.
Stabilne i pewne połączenie w obrębie portu zasilającego determinuje poprawne funkcjonowanie wszystkich układów w komputerze. Mechaniczne uszkodzenia tego elementu bywają szczególnie zdradliwe, ponieważ początkowe stadium zużycia często wciąż pozwala na ładowanie baterii po manualnym dociśnięciu przewodu. Taka praktyka powoduje jednak szybką degradację okolicznych punktów lutowniczych oraz stwarza ryzyko nagłego przerwania zasilania w trakcie zapisu danych. Odzyskanie pełnej stabilności i bezpieczeństwa układu zasilania realizuje się poprzez precyzyjną wymianę uszkodzonego gniazda przy użyciu dedykowanych urządzeń mikrolutowniczych.
