Kamera internetowa i mikrofon stały się jednymi z najczęściej używanych podzespołów laptopa odkąd praca zdalna i rozmowy wideo weszły do codzienności. Ich awaria bywa szczególnie uciążliwa tuż przed ważnym spotkaniem.

Kiedy wykonujemy tę naprawę

Wymiana modułu kamery i mikrofonu wykonywana jest, gdy obraz z kamery jest czarny lub zniekształcony mimo poprawnych ustawień systemu, albo rozmówcy nie słyszą dźwięku z wbudowanego mikrofonu, a problem nie wynika ze sterownika.

Jak przebiega naprawa

Diagnoza sprawdza w pierwszej kolejności ustawienia prywatności systemu (blokada dostępu aplikacji do kamery) oraz sterowniki. Jeśli przyczyna jest sprzętowa, moduł kamery i mikrofonu — zwykle zintegrowany w jednej listwie nad ekranem — jest wymieniany na nowy odpowiednik.

Ile to trwa

Wymiana modułu kamery i mikrofonu mieści się z reguły w standardowym czasie naprawy do 3 dni.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto sprawdzić w ustawieniach systemu, czy aplikacje mają zezwolenie na dostęp do kamery i mikrofonu — to częsta, łatwa do przeoczenia przyczyna problemu.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna. Dojazd na terenie Warszawy i okolic realizowany jest gratis, a naprawa objęta jest gwarancją do 12 miesięcy.

Architektura modułu kamery i toru audio w nowoczesnym laptopie

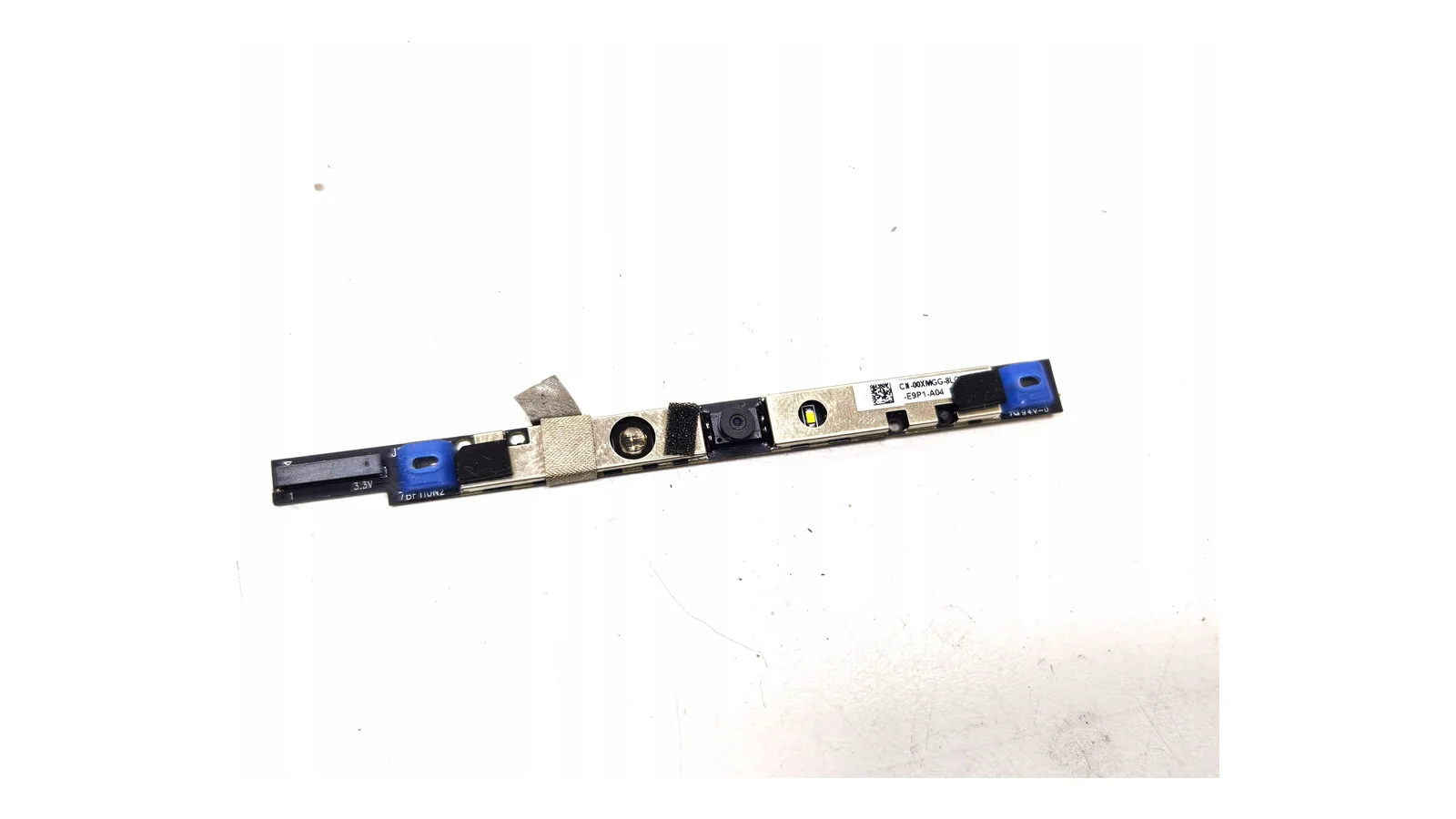

Współczesne komputery przenośne posiadają układ rejestracji obrazu i dźwięku zintegrowany na niewielkiej, podłużnej płytce drukowanej (laminat PCB z elementami elektronicznymi), umieszczonej w górnej części pokrywy matrycy, bezpośrednio nad panelem wyświetlacza. Moduł ten komunikuje się z płytą główną za pośrednictwem wewnętrznej magistrali USB (uniwersalna magistrala szeregowa), której linie sygnałowe są wplecione w główną taśmę ekranu (wiązkę eDP lub LVDS łączącą płytę główną z matrycą).

Na miniaturowym module kamery znajduje się przetwornik optoelektroniczny CMOS (układ scalony rejestrujący padające światło i zamieniający je na sygnał cyfrowy), obiektyw ze stałą ogniskową, procesor sygnałowy ISP (układ przetwarzania obrazu odpowiedzialny za automatyczny balans bieli, ekspozycję i redukcję szumów) oraz kontroler interfejsu UVC (standardowy protokół klasy wideo USB, niewymagający dedykowanych sterowników). W bardziej rozbudowanych konstrukcjach obok kamery RGB montowany jest również przetwornik podczerwieni IR wraz z emiterem podczerwieni (moduł biometryczny współpracujący z funkcją Windows Hello) oraz czujnik ALS (czujnik natężenia oświetlenia otoczenia, automatycznie regulujący jasność podświetlenia ekranu).

Rejestracja dźwięku opiera się najczęściej na miniaturowych mikrofonach MEMS (mikroelektromechaniczne układy scalone lutowane powierzchniowo na płytce drukowanej). W większości konstrukcji stosuje się układ wielomikrofonowy (tzw. mikrofony macierzowe), w którym dwa lub więcej przetworników rozmieszczonych symetrycznie po bokach obiektywu współpracuje z algorytmami kształtowania wiązki (technologia beamforming). Pozwala to na cyfrowe wyciszanie hałasów tła i skupienie czułości na głosie osoby siedzącej bezpośrednio przed ekranem.

Objawy usterki i warianty uszkodzeń modułu wideo-audio

Awarie toru rejestracji obrazu i dźwięku mogą przybierać zróżnicowane formy, w zależności od tego, który element łańcucha sygnałowego uległ degradacji:

Całkowity brak wykrywania urządzenia przez system operacyjny: W menedżerze urządzeń moduł kamery nie występuje wcale lub pojawia się komunikat o nieznanym urządzeniu USB z kodem błędu (np. kod 43 oznaczający niepowodzenie żądania deskryptora urządzenia). Objaw ten wskazuje zazwyczaj na przerwę w linii zasilania 3.3V lub uszkodzenie linii danych magistrali USB.
Zależność działania od kąta otwarcia pokrywy matrycy: Kamera lub mikrofon działają tylko przy określonym odchyleniu ekranu, a poruszenie klapą powoduje zamrożenie obrazu, trzaski dźwięku lub rozłączenie sprzętu. Jest to klasyczny objaw mechanicznego pęknięcia pojedynczych żył w wiązce przewodów przechodzącej przez oś zawiasu.
Czarny ekran przy włączonej diodzie aktywności: Dioda LED sygnalizująca pracę kamery świeci, aplikacje nie zgłaszają błędu braku sprzętu, lecz przesyłany obraz pozostaje całkowicie czarny. Świadczy to najczęściej o uszkodzeniu samego sensora CMOS, awarii procesora ISP na płytce modułu lub zablokowaniu migawki.
Artefakty wizualne i przekłamania kolorystyczne: Pojawianie się pasów, śnieżenia, fioletowej lub zielonej dominanty barwnej wynika z degradacji matrycy światłoczułej, uszkodzenia filtra podczerwieni lub niestabilnego zasilania modułu.
Zniekształcenia lub brak dźwięku z mikrofonu przy w pełni sprawnej kamerze: Głos użytkownika jest bardzo cichy, metaliczny, zaszumiony lub całkowicie niesłyszalny. Może to oznaczać uszkodzenie samej membrany MEMS, uszkodzenie przetwornika analogowo-cyfrowego audio lub fizyczne zatkanie kanału akustycznego w obudowie.
Brak działania funkcji rozpoznawania twarzy: Standardowa kamera wideo przekazuje poprawny obraz, ale system informuje o niedostępności kamery zgodnej z funkcją Windows Hello. Wskazuje to na awarię diody emitującej podczerwień lub dedykowanego sensora IR.

Przyczyny mechaniczne i elektryczne awarii kamery oraz mikrofonu

Ze względu na specyficzne umiejscowienie modułu w ruchomej części laptopa, komponenty te są narażone na określone czynniki zużyciowe i środowiskowe:

Najczęstszą przyczyną problemów jest zmęczenie materiału w taśmie sygnałowej. Każde otwarcie i zamknięcie pokrywy laptopa powoduje zginanie i skręcanie wiązki przewodów poprowadzonej wewnątrz zawiasu. W ciągu kilku lat intensywnej eksploatacji dochodzi do mikroskopijnych pęknięć miedzianych żył sygnałowych, co prowadzi do sporadycznych zaników sygnału, a ostatecznie do trwałej przerwy w obwodzie.

Kolejnym źródłem usterek są naprężenia mechaniczne i uderzenia. Górna krawędź obudowy ekranu jest cienka i elastyczna. Nacisk na pokrywę podczas przenoszenia laptopa w torbie, upadek urządzenia lub zbyt gwałtowne zamykanie klapy może wywołać mikropęknięcia na płytce PCB kamery, uszkodzenie lutów pod układami scalonymi lub odklejenie soczewki obiektywu.

Istotnym zagrożeniem jest również przedostanie się wilgoci. Czyszczenie ekranu za pomocą płynów rozpylanych bezpośrednio na matrycę często prowadzi do spływania kropel pod ramkę ekranu. Ciecz dociera do złącza taśmy kamery, wywołując korozję elektrochemiczną styków oraz zwarcia na elementach zasilających miniaturową płytkę.

Mikrofony MEMS są ponadto szczególnie podatne na zanieczyszczenia mechaniczne. Otwory mikrofonowe w ramce ekranu mają średnicę ułamka milimetra. Gromadzący się w nich kurz, pył czy resztki środków czyszczących blokują przepływ fali dźwiękowej do membrany mikrofonu, powodując drastyczny spadek czułości rejestracji głosu.

Kiedy problem nie leży w samym module kamery i mikrofonu

Przed zakwalifikowaniem modułu do wymiany sprzętowej przeprowadza się weryfikację wykluczającą blokady programowe oraz usterki innych podzespołów komputera:

Częstym źródłem problemu bywa mechaniczna lub elektryczna blokada prywatności. Wiele modeli wyposażonych jest w fizyczny suwak zasłaniający obiektyw (privacy shutter), który po przesunięciu daje efekt czarnego obrazu mimo w pełni sprawnego sensora. Niektóre laptopy posiadają również dedykowany klawisz funkcyjny na klawiaturze lub fizyczny przełącznik na bocznej ściance obudowy, który odcina zasilanie kamery i mikrofonu na poziomie sprzętowym.

Istotną rolę odgrywają ustawienia uprawnień w systemie operacyjnym. Po aktualizacjach systemowych dostęp aplikacji do urządzeń rejestrujących może zostać zablokowany w menu prywatności. Podobny efekt wywołują moduły ochrony prywatności wbudowane w pakiety oprogramowania antywirusowego, które blokują strumieniowanie obrazu bez zgody użytkownika.

Brak działania może również wynikać z uszkodzenia kontrolera płyty głównej. Jeśli magistrala USB w mostku PCH (układ scalony chipsetu zarządzający portami i komunikacją peryferyjną) ulegnie uszkodzeniu lub przepaleniu ulegnie bezpiecznik na linii zasilania 3.3V na płycie głównej, nowy moduł kamery także nie podejmie pracy. Rzetelna diagnoza serwisowa pozwala precyzyjnie odróżnić awarię samego modułu od problemu zlokalizowanego na płycie głównej.

Błędy popełniane podczas prób samodzielnej wymiany

Samodzielny demontaż i próba wymiany modułu kamery w warunkach domowych wiąże się z wysokim ryzykiem uszkodzenia innych, kosztownych komponentów laptopa:

Najbardziej krytycznym zagrożeniem jest uszkodzenie matrycy LCD lub OLED. W nowoczesnych konstrukcjach ramka ekranu jest niezwykle cienka i mocowana za pomocą silnych taśm klejących. Próba jej podważenia bez użycia odpowiednich separatorów i kontrolowanego podgrzania prowadzi niemal zawsze do wyłamania zatrzasków obudowy, a w wielu przypadkach do pęknięcia szklanego podłoża matrycy lub uszkodzenia jej wewnętrznych taśm połączeniowych COF (układ scalony na elastycznej folii doprowadzający sygnał do pikseli ekranu).

Drugim poważnym błędem jest manipulowanie przy złączach bez wcześniejszego odłączenia zasilania i baterii. W taśmie matrycy bezpośrednio obok niskonapięciowych linii sygnałowych kamery (3.3V oraz linie danych USB o amplitudzie kilkuset miliwoltów) przebiega linia zasilania podświetlenia LED o napięciu dochodzącym do 19V. Przypadkowe przekrzywienie wtyku taśmy sygnałowej w gnieździe ZIF (złącze o zerowej sile nacisku) lub dotknięcie metalową pęsetą do pinów pod napięciem powoduje natychmiastowe zwarcie linii 19V do linii danych procesora lub mostka PCH, co kończy się trwałym zniszczeniem płyty głównej.

Często spotykanym błędem jest także zakup niekompatybilnego modułu. Producenci laptopów w ramach tego samego modelu potrafią stosować moduły kamer pochodzące od różnych dostawców, różniące się układem wyprowadzeń (pinout), obsługą protokołów czy obecnością dodatkowych czujników. Montaż nieodpowiedniego wariantu może skutkować brakiem obrazu lub przegrzewaniem się układu.

Metodyka profesjonalnej diagnostyki i wymiany w serwisie

Profesjonalna procedura naprawcza eliminuje ryzyko przypadkowych uszkodzeń i przywraca fabryczne parametry pracy toru audio-wideo:

Proces rozpoczyna się od bezpiecznego rozłączenia obwodów zasilania, w tym wewnętrznego pakietu akumulatorów. Następnie przy użyciu specjalistycznych narzędzi z tworzyw sztucznych i podgrzewaczy serwisowych demontowana jest ramka matrycy z zachowaniem integralności struktury ekranu.

Kolejnym krokiem jest diagnostyka pomiarowa. Przy użyciu multimetru i oscyloskopu weryfikowana jest obecność napięcia zasilającego oraz stan linii komunikacyjnych magistrali USB. Sprawdzana jest ciągłość elektryczna taśmy sygnałowej w różnych położeniach zawiasów, co pozwala ustalić, czy usterka dotyczy samego modułu, czy wiązki przewodów w zawiasie.

Po potwierdzeniu uszkodzenia modułu następuje montaż fabrycznie nowego, w 100% zgodnego elementu. Nowy moduł jest precyzyjnie pozycjonowany w gnieździe obudowy, a kanały akustyczne mikrofonów MEMS są zabezpieczane nowymi uszczelkami akustycznymi, zapobiegającymi powstawaniu echa wewnętrznego. Po ponownym złożeniu obudowy przeprowadzana jest seria testów jakościowych: kalibracja ostrości, test odwzorowania barw, badanie czułości i pasma przenoszenia mikrofonu oraz weryfikacja funkcji biometrycznych.

Najczęściej zadawane pytania

Czy po wymianie modułu kamery jakość obrazu będzie identyczna jak w nowym laptopie?

Wymiana modułu polega na montażu fabrycznie nowego podzespołu o parametrach identycznych z oryginalnie zainstalowanym przez producenta sprzętu. Nowy moduł zapewnia pełną ostrość, właściwy balans bieli oraz fabryczną czułość mikrofonów, przywracając jakość obrazu i dźwięku do stanu pierwotnego.

Dlaczego wbudowany mikrofon przestał działać, mimo że obraz z kamery przekazywany jest bez zakłóceń?

Choć kamera i mikrofony MEMS znajdują się na jednej fizycznej płytce drukowanej, wykorzystują one odrębne tory przetwarzania sygnału i osobne linie komunikacyjne lub przetworniki. Uszkodzenie samej membrany mikrofonu, korozja w kanale akustycznym lub awaria układu kodera audio może wyłączyć funkcję rejestracji dźwięku bez wpływu na pracę przetwornika optycznego kamery.

Czy przy problemach z obrazem konieczna jest wymiana kamery, czy może to być wina samej taśmy matrycy?

Objawy uszkodzenia modułu kamery oraz pęknięcia żył w taśmie matrycy bywają bardzo podobne. Podczas diagnostyki serwisant mierzy ciągłość przewodów oraz stabilność zasilania. Jeśli przyczyną okaże się przerwana wiązka w zawiasie, wymieniana lub regenerowana jest taśma sygnałowa, a sprawny moduł kamery pozostaje na swoim miejscu.

Czy serwisant jest w stanie przeprowadzić wymianę modułu podczas wizyty u klienta?

Podczas wizyty serwisant wykonuje pełną diagnostykę, wyklucza błędy systemowe i sprawdza stan połączeń. W prostszych konstrukcjach wymiana może zostać przeprowadzona na miejscu. W przypadku konstrukcji z silnie klejonymi ramkami matrycy lub konieczności sprowadzenia dedykowanego modułu do rzadkiego modelu, sprzęt jest bezpiecznie pobierany przez kierowcę w trybie door-to-door i naprawiany przy użyciu stacjonarnych separatorów cieplnych, a klient otrzymuje bezpłatny laptop zastępczy na czas trwania procedury.

Czy po wymianie kamery konieczne jest instalowanie dodatkowych sterowników w systemie Windows?

Zdecydowana większość modułów kamer w laptopach to urządzenia klasy UVC (USB Video Class), które są natywnie obsługiwane przez system Windows bez konieczności instalowania zewnętrznych sterowników. Po podłączeniu nowego modułu system automatycznie konfiguruje urządzenie i jest ono natychmiast gotowe do pracy w programach takich jak Microsoft Teams, Zoom czy Skype.

Sprawna komunikacja wideo bez konieczności wychodzenia z domu

Prawidłowo działająca kamera internetowa oraz czuły mikrofon to podstawowe narzędzia codziennej pracy zdalnej, nauki i kontaktu z bliskimi. W przypadku problemów z obrazem lub dźwiękiem zespół serwisowy zapewnia pełne wsparcie techniczne na terenie Warszawy oraz 7 okolicznych powiatów (grodziski, legionowski, otwocki, piaseczyński, pruszkowski, warszawski zachodni, wołomiński). W ramach obsługi door-to-door kierowca odbiera uszkodzony sprzęt bezpośrednio spod wskazanego adresu, a na cały okres naprawy oferowany jest bezpłatny laptop zastępczy z systemem Windows, gwarantujący ciągłość pracy. Każda wykonana usługa montażu nowych podzespołów objęta jest gwarancją do 12 miesięcy.
