Ciemny ekran, na którym mimo wszystko dostrzec można słaby, ledwo widoczny obraz po dokładnym przyjrzeniu się, zwykle oznacza uszkodzenie podświetlenia, a nie samej matrycy.

Na czym polega ta naprawa

Naprawa obejmuje zdiagnozowanie przyczyny braku podświetlenia — inwertera, taśmy podświetlającej lub sterownika — oraz naprawę lub wymianę uszkodzonego elementu.

Kiedy warto z niej skorzystać

Naprawa jest wskazana, gdy ekran laptopa jest bardzo ciemny, ale przy odpowiednim oświetleniu zewnętrznym da się dostrzec na nim obraz systemu.

Ile to trwa

Diagnoza i naprawa podświetlenia mieszczą się z reguły w standardowym czasie do 3 dni.

Warunki

Diagnoza wstępna i wycena są bezpłatne, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

Zasada działania podświetlenia ekranu w laptopach

Ekran ciekłokrystaliczny typu LCD (wyświetlacz wykorzystujący właściwości ciekłych kryształów do polaryzacji światła) sam z siebie nie emituje światła. Do wygenerowania czytelnego dla ludzkiego oka obrazu niezbędne jest źródło światła umieszczone za panelem lub na jego krawędzi. W konstrukcjach przenośnych stosowane są dwa główne rozwiązania technologiczne, które różnią się budową układu zasilania oraz potencjalnymi punktami awarii.

W nowszych laptopach powszechnie stosuje się technologię LED (diody elektroluminescencyjne emitujące światło półprzewodnikowe). Paski z miniaturowymi diodami LED są umieszczone najczęściej wzdłuż dolnej krawędzi matrycy, a specjalne warstwy rozpraszające (dyfuzory światła) rozprowadzają strumień światła równomiernie po całej powierzchni ekranu. Układ ten jest zasilany prądem stałym za pośrednictwem dedykowanego sterownika, zwanego przetwornicą LED Driver (układ scalony kontrolujący napięcie i natężenie prądu płynącego przez diody).

W starszych modelach komputerów przenośnych źródłem światła były miniaturowe świetlówki CCFL (lampy fluorescencyjne z zimną katodą). Świetlówki tego typu wymagają do zapłonu i stabilnej pracy bardzo wysokiego napięcia przemiennego rzędu kilkuset woltów. Napięcie to generowane jest przez inwerter (niewielką przetwornicę impulsową podwyższającą napięcie stałe z płyty głównej do wysokiego napięcia przemiennego), montowany zazwyczaj w dolnej części obudowy ekranu.

Niezależnie od zastosowanej technologii, do prawidłowego działania podświetlenia płyta główna musi przekazać do matrycy trzy podstawowe sygnały elektryczne. Pierwszym z nich jest główne napięcie zasilania, określane w dokumentacji serwisowej jako linia VLED lub linia zasilania głównego (napięcie o wartości około 19 woltów z zasilacza sieciowego lub napięcie baterii). Drugim elementem jest sygnał logiczny włączenia podświetlenia, najczęściej oznaczany jako BL_ON lub DISP_ON (sygnał o napięciu 3,3 wolta informujący układ, że matryca ma zacząć świecić). Trzecią linią jest sygnał regulacji jasności, zwany PWM (modulacja szerokości impulsów, która poprzez zmianę wypełnienia fali prostokątnej pozwala ściemniać lub rozjaśniać ekran). Brak któregokolwiek z tych sygnałów skutkuje całkowitym brakiem światła.

Objawy i warianty usterki podświetlenia matrycy

Usterki układu podświetlenia mogą objawiać się na różne sposoby, w zależności od tego, który element w łańcuchu zasilania uległ uszkodzeniu. Prawidłowe rozpoznanie symptomów pozwala na precyzyjne zaplanowanie procedury pomiarowej.

Brak jakiegokolwiek podświetlenia (efekt ciemnego ekranu): Matryca pozostaje zupełnie czarna, wentylatory laptopa pracują, a diody sygnalizacyjne świecą prawidłowo. Po skierowaniu na matrycę mocnego źródła światła, na przykład latarki pod kątem, na powierzchni ekranu można zauważyć zarysy ikon pulpitu, kursor myszy lub okno logowania systemu Windows.
Podświetlenie gasnące po kilku sekundach od startu: Ekran rozświetla się normalnie w momencie włączania komputera lub pojawienia się logo producenta, po czym natychmiast gaśnie. W starszych układach CCFL jest to typowy objaw zużycia świetlówki lub uszkodzenia transformatora w inwerterze, co wyzwala zabezpieczenie nadnapięciowe. W matrycach LED może świadczyć o zwarciu w jednej z sekcji diod i zadziałaniu zabezpieczenia przeciwzwarciowego w sterowniku.
Nierównomierne podświetlenie lub ciemne plamy: Dolna lub boczna część ekranu staje się wyraźnie ciemniejsza, a na krawędziach widoczne są naprzemienne jasne i ciemne stożki światła. Sytuacja taka występuje w momencie przepalenia pojedynczych segmentów paska diodowego LED.
Migotanie podświetlenia przy poruszaniu klapą: Zmiana kąta nachylenia ekranu powoduje chwilowe zanikanie światła, błyski lub całkowite wyłączenie podświetlenia. Jest to bezpośredni wskaźnik mechanicznego uszkodzenia taśmy sygnałowej w punkcie jej zginania.
Zablokowanie regulacji jasności na minimalnym poziomie: Ekran świeci bardzo słabo, a próby rozjaśnienia za pomocą klawiszy funkcyjnych lub suwaka w systemie operacyjnym nie przynoszą żadnego rezultatu. Taka usterka wiąże się zwykle z uszkodzeniem linii sterującej PWM lub awarią układu sterującego.
Czerwonawe lub różowe zabarwienie bieli przy włączaniu: Objaw występujący w matrycach CCFL, oznaczający wypalenie gazu wewnątrz świetlówki i zbliżający się całkowity koniec jej żywotności.

Podzespoły odpowiedzialne za awarię podświetlenia

Układ podświetlenia to złożony obwód elektryczny, w którym uszkodzenie może wystąpić w kilku różnych miejscach. Diagnoza skupia się na weryfikacji każdego z poniższych komponentów.

Bezpiecznik zasilania podświetlenia na płycie głównej (miniaturowy element SMD montowany powierzchniowo, oznaczany symbolem F lub FUSE) to częsty punkt awarii powstały na skutek chwilowego przepięcia. Jego zadaniem jest ochrona dalszych obwodów zasilania. Gdy ulegnie przepaleniu, linia zasilania zostaje odcięta od złącza matrycy, a ekran pozostaje ciemny.

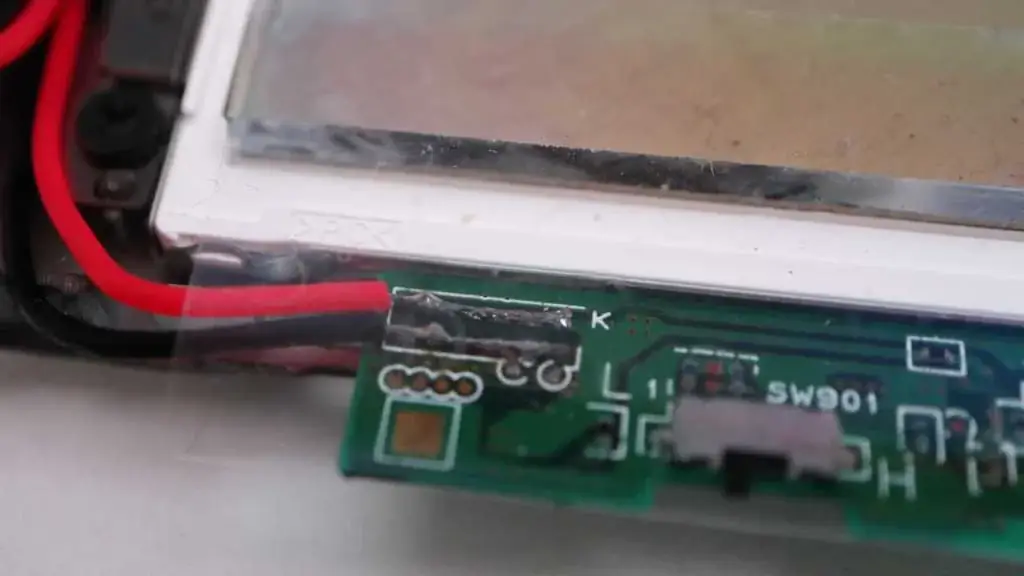

Sterownik podświetlenia (układ scalony LED Driver) odpowiada za podwyższanie napięcia stałego do wartości wymaganej przez diody LED oraz za stabilizację prądu. Awaria tego elementu może nastąpić w wyniku przegrzania, wilgoci lub wewnętrznego zwarcia w strukturze krzemowej.

Taśma matrycy (wiązka przewodów sygnałowych w standardzie eDP — Embedded DisplayPort lub starszym LVDS — Low-Voltage Differential Signaling) łączy płytę główną z panelem ekranu. Ponieważ przechodzi bezpośrednio przez zawias laptopa, podczas każdego otwierania i zamykania pokrywy podlega naprężeniom zginającym. Z czasem dochodzi do zmęczeniowego pęknięcia miedzianych żył odpowiedzialnych za przesyłanie napięcia lub sygnałów sterujących.

Czujnik zamknięcia klapy (hallotron, czyli magnetyczny sensor półprzewodnikowy wykrywający pole magnesu umieszczonego w ramce ekranu) informuje płytę główną o zamknięciu laptopa, co powoduje wygaszenie ekranu w celu oszczędzania energii. W przypadku uszkodzenia czujnika lub zwarcia na jego linii wyjściowej, komputer stale interpretuje stan jako zamkniętą pokrywę, blokując sygnał włączenia podświetlenia.

Pasek diod LED (linijka LED wbudowana w strukturę matrycy) ulega uszkodzeniu na skutek degradacji termicznej. Połączenie szeregowe diod sprawia, że przerwanie obwodu w jednym punkcie może wyłączyć całą sekcję lub całe podświetlenie.

Kiedy ciemny ekran nie oznacza problemu z podświetleniem

Brak podświetlenia bywa mylony z innymi usterkami toru wideo lub płyty głównej. Precyzyjne rozróżnienie tych stanów jest kluczowe dla właściwego przebiegu naprawy.

Brak obrazu generowanego przez układ graficzny objawia się tym, że po oświetleniu matrycy latarką nie widać żadnej treści, ikon ani kursora. Ekran jest całkowicie pozbawiony sygnału. W takim przypadku problem leży po stronie dedykowanej karty graficznej GPU (procesora graficznego), zintegrowanego układu graficznego w procesorze lub pamięci RAM (pamięci o dostępie swobodnym).

Uszkodzenie mechaniczne matrycy (pęknięcie szkła, wylanie ciekłych kryształów) charakteryzuje się obecnością ciemnych plam, pajęczyn pęknięć oraz pionowych lub poziomych kolorowych linii. W tej sytuacji podświetlenie często działa prawidłowo, co widać po świecących białych obszarach w miejscach pęknięć.

Brak przejścia procedury testowej POST (Power-On Self-Test, czyli wstępnego sprawdzenia podzespołów przez oprogramowanie układowe BIOS lub UEFI) oznacza, że laptop w ogóle nie inicjuje procesu uruchamiania systemu. Komputer może włączać wentylatory, ale nie wysyła żadnych sygnałów sterujących do ekranu z powodu uszkodzenia kości pamięci BIOS, procesora lub sekcji zasilania.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego usuwania awarii podświetlenia bez odpowiedniego zaplecza diagnostycznego często prowadzą do zwielokrotnienia kosztów naprawy lub trwałego uszkodzenia komputera.

Najbardziej niebezpiecznym błędem jest manipulowanie przy taśmie matrycy lub odłączanie złącza eDP przy podłączonej baterii głównej laptopa. Nawet przy wyłączonym komputerze na pinach złącza stale obecne jest napięcie zasilania. Wystarczy minimalne przekrzywienie wtyczki podczas wpinania, aby linia zasilania zwarła się z sąsiadującymi liniami danych niskonapięciowych (przesyłającymi sygnały bezpośrednio do procesora lub mostka). Taki błąd w ułamku sekundy powoduje uszkodzenie procesora.

Kolejnym powszechnym błędem jest zakup nowej matrycy na podstawie samego objawu ciemnego ekranu, bez uprzedniego wykonania pomiarów elektrycznych. Jeżeli przyczyną braku światła jest spalony bezpiecznik na płycie głównej lub pęknięta taśma sygnałowa, nowo zakupiony ekran również nie zaświeci.

Spotyka się także próby omijania spalonego bezpiecznika poprzez wlutowywanie kawałka cienkiego drutu, tak zwanego krosa. Brak zabezpieczenia nadprądowego w obwodzie podświetlenia sprawia, że kolejne zwarcie w taśmie matrycy może doprowadzić do wypalenia ścieżek w laminacie płyty głównej lub uszkodzenia złącza.

Niefachowe rozklejanie obudowy ekranu przy użyciu ostrych narzędzi prowadzi zazwyczaj do wyłamania plastikowych zaczepów ramki matrycy, pęknięcia zawiasów, a w skrajnych przypadkach do mechanicznego uszkodzenia delikatnej warstwy ciekłokrystalicznej.

Procedura diagnostyki i naprawy podświetlenia

Naprawa realizowana przez doświadczonych specjalistów opiera się na ściśle określonym protokole pomiarowym i montażowym.

Wstępna weryfikacja i odbiór sprzętu: Laptop jest odbierany przez kierowcę w systemie door-to-door z terenu Warszawy lub okolicznych powiatów, ewentualnie diagnozowany podczas wizyty technika na miejscu. W przypadku naprawy realizowanej w trybie door-to-door diagnostyka laptopa jest bezpłatna. Na czas trwania prac przekazywany jest bezpłatny laptop zastępczy z systemem Windows, bez konieczności wpłacania kaucji.
Bezpieczny demontaż i odłączenie zasilania: Prace rozpoczynają się od całkowitego odłączenia zasilacza oraz odpięcia wewnętrznej baterii litowo-jonowej na stanowisku zabezpieczonym przed wyładowaniami elektrostatycznymi ESD (ochrona przed wyładowaniami ładunków statycznych).
Pomiary napięć i sygnałów na złączu matrycy: Za pomocą multimetru cyfrowego oraz oscyloskopu mierzona jest obecność napięcia zasilania głównego VLED, napięcia aktywacji BL_ON oraz przebiegu modulacji PWM.
Lokalizacja uszkodzonego komponentu: W zależności od wyników pomiarów weryfikowana jest ciągłość taśmy sygnałowej na zgięciach zawiasów, stan bezpieczników SMD, praca układu przetwornicy LED Driver oraz stan czujnika hallotronowego.
Wymiana lub naprawa podzespołu: Uszkodzone elementy są wymieniane z zachowaniem standardów lutowania precyzyjnego. W przypadku naprawy wykorzystywane są wyłącznie nowe części zamienne, co gwarantuje pełną zgodność elektryczną i trwałość. W zależności od modelu laptopa (m.in. Acer, Asus, Dell, HP, Lenovo, MSI, Samsung czy Toshiba) naprawiana jest płyta główna, wymieniana taśma matrycy lub montowany nowy panel wyświetlacza.
Testy stabilności i kontrola jakości: Po złożeniu urządzenie przechodzi testy ciągłej pracy pod obciążeniem, sprawdzany jest zakres regulacji jasności oraz stabilność podświetlenia przy dynamicznym poruszaniu pokrywą matrycy. Całość prac objęta jest gwarancją do 12 miesięcy.

Najczęściej zadawane pytania dotyczące podświetlenia matrycy

Czy do usunięcia braku podświetlenia zawsze trzeba wymieniać całą matrycę?

Nie, w przeważającej liczbie przypadków usterka nie tkwi w samym szkle matrycy, lecz w elementach dostarczających do niej prąd i sygnały sterujące. Bardzo często wystarcza wymiana taśmy matrycy w zawiasie, wymiana bezpiecznika SMD lub naprawa sterownika podświetlenia na płycie głównej. Wymiana całej matrycy jest konieczna jedynie wtedy, gdy doszło do trwałego uszkodzenia wbudowanego paska LED lub gdy konstrukcja panelu uniemożliwia jego bezpieczny demontaż.

Dlaczego obraz na ekranie staje się widoczny dopiero po poświeceniu latarką?

Ciekłe kryształy na matrycy nadal polaryzują światło i układają się w odpowiednie piksele, generując właściwy obraz systemu. Z powodu braku wewnętrznego źródła światła (diod LED lub świetlówki CCFL) obraz ten jest jednak niewidoczny na ciemnym tle. Zewnętrzne źródło światła, takie jak latarka, zastępuje brakujące podświetlenie wewnętrzne, umożliwiając dostrzeżenie pracy komputera.

Czy po naprawie podświetlenia pliki na dysku pozostają bezpieczne?

Tak, naprawa podświetlenia dotyczy wyłącznie toru zasilania i wyświetlania obrazu. Dysk twardy (HDD lub SSD) nie podlega żadnym modyfikacjom, a system operacyjny oraz wszystkie dokumenty, zdjęcia i programy pozostają w nienaruszonym stanie. Domyślnie nie prosimy również o podawanie hasła do systemu operacyjnego, chyba że weryfikacja specyficznych sterowników graficznych wymaga zalogowania, o czym informujemy z wyjaśnieniem przyczyny.

W jaki sposób można skorzystać z bezpłatnego laptopa zastępczego?

Bezpłatny laptop zastępczy z zainstalowanym systemem Windows przysługuje bezwarunkowo przy każdej naprawie laptopa realizowanej przez nasz zespół. Urządzenie wydawane jest bez pobierania kaucji i bez limitu czasowego na cały okres trwania diagnostyki i naprawy. Sprzęt zastępczy pozwala na nieprzerwaną pracę biurową, przeglądanie internetu oraz realizację codziennych zadań podczas oczekiwania na naprawę własnego komputera.

Jakie obszary obejmuje obsługa z dojazdem?

Obsługujemy teren całej Warszawy oraz miejscowości w promieniu do 40 kilometrów. Zasięg dojazdu obejmuje 7 ościennych powiatów: grodziski, legionowski, otwocki, piaseczyński, pruszkowski, warszawski zachodni oraz wołomiński. Sprzęt może zostać odebrany przez kierowcę bezpośrednio z domu lub firmy, a po wykonanej naprawie dostarczony pod wskazany adres.

Precyzyjna naprawa układów podświetlenia matrycy

Prawidłowe przywrócenie funkcji podświetlenia w laptopie wymaga szczegółowych pomiarów elektronicznych, znajomości schematów płyt głównych oraz ostrożności przy pracach z delikatnymi połączeniami matrycy. Zastosowanie wyłącznie nowych części zamiennych oraz profesjonalna weryfikacja linii sygnałowych eliminują ryzyko powtórnego wystąpienia usterki i pozwalają na bezpieczną, komfortową eksploatację ekranu przez długi czas.
