Płyny słodkie i słone — kawa, herbata, napoje gazowane — są znacznie bardziej szkodliwe dla elektroniki niż czysta woda, ponieważ pozostawiają na płycie głównej przewodzący prąd osad, który stopniowo koroduje ścieżki nawet długo po wyschnięciu.

Objaw

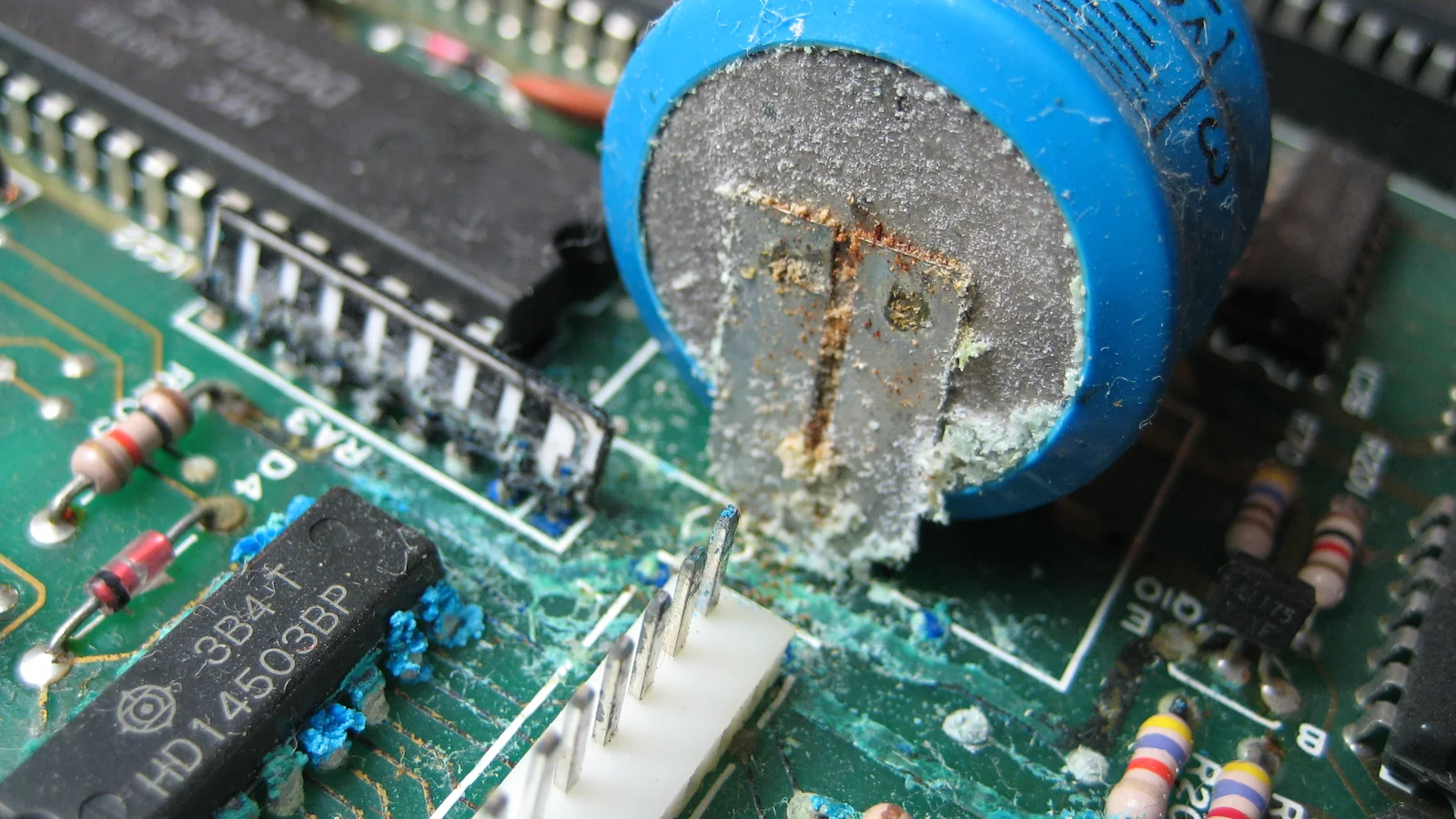

Laptop przestał działać jakiś czas po zalaniu, mimo że bezpośrednio po incydencie pozornie funkcjonował normalnie — korozja postępuje stopniowo, więc usterka ujawnia się z opóźnieniem. Czasem widoczne są zielonkawe lub białawe naloty na płycie.

Możliwe przyczyny

Osad z płynu słodzonego lub słonego przewodzący prąd między sąsiednimi ścieżkami.
Postępująca korozja miedzianych ścieżek pod wpływem wilgoci i zanieczyszczeń.
Zwarcia wtórne powstające z czasem w miejscach osadu.

Co robimy

Płyta główna jest dokładnie czyszczona specjalistycznymi środkami usuwającymi osad i korozję, a następnie sprawdzana pod mikroskopem pod kątem przerwanych lub skorodowanych ścieżek. Uszkodzone fragmenty są naprawiane lub mostkowane, a płyta testowana pod obciążeniem przed oddaniem sprzętu.

Ile to trwa

Regeneracja płyty głównej po korozji mieści się z reguły w standardowym czasie do 3 dni, czasem dłużej przy rozległych uszkodzeniach.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto jak najszybciej po zalaniu wyłączyć laptopa i odłączyć od zasilania — im dłużej płyn działa na ścieżki, tym większy zakres korozji do naprawienia.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna, dojazd na terenie Warszawy i okolic realizowany jest gratis. Naprawa objęta jest gwarancją do 12 miesięcy.

Różnice w oddziaływaniu różnych płynów na elementy elektroniczne

Nie każdy płyn wywołuje takie same zniszczenia w strukturze obwodów drukowanych. Stopień degradacji komponentów zależy od składu chemicznego cieczy, jej przewodności elektrycznej, kwasowości oraz właściwości higroskopijnych (zdolności do pochłaniania i zatrzymywania wilgoci z otoczenia).

Słodkie napoje, takie jak herbata z cukrem, kawa, soki owocowe czy napoje gazowane, stanowią jedno z największych zagrożeń dla laminatu. Cukier tworzy gęstą, lepką powłokę, która po odparowaniu wody nie wysycha całkowicie, lecz wiąże cząsteczki pary wodnej z powietrza. Sprawia to, że proces niszczenia metali trwa nieprzerwanie przez wiele tygodni. Dodatkowo napoje gazowane i soki zawierają kwasy organiczne, w tym kwas fosforowy i kwas cytrynowy, które bezpośrednio wchodzą w reakcję z miedzią, cyną i ołowiem, trawiąc ścieżki sygnałowe oraz pola lutownicze.

Płyny słone, takie jak zupy, woda mineralna o wysokiej zawartości minerałów, woda morska czy napoje izotoniczne, charakteryzują się bardzo wysokim stężeniem elektrolitów (substancji zdolnych do przewodzenia prądu elektrycznego w roztworze dzięki obecności wolnych jonów). Jony sodu, potasu i chloru w połączeniu z napięciem zasilającym obecnym na płycie wywołują gwałtowną elektrokorozję (niszczenie metalu pod wpływem prądu i reakcji chemicznej). W takich warunkach zniszczenie połączeń lutowanych pod miniaturowymi elementami SMD (komponentami montowanymi powierzchniowo) następuje w czasie od kilkunastu minut do paru godzin od kontaktu z cieczą.

Płyny zawierające alkohol, na przykład piwo, wino lub drinki, łączą w sobie działanie wody, cukrów oraz kwasów. Choć czysty alkohol etylowy odparowuje szybko i nie powoduje korozji, to gotowe napoje alkoholowe pozostawiają trwały, przewodzący osad. Wnika on pod układy scalone i tworzy pasożytnicze ścieżki prądowe (niepożądane połączenia o niezerowej rezystancji).

Napoje mleczne oraz kawa z mlekiem wprowadzają na powierzchnię płyty białka i tłuszcze. Substancje te ulegają szybkiemu rozkładowi biologicznemu pod wpływem temperatury pracy podzespołów, co prowadzi do zakwaszenia środowiska wokół połączeń lutowniczych oraz trwałego uszkodzenia powłoki zabezpieczającej laminat (solder maski, czyli warstwy ochronnego lakieru na płycie).

Mechanizm elektrochemiczny i powstawanie uszkodzeń z opóźnieniem

Wielu użytkowników laptopów marek takich jak Asus, Dell, Lenovo, HP, Acer czy Toshiba po zalaniu sprzętu obserwuje, że urządzenie nadal działa bez widocznych zakłóceń. Jest to sytuacja pozorna, wynikająca ze specyfiki zjawisk elektrochemicznych zachodzących na powierzchni płytki drukowanej PCB (Printed Circuit Board).

Współczesny laptop nigdy nie jest całkowicie pozbawiony zasilania, nawet gdy system operacyjny zostanie zamknięty, a zasilacz sieciowy odłączony. Wewnątrz obudowy stale podłączona pozostaje bateria główna, a w wielu modelach także dodatkowa bateria podtrzymująca ustawienia zegara czasu rzeczywistego (bateria RTC, Real-Time Clock). Napięcie z tych źródeł stale zasila przetwornice pomocnicze, generujące linie zasilania Always On (linie napięć 3,3V oraz 5V działające w stanie czuwania) oraz układ kontrolera wbudowanego KBC/EC (układu zarządzającego startem płyty, klawiaturą i ładowaniem).

W momencie, gdy płyn o właściwościach elektrolitycznych połączy dwie ścieżki o różnym potencjale elektrycznym, rozpoczyna się proces elektrolizy. Na anodzie (ścieżce o wyższym potencjale) dochodzi do utleniania miedzi. Atomy metalu przechodzą do roztworu w postaci jonów, co prowadzi do fizycznego ubytku materiału przewodzącego. Na powierzchni płyty pojawia się charakterystyczny nalot w kolorze zielonym, niebieskim lub szarym, będący mieszaniną soli miedzi i cyny.

Szczególnie wrażliwe na ten proces są przelotki (via, czyli mikroskopijne, metalizowane tulejki łączące poszczególne warstwy ścieżek wewnątrz wielowarstwowego laminatu). Wystarczy strawienie warstwy miedzi o grubości kilkunastu mikrometrów wewnątrz jednej przelotki, aby linia sygnałowa straciła ciągłość, co skutkuje brakiem możliwości uruchomienia sprzętu, zanikiem obrazu lub problemami z wykrywaniem pamięci RAM i dysków.

Kolejnym zjawiskiem jest migracja jonowa i powstawanie dendrytów metalicznych (mikroskopijnych struktur krystalicznych), które narastają w poprzek odstępów izolacyjnych między nóżkami układów scalonych. Gdy taki dendryt połączy linię wysokiego napięcia (główną szynę zasilania 19V lub 20V) z linią sygnałową procesora lub mostka hybrydowego PCH (Platform Controller Hub), dochodzi do natychmiastowego przebicia i trwałego zniszczenia struktury krzemowej układu scalonego.

Błędy przy próbie samodzielnego ratowania zalanego laptopa

Niewłaściwe postępowanie bezpośrednio po kontakcie z płynem często zamienia usterkę możliwą do usunięcia przez czyszczenie w konieczność zaawansowanej odbudowy wielu obwodów lub wymiany podzespołów.

Do najczęstszych błędów należy zasypywanie urządzenia surowym ryżem, kaszą lub żwirkiem silikonowym. Produkty te nie mają fizycznej możliwości wyciągnięcia wilgoci spod gęsto upakowanych układów scalonych w obudowach BGA (Ball Grid Array, układach montowanych na siatce mikroskopijnych kulek lutowniczych). Ponadto pył skrobiowy z ryżu wnika w szczeliny wentylacyjne i łączy się z płynem, tworząc lepką masę, która oblepia łożyska wentylatorów chłodzenia oraz utrudnia późniejsze chemiczne mycie laminatu.

Równie niebezpieczne jest suszenie laptopa gorącym powietrzem z suszarki do włosów, opalarki lub kładzenie go na grzejniku. Ciepło przyspiesza odparowanie samej wody, jednak pozostawia na płycie skondensowany osad soli mineralnych i cukrów, który staje się jeszcze bardziej żrący. Dodatkowo strumień gorącego powietrza może zdeformować plastikowe elementy klawiatury, zniszczyć prowadnice klawiszy oraz uszkodzić membrany stykowe.

Poważnym zagrożeniem jest włączanie laptopa po kilku godzinach suszenia, aby sprawdzić, czy działa. Jeśli na powierzchni płyty pozostały choćby mikroskopijne resztki wilgoci zmieszane z solami, podanie pełnego napięcia roboczego wywołuje natychmiastowe łuki elektryczne i wypalenie ścieżek zasilania. Często dochodzi wtedy do zwęglenia samego laminatu FR4 (materiału nośnego płyty z włókna szklanego i żywicy epoksydowej), który po zwęgleniu staje się przewodnikiem prądu i wymaga mechanicznego frezowania uszkodzonego obszaru.

Kolejnym błędem jest próba miejscowego czyszczenia płyty zmywaczem do paznokci, spirytusem salicylowym lub wodą utlenioną. Zmywacze zawierające aceton bezpowrotnie rozpuszczają tworzywa sztuczne gniazd oraz folie izolacyjne, natomiast spirytus salicylowy zawiera kwas salicylowy, który po wyschnięciu tworzy krystaliczny osad przyspieszający korozję. Czyszczenie wacikami bez pełnego demontażu płyty powoduje jedynie rozepchnięcie zanieczyszczeń w głąb szczelin pod układy scalone.

Etapy profesjonalnej naprawy i regeneracji płyty po korozji

Proces przywracania sprawności płycie głównej dotkniętej korozją wymaga zachowania ścisłej procedury technologicznej oraz użycia specjalistycznego sprzętu laboratoryjnego.

Pierwszym krokiem jest całkowity demontaż obudowy i odłączenie wszelkich źródeł zasilania, w tym wewnętrznego pakietu akumulatorów oraz baterii podtrzymującej zegar czasu rzeczywistego. Z płyty usuwane są wszystkie elementy demontowalne: moduły pamięci RAM, dyski półprzewodnikowe M.2, karta sieci bezprzewodowej Wi-Fi, układ chłodzenia z rurkami cieplnymi (heatpipe) oraz wszelkie folie termoprzewodzące i taśmy izolacyjne.

Następnie wykonywana jest wstępna inspekcja optyczna pod mikroskopem stereoskopowym o dużym powiększeniu. Serwisant lokalizuje wszystkie ogniska korozji, sprawdza stan pól lutowniczych pod układami scalonymi i ocenia stopień utlenienia poszczególnych sekcji zasilania.

Kolejnym etapem jest chemiczne czyszczenie w ultradźwiękowej myjce laboratoryjnej. Płyta główna jest zanurzana w dedykowanych roztworach chemicznych, które rozpuszczają tlenki metali, sole oraz skrystalizowane osady cukrowe. Zjawisko kawitacji (powstawania i zapadania się mikroskopijnych pęcherzyków gazu pod wpływem fal ultradźwiękowych) umożliwia skuteczne wypłukanie zanieczyszczeń z trudno dostępnych przestrzeni pod układami BGA o prześwicie wynoszącym zaledwie ułamek milimetra. Po kąpieli chemicznej płyta jest płukana alkoholem izopropylowym o wysokiej czystości (IPA), a następnie poddawana procesowi suszenia w komorze grzewczej o kontrolowanej temperaturze i wilgotności.

Po wysuszeniu następuje właściwa regeneracja połączeń elektrycznych. W miejscach, gdzie korozja strawiła miedź, przeprowadzana jest rekonstrukcja ścieżek przy użyciu emaliowanego mikromutu miedzianego (cienkiego drutu nawojowego). Wymieniane są wszystkie skorodowane elementy pasywne (rezystory, kondensatory ceramiczne SMD, dławiki), których elektrody uległy degradacji. Jeśli korozja wniknęła pod kulki lutownicze układów BGA, konieczne jest wylutowanie układu, oczyszczenie pól lutowniczych, nałożenie nowych kulek ze spoiwa lutowniczego (reballing) i ponowny montaż na stacji lutowniczej.

Odsłonięte fragmenty miedzi i naprawione połączenia są zabezpieczane nową warstwą maski lutowniczej (solder maski utwardzanej promieniami UV). Chroni to odbudowane obwody przed wpływem wilgoci z otoczenia w dalszym toku eksploatacji.

Ostatnim etapem są pomiary elektryczne. Przed podaniem zasilania mierzone są spadki napięć i rezystancje względem masy na wszystkich cewkach głównych przetwornic impulsowych (np. sekcji zasilania procesora VCORE, układu graficznego, pamięci operacyjnej i mostka). Po wykluczeniu zwarć płyta jest uruchamiana w kontrolowanych warunkach laboratoryjnych i poddawana testom obciążeniowym weryfikującym stabilność termiczną i prądową.

Kiedy objawy wskazują na inny problem niż uszkodzenie płyty głównej

Zalanie laptopa płynem słodkim lub słonym nie zawsze oznacza, że jedynym lub głównym uszkodzonym elementem jest sama płyta główna. Często ciecz zatrzymuje się na innych podzespołach, wywołując mylące objawy.

Bardzo częstym zjawiskiem jest uszkodzenie samej klawiatury membranowej. Pomiędzy kilkoma warstwami folii ze ścieżkami węglowymi dochodzi do uwięzienia wilgoci, co powoduje zwarcie poszczególnych linii matrycy klawiatury. Objawia się to ciągłym wpisywaniem jednego znaku, brakiem reakcji części klawiszy lub zablokowaniem uruchamiania laptopa, jeśli przycisk włącznika zasilania jest zintegrowany z modułem klawiatury. W takim przypadku sama płyta główna może pozostać nienaruszona, a naprawa polega na wymianie modułu klawiatury.

Innym elementem podatnym na zalanie są dodatkowe płytki peryferyjne (daughterboard, czyli małe płytki pomocnicze), na których umieszczone są złącza USB, gniazda audio mini-jack, czytniki kart pamięci lub gniazdo zasilania DC. Gdy ciecz trafi na taką płytkę, zwarcie na linii zasilania USB (5V) potrafi zablokować start całej płyty głównej z powodu zadziałania zabezpieczeń nadprądowych OCP (Over Current Protection). Wystarczy odłączenie lub regeneracja małej płytki peryferyjnej, aby przywrócić sprawność całego komputera.

Zalanie może również objąć elektronikę matrycy LCD lub taśmę sygnałową eDP (Embedded DisplayPort). Jeśli ciecz dostanie się do złącza taśmy na matrycy, dochodzi do zwarcia linii zasilania podświetlenia (często rzędu 19V) z liniami sygnałowymi danych. Może to skutkować brakiem obrazu, zanikiem podświetlenia lub pasami na ekranie, podczas gdy sama jednostka centralna i płyta pracują prawidłowo.

Warto także wspomnieć o baterii akumulatorów. Wewnętrzny układ elektroniczny BMS (Battery Management System, system zarządzania baterią), który nadzoruje pracę ogniw litowo-jonowych lub litowo-polimerowych, może po kontakcie z płynem trwale odciąć zasilanie w celach bezpieczeństwa. Laptop przestaje wówczas pracować na akumulatorze lub nie rozpoznaje baterii, mimo że tor ładowania na płycie głównej pozostaje sprawny.

Najczęściej zadawane pytania o naprawę po zalaniu

Czy regeneracja płyty po zalaniu jest opłacalna w porównaniu z zakupem nowej płyty?

W większości przypadków profesjonalna regeneracja skorodowanej płyty głównej jest rozwiązaniem znacznie bardziej ekonomicznym niż zakup nowego podzespołu. Fabrycznie nowe płyty główne u producentów osiągają bardzo wysokie ceny, często stanowiąc ponad połowę wartości całego urządzenia. Z kolei zakup płyt używanych wiąże się ze sporym ryzykiem trafienia na egzemplarz po nieprofesjonalnych naprawach lub również po zalaniu. Prawidłowo przeprowadzona regeneracja przywraca fabryczne parametry elektryczne i jest objęta gwarancją do 12 miesięcy.

Jak szybko należy zgłosić zalany laptop do diagnostyki?

Zaleca się jak najszybsze przekazanie sprzętu do diagnostyki serwisowej. W przypadku kontaktu ze słodkimi lub słonymi cieczami każda doba zwłoki pogłębia degradację miedzianych ścieżek i połączeń pod układami BGA z powodu obecności napięcia podtrzymującego z baterii. Szybka interwencja pozwala ograniczyć zakres naprawy do chemicznego mycia i wymiany drobnych elementów pasywnych, zapobiegając konieczności skomplikowanej rekonstrukcji wielowarstwowego laminatu.

Czy podczas naprawy laptopa po zalaniu można korzystać ze sprzętu zastępczego?

Tak, przy każdej naprawie laptopa zapewniany jest bezpłatny laptop zastępczy z zainstalowanym systemem Windows. Urządzenie wydawane jest bez kaucji oraz bez limitu czasowego na cały okres trwania diagnostyki i regeneracji płyty głównej. Pozwala to na swobodne kontynuowanie pracy lub nauki bez przestojów.

Czy dane na dysku twardym są bezpieczne po zalaniu komputera?

W przeważającej większości sytuacji dane użytkownika pozostają nienaruszone. Nośniki danych, takie jak dyski SSD M.2 NVMe czy dyski 2,5 cala SATA, są osobnymi modułami i rzadko ulegają bezpośredniemu zalaniu. Nawet jeśli ciecz dotrze do powierzchni dysku, po bezpiecznym odłączeniu nośnika możliwe jest zweryfikowanie spójności plików lub wykonanie ich bezpośredniej kopii bezpieczeństwa.

Dlaczego do naprawy po korozji stosuje się wyłącznie nowe podzespoły?

Zastosowanie wyłącznie nowych elementów SMD (rezystorów, kondensatorów, tranzystorów MOSFET, kontrolerów przetwornic) gwarantuje odpowiednią trwałość naprawy i właściwe parametry prądowo-napięciowe. Używane elementy z demontażu mogą mieć mikropęknięcia struktury lub obniżoną odporność na temperaturę, co mogłoby prowadzić do ponownych awarii w przyszłości.

Rzeczowa diagnostyka i bezpieczna odbudowa obwodów drukowanych

Skuteczna naprawa płyty głównej po kontakcie z agresywnymi płynami wymaga połączenia wiedzy z zakresu chemii, inżynierii materiałowej oraz mikrolutowania. Kluczem do pełnego sukcesu jest całkowite usunięcie zarzewia korozji poprzez neutralizację osadów w myjce ultradźwiękowej, a nie jedynie powierzchowne przetarcie widocznych nalotów. Dzięki dokładnej inspekcji mikroskopowej, wymianie uszkodzonych elementów na nowe oraz odbudowie metalizacji przelotek, płyta główna odzyskuje pełną stabilność działania.

Wszystkie czynności diagnostyczne dla laptopów w modelu door-to-door są bezpłatne, a odbiór i dostarczenie sprzętu na terenie Warszawy oraz okolicznych powiatów odbywa się bez opłat dojazdowych. Dopełnieniem wykonanej regeneracji jest gwarancja do 12 miesięcy oraz bezwarunkowe wsparcie techniczne po naprawie do 30 dni.
