Wbudowany czytnik kart SD bywa niedoceniany, dopóki nie zawiedzie — dla fotografów i osób pracujących z kartami pamięci to jeden z ważniejszych portów w laptopie, a jego awaria oznacza konieczność korzystania z zewnętrznego czytnika.

Kiedy podzespół wymaga naprawy

Naprawa czytnika kart SD rozważana jest, gdy laptop nie wykrywa włożonej karty mimo jej sprawności potwierdzonej na innym urządzeniu, gdy transfer danych jest wyjątkowo wolny lub obarczony błędami, albo gdy mechanizm wysuwania karty jest fizycznie uszkodzony.

Co robimy

Diagnoza sprawdza działanie czytnika z kilkoma różnymi kartami pamięci, żeby wykluczyć uszkodzenie samej karty. Przy potwierdzonej usterce sprzętowej moduł czytnika jest wymieniany na nowy odpowiednik, zintegrowany zwykle z płytą główną lub osobną małą płytką.

Ile to trwa

Naprawa lub wymiana czytnika kart SD mieści się z reguły w standardowym czasie do 3 dni.

Co można zrobić samemu, zanim przyjedzie serwisant

Warto sprawdzić czytnik z kilkoma różnymi kartami pamięci — jeśli żadna nie zostaje wykryta, to mocna wskazówka, że problem leży w laptopie, a nie w kartach.

Warunki

Diagnoza laptopa w trybie door-to-door jest bezpłatna, dojazd na terenie Warszawy i okolic realizowany jest gratis. Naprawa objęta jest gwarancją do 12 miesięcy.

Budowa i konstrukcja wbudowanego czytnika kart SD

Współczesne laptopy wykorzystują czytniki kart pamięci montowane w dwóch wariantach konstrukcyjnych. W smukłych konstrukcjach przenośnych oraz urządzeniach z płytami głównymi o zwartej strukturze (spotykanych między innymi w sprzęcie marek Dell, Lenovo, HP, Asus czy Acer) gniazdo kart SD oraz kontroler zarządzający przesyłem danych są wlutowane bezpośrednio w laminat płyty głównej. Z kolei w większych laptopach roboczych i modelach multimedialnych moduł czytnika bywa zlokalizowany na wydzielonej płytce pomocniczej (tak zwanej płytce I/O lub daughterboard), połączonej z płytą główną za pośrednictwem elastycznej taśmy sygnałowej FFC (ang. Flexible Flat Cable).

Sam moduł czytnika składa się z precyzyjnych elementów mechanicznych i elektronicznych odpowiedzialnych za prawidłowy transfer:

Gniazdo połączeniowe ze stykami sprężystymi — zestaw pozłacanych pinów z miedzi berylowej lub fosforobrązu, zapewniających niski opór elektryczny i odporność na ścieranie. Piny odpowiadają za linie zasilania 3.3V, masę (GND), sygnał zegarowy (CLK), magistralę komend (CMD) oraz równoległe linie danych (DAT0–DAT3 w standardowym trybie oraz dodatkowe wyprowadzenia dla szyny wysokich prędkości UHS-II).
Czujnik obecności karty (Card Detect) — miniaturowy styk mechaniczny ulegający zwarciu lub rozwarciu po wsunięciu nośnika do samego końca, co wysyła sygnał przerwania do kontrolera sprzętowego.
Czujnik blokady zapisu (Write Protect) — mechaniczna blaszka sprężynowa badająca fizyczne położenie plastikowego suwaka zabezpieczającego na bocznej ściance włożonej karty SD.
Mechanizm zapadkowy (Push-Push lub Push-Pull) — miniaturowa prowadnica ze sprężyną spiralną i ruchomym wodzikiem, która blokuje nośnik w gnieździe i umożliwia jego płynne wysunięcie po ponownym naciśnięciu.
Dedykowany kontroler magistrali — układ scalony (produkowany najczęściej przez firmy Realtek, Genesys Logic lub Ricoh), który odpowiada za konwersję sygnałów protokołu Secure Digital na format magistrali PCIe (ang. Peripheral Component Interconnect Express) lub wewnętrznej magistrali USB 2.0 / USB 3.0.

Warianty i typowe objawy awarii czytnika

Uszkodzenia wbudowanych czytników kart pamięci dzielą się na usterki mechaniczne, zwarcia elektryczne oraz zaburzenia komunikacji na magistrali logicznej:

Całkowity brak reakcji na włożenie nośnika — system operacyjny nie odnotowuje wsunięcia karty, nie pojawia się powiadomienie dźwiękowe, a Menedżer Urządzeń nie wykazuje zmian w konfiguracji sprzętowej. Taki stan wskazuje na wyłamanie pinu detekcji (Card Detect), przepalenie bezpiecznika polimerowego na linii zasilania 3.3V lub wewnętrzne uszkodzenie krzemowej struktury kontrolera po przepięciu elektrostatycznym.

Fałszywy komunikat o blokadzie zapisu — użytkownik może swobodnie odczytywać pliki, jednak każda próba modyfikacji, zapisu nowego dokumentu lub sformatowania nośnika kończy się błędem ochrony przed zapisem. Objaw ten występuje, gdy wewnętrzna blaszka czujnika Write Protect ulegnie odkształceniu, zablokowaniu przez drobiny kurzu lub trwałemu zwarciu do masy.

Ciągłe żądanie formatowania i błędy partycji RAW — po włożeniu karty system rozpoznaje obecność napędu, lecz nie potrafi odczytać struktury katalogów i wyświetla monit o konieczności zainicjowania formatowania. Jeśli karta jest sprawna na innym komputerze, oznacza to degradację połączeń lutowanych pod kontrolerem (powstanie mikropęknięć w spoiwie BGA) lub zabrudzenie styków odpowiedzialnych za przesył danych.

Zacięcie mechaniczne karty wewnątrz gniazda — nośnik po wciśnięciu nie blokuje się na docelowej głębokości bądź nie daje się wysunąć mimo ponownego dociśnięcia. Jest to konsekwencja wyłamania plastikowego wodzika w mechanizmie push-push lub pęknięcia wewnętrznej sprężyny powrotnej.

Zrywanie transferu i nagły spadek prędkości odczytu — kopiowanie dużych paczek plików (na przykład zdjęć w formacie bezstratnym RAW lub materiałów wideo w rozdzielczości 4K) ulega zatrzymaniu w trakcie operacji z błędem wejścia/wyjścia (I/O). Przyczyną bywa przegrzewanie się uszkodzonego kontrolera czytnika bądź uszkodzenie miniaturowych kondensatorów filtrujących tętnienia zasilania.

Kiedy problem leży poza czytnikiem laptopa

Przed zakwalifikowaniem modułu do naprawy sprzętowej konieczne jest wyeliminowanie czynników zewnętrznych, które dają identyczne objawy:

Uszkodzenie samej karty pamięci — komórki pamięci flash NAND posiadają określoną żywotność liczoną w cyklach zapisu. Uszkodzenie wewnętrznego mikrokontrolera karty lub zużycie bloków pamięci skutkuje błędami odczytu i przejściem nośnika w permanentny stan awaryjny.

Wada lub wyeksploatowanie adaptera microSD na SD — w przypadku korzystania z miniaturowych kart microSD umieszczanych w adapterze pełnowymiarowym, bardzo często dochodzi do poluzowania styków wewnątrz plastikowej obudowy adaptera lub samoistnego przesuwania się bocznego suwaka blokady zapisu podczas wsuwania do slotu.

Niezgodność standardów technologicznych — starsze czytniki zintegrowane w laptopach sprzed kilku generacji obsługują wyłącznie standardy SD (do 2 GB) oraz SDHC (do 32 GB). Próba odczytania nośnika o pojemności 64 GB lub większej (standard SDXC i SDUC) w takim urządzeniu może skutkować brakiem obsługi formatu plików exFAT lub całkowitą niewykrywalnością karty.

Konflikty oprogramowania układowego i sterowników — wyłączenie kontrolera w ustawieniach BIOS/UEFI, nieprawidłowo skonfigurowane zarządzanie energią na szynie PCIe (funkcja ASPM — ang. Active State Power Management) lub błędy wpisów w rejestrze systemowym Windows po nieudanych aktualizacjach potrafią zablokować prawidłowo działający podzespół.

Błędy przy próbie samodzielnej naprawy czytnika

Podejmowanie prób naprawy delikatnego gniazda kart pamięci przy użyciu domowych narzędzi często prowadzi do poważniejszych awarii całego komputera:

Manipulowanie wewnątrz slotu metalowymi narzędziami — wkładanie igieł, spinaczy biurowych lub pęset w celu wyprostowania wygiętych blaszek stwarza bezpośrednie ryzyko zwarcia linii zasilania 3.3V z pinami sygnałowymi lub masą obudowy. W zintegrowanych konstrukcjach takie zwarcie może uszkodzić mostek PCH (ang. Platform Controller Hub) lub procesor, uniemożliwiając włączenie laptopa.

Stosowanie chemicznych środków czyszczących i aerozoli — wtryskiwanie do wnętrza gniazda preparatów smarujących, alkoholu o nieodpowiedniej czystości lub zmywaczy technicznych prowadzi do degradacji plastiku prowadnic oraz osadzania się lepkiego filmu, który wiąże kurz i powoduje upływność prądu między sąsiednimi pinami.

Siłowe wyciąganie zablokowanego nośnika — ciągnięcie zaklinowanej karty za pomocą szczypiec wyrywa piny kontaktowe z podstawy gniazda i może doprowadzić do oderwania punktów lutowniczych (padów) od ścieżek wielowarstwowego laminatu płyty głównej.

Używanie sprężonego powietrza pod nieodpowiednim kątem — przechylenie puszki ze sprężonym gazem powoduje wyrzut skroplonej substancji o temperaturze ujemnej. Szok termiczny wywołuje mikropęknięcia w elementach ceramicznych płyty, a gwałtowny podmuch potrafi trwale odgiąć cienkie blaszki sprężynujące.

Procedura techniczna naprawy i wymiany w serwisie

W przypadku wykrycia trwałej usterki sprzętowej proces serwisowy realizowany jest etapami:

1. Diagnostyka pomiarowa — po demontażu obudowy wykonywane są pomiary rezystancji na liniach danych i zasilania względem masy w celu wykrycia ewentualnych zwarć. Weryfikowana jest obecność napięcia zasilającego oraz stabilność sygnałów zegarowych.

2. Wymiana gniazda SD — uszkodzone mechanicznie lub wypalone gniazdo zostaje wylutowane przy użyciu profesjonalnej stacji na gorące powietrze (hot-air) z zastosowaniem odpowiednich profili termicznych zapobiegających przegrzaniu laminatu. Następnie montowane jest fabrycznie nowe gniazdo o identycznej geometrii wyprowadzeń.

3. Wymiana układu scalonego kontrolera — w przypadku uszkodzenia krzemowej struktury kontrolera układ BGA lub QFN zostaje zdemontowany, pola lutownicze są oczyszczane, a na ich miejsce instalowany jest nowy, fabryczny układ scalony.

4. Wymiana płytki pomocniczej I/O i taśmy FFC — w laptopach o budowie modułowej, gdy uszkodzeniu uległa cała płytka lub zniszczone zostały wielowarstwowe ścieżki sygnałowe, wymieniany jest kompletny moduł pomocniczy wraz z dedykowaną taśmą połączeniową.

5. Testy obciążeniowe — naprawiony podzespół przechodzi testy zapisu i odczytu dużych pakietów danych z wykorzystaniem referencyjnych nośników pamięci, co pozwala potwierdzić stabilność transferu i brak błędów sum kontrolnych.

Najczęściej zadawane pytania o czytniki kart pamięci

Czy uszkodzone gniazdo kart SD może uniemożliwić włączenie laptopa?

Tak, jeśli wewnątrz gniazda doszło do zwarcia linii zasilania 3.3V do masy, układ kontroli zasilania płyty głównej (przetwornica główna) może zablokować uruchomienie urządzenia w celu ochrony wrażliwych komponentów przed spaleniem. Laptop może wówczas nie reagować na przycisk zasilania lub wyłączać się ułamek sekundy po próbie startu.

Dlaczego czytnik zgłasza błąd ochrony przed zapisem mimo odblokowanego suwaka na karcie?

Wewnątrz gniazda znajduje się mikroskopijna blaszka czujnika Write Protect, która powinna zostać odepchnięta przez krawędź obudowy karty. W przypadku jej wygięcia, zanieczyszczenia lub utraty sprężystości czujnik trwale przekazuje do kontrolera informację o zablokowanym nośniku, uniemożliwiając zapis.

Czy zamiast naprawy wbudowanego czytnika można stosować zewnętrzny adapter USB?

Zewnętrzny adapter jest rozwiązaniem doraźnym, lecz wiąże się z zajęciem portu USB, ryzykiem mechanicznego wyłamania wystającego elementu w trakcie pracy mobilnej oraz niższą wygodą użytkowania. Naprawa wbudowanego czytnika przywraca pełną funkcjonalność konstrukcji bez konieczności noszenia dodatkowych akcesoriów.

Czy wymiana gniazda wlutowanego w płytę główną wymaga wymiany całej płyty?

Nie ma potrzeby wymiany całej płyty głównej. Uszkodzone gniazdo lub układ sterujący wylutowuje się precyzyjnie za pomocą stacji lutowniczej i zastępuje nowym komponentem, co pozwala zachować oryginalną płytę główną i znacząco obniżyć koszty procedury.

Co zrobić, gdy miniaturowa karta microSD wpadła do pełnowymiarowego slotu bez adaptera?

Nie wolno podejmować prób wydobywania karty metalowymi przedmiotami ani uruchamiać komputera, ponieważ luźno przemieszczający się nośnik może doprowadzić do zwarcia styków pod napięciem. Urządzenie należy wyłączyć i powierzyć rozbiórkę obudowy serwisantowi, który bezpiecznie wyjmie zablokowany element bez uszkadzania pinów.

Bezpieczna eksploatacja i serwisowa obsługa gniazd SD

Wbudowane czytniki kart pamięci są elementami elektromechanicznymi podlegającymi naturalnemu zużyciu w wyniku częstego wpinania nośników oraz oddziaływania kurzu. Wkładanie kart bez użycia nadmiernej siły, unikanie ich wsuwania pod kątem oraz dbanie o czystość styków pozwala uniknąć większości usterek mechanicznych. W przypadku wystąpienia objawów awarii sprzęt odbierany jest bezpośrednio od klienta na terenie Warszawy i okolicznych miejscowości w promieniu do 40 kilometrów. Diagnoza laptopa w trybie door-to-door jest bezpłatna, a na czas realizacji zlecenia udostępniany jest bezpłatny laptop zastępczy z systemem Windows. Wszystkie wykonane naprawy z użyciem nowych podzespołów objęte są gwarancją do 12 miesięcy.

22 378 48 09

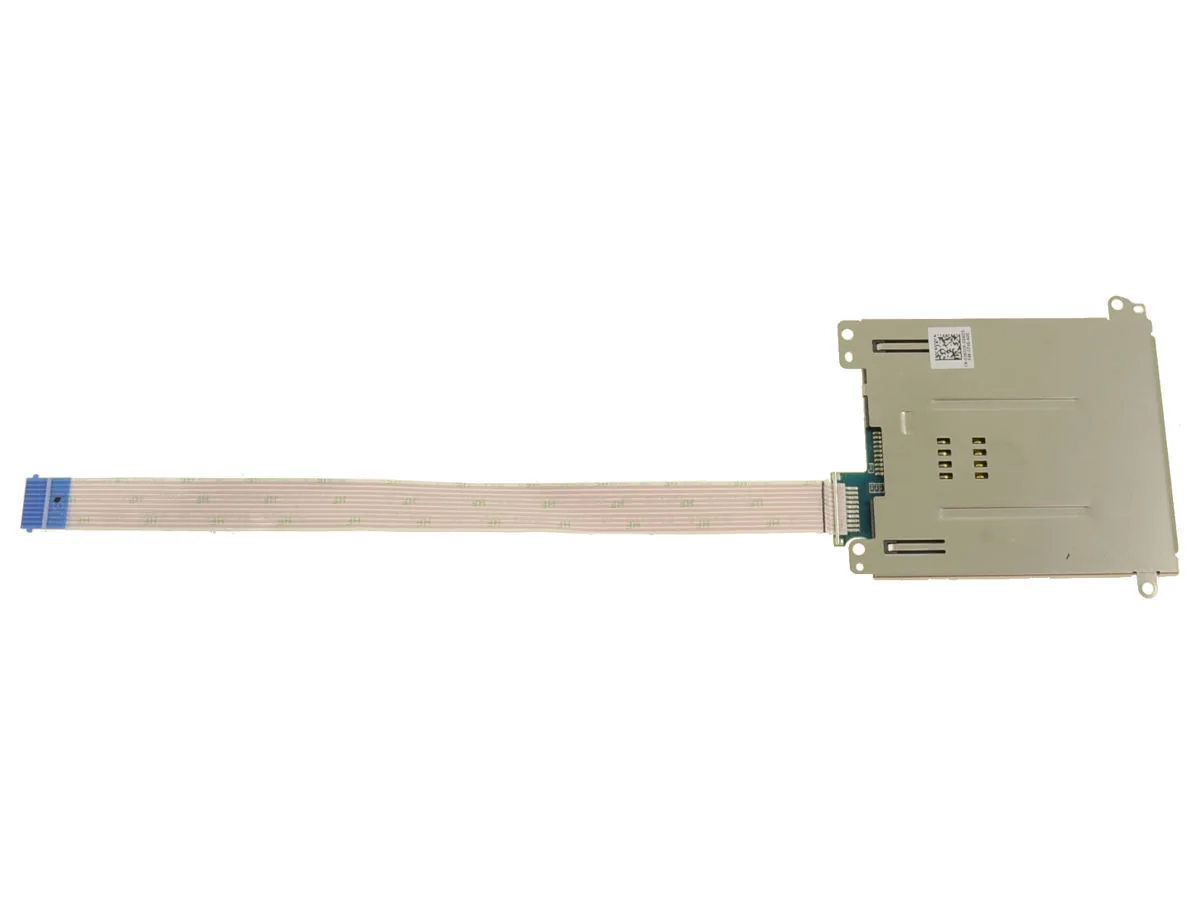

Czytnik kart pamięci SD w laptopie — awaryjny podzespół
