Budowa i funkcje przedniego panelu wejść i wyjść w komputerze

Przedni panel I/O (ang. Input/Output, czyli panel wejść i wyjść) stanowi kluczowy element obudowy komputera stacjonarnego, umożliwiający szybkie podłączanie nośników pamięci, słuchawek, mikrofonów oraz urządzeń peryferyjnych bez konieczności sięgania do tylnej części obudowy. Konstrukcyjnie jest to mała płytka drukowana PCB (laminat z wytrawionymi ścieżkami przewodzącymi), na której przylutowane są gniazda połączeniowe, przyciski oraz diody kontrolne.

Panel ten łączy się z płytą główną za pomocą dedykowanych wiązek przewodów zakończonych zunifikowanymi wtyczkami:

Porty USB 2.0 wykorzystują standardowe złącze 9-pinowe (dziewięciopinowe złącze magistrali szeregowej), które przesyła zasilanie o napięciu 5V oraz symetryczne sygnały danych.
Porty USB 3.0 i USB 3.2 Gen 1 wykorzystują złącze 19-pinowe (szeroka wtyczka z charakterystycznym kluczem montażowym), zapewniające wyższą przepustowość oraz większą wydajność prądową.
Porty USB-C (USB 3.2 Gen 2 lub Gen 2x2) podłączane są za pomocą nowoczesnego wewnętrznego złącza Key-A (dwudziestopinowe, symetryczne złącze o wysokiej częstotliwości pracy).
Moduł dźwiękowy korzysta ze standardu HD Audio (dziewięciopinowe złącze Intel High Definition Audio), które obsługuje automatyczne wykrywanie wpięcia wtyku słuchawek lub mikrofonu (funkcja jack sensing).
Sekcja sterowania obudowy (Front Panel Headers) odpowiada za podłączenie przycisku włączania (Power Switch), przycisku resetu (Reset Switch) oraz diod LED sygnalizujących stan pracy komputera i aktywność dysków twardych.

Typowe objawy i warianty uszkodzeń panelu przedniego

Uszkodzenia panelu przedniego mogą mieć zróżnicowany charakter – od drobnych usterek mechanicznych po niebezpieczne zwarcia elektryczne. W praktyce serwisowej wyróżnia się kilka głównych wariantów tej awarii:

Mechaniczne wyłamanie gniazda USB – plastikowy rdzeń stabilizujący styki ulega ułamaniu, co powoduje luźne poruszanie się miedzianych pinów. Włożenie wtyczki w takie gniazdo może doprowadzić do bezpośredniego zetknięcia pinu zasilania 5V z pinami masy lub magistrali danych.
Blokada rozruchu przez komunikat przeciążenia prądowego – po włączeniu komputera na ekranie pojawia się komunikat ostrzegawczy systemu BIOS/UEFI informujący o przeciążeniu linii USB (tzw. USB device over current status detected), po czym komputer samoczynnie wyłącza się po kilkunastu sekundach w celu ochrony podzespołów.
Przerywanie sygnału audio i trzaski – uszkodzenie gniazda jack 3,5 mm (złącze słuchawkowe lub mikrofonowe), w którym wygięciu lub wyrobieniu uległy wewnętrzne blaszki stykowe. Objawia się to zanikaniem dźwięku w jednym z kanałów stereo, głośnymi szumami przy poruszeniu kablem lub brakiem wykrywania podłączonego mikrofonu.
Port ładuje urządzenia, ale nie przesyła danych – sytuacja, w której zasilanie 5V jest obecne, lecz ścieżki sygnałowe (linie D+ i D-) uległy przerwaniu lub przepaleniu na płytce drukowanej. Podłączony pendrive świeci diodą kontrolną, ale nie jest widoczny w systemie operacyjnym.
Błędy sumy kontrolnej i spadki transferu – uszkodzenie ekranowania przewodów biegnących wewnątrz obudowy prowadzi do zakłóceń elektromagnetycznych, co skutkuje nagłym zrywaniem połączenia podczas kopiowania dużych plików na dysk zewnętrzny.
Brak reakcji przycisku włączania – uszkodzenie mikroprzełącznika typu tact-switch (miniaturowy włącznik impulsowy) na płytce panelu, co uniemożliwia uruchomienie komputera przyciskiem na obudowie.

Najczęstsze przyczyny powstawania awarii

Porty przedniego panelu należą do najbardziej eksploatowanych elementów każdego komputera stacjonarnego, co czyni je podatnymi na różne czynniki zewnętrzne:

Szarpnięcie przewodem podłączonego urządzenia – przypadkowe pociągnięcie za kabel słuchawek podczas wstawania od biurka lub potknięcie się o przewód podłączonego dysku zewnętrznego powoduje wyłamanie gniazda z punktów lutowniczych na płytce PCB.
Próby wkładania wtyczki z użyciem nadmiernej siły – wpychanie wtyku USB Type-A odwrotną stroną prowadzi do zgniecenia styków lub zniszczenia plastikowego separatora wewnątrz portu.
Zanieczyszczenia i kurz – przednie porty, szczególnie w obudowach z panelem umieszczonym na górnej pokrywie, zbierają kurz, drobinki pyłu oraz sierść zwierząt, co prowadzi do pogorszenia przewodzenia styków lub powstawania zwarć o wysokiej rezystancji.
Przypadkowe zalanie cieczą – wylanie napoju na górną część obudowy powoduje bezpośredni kontakt płynu z elektroniką panelu I/O, wywołując korozję elektrochemiczną i trwałe zniszczenie ścieżek.
Wyładowania elektrostatyczne (ESD) – dotknięcie metalowego obrzeża portu przez naelektryzowanego ładunkiem elektrostatycznym użytkownika może wywołać przeskok iskry i uszkodzenie elementów filtrujących.
Zmęczenie materiału lutowniczego – wieloletnie, intensywne wpinanie i wypinanie urządzeń wywołuje mikroskopijne pęknięcia w spoiwie lutowniczym (tzw. zimne luty), co skutkuje niestabilnym kontaktem elektrycznym.

Błędy popełniane podczas prób samodzielnej naprawy

Samodzielne próby naprawy uszkodzonego panelu przedniego często kończą się poważniejszymi awariami komputera. Do najczęstszych błędów należą:

Doginanie styków metalowymi przedmiotami przy podłączonym zasilaniu – próba wyprostowania blaszek w gnieździe USB igłą, nożykiem lub pęsetą bez odłączenia przewodu zasilającego 230V od zasilacza ATX. Nawet przy wyłączonym komputerze na płycie głównej obecne jest napięcie czuwania (linia 5VSB). Zwarcie metalowym narzędziem prowadzi do natychmiastowego przepalenia kontrolera zasilania lub mostka południowego (chipsetu płyty głównej).
Aplikacja klejów szybkoschnących i kleju na gorąco – próba ustabilizowania wyłamanego gniazda za pomocą kleju cyjanoakrylowego. Rzadki klej wpływa pod blaszki stykowe, tworząc trwałą warstwę izolatora, która uniemożliwia przepływ prądu. Dodatkowo klej utrudnia późniejsze wylutowanie elementu i zanieczyszcza laminat.
Lutowanie nieodpowiednim sprzętem – stosowanie lutownic transformatorowych o wysokiej mocy zamiast precyzyjnych stacji lutowniczych z regulacją temperatury. Zbyt wysoka temperatura prowadzi do odklejenia się miedzianych pól lutowniczych (delaminacja padów na laminacie) oraz stopienia plastikowych obudów sąsiednich gniazd.
Wciskanie wtyczek USB 3.0 pod niewłaściwym kątem – złącze 19-pinowe na płycie głównej posiada cienkie, podatne na wygięcie piny. Samodzielny montaż kabla bez zachowania ostrożności często kończy się ułamaniem pinu w gnieździe płyty głównej, co całkowicie uniemożliwia późniejsze podłączenie portów USB 3.0.
Błędne podłączenie przewodów audio i zasilania – próby wpinania pojedynczych wtyczek panelu przedniego w niewłaściwe gniazda na płycie głównej (np. podłączenie wtyczki HD Audio w złącze zasilania podświetlenia RGB o napięciu 12V), co skutkuje natychmiastowym spaleniem podłączonych podzespołów.

Kiedy usterka nie wynika z uszkodzenia panelu przedniego

Brak działania przednich złączy nie zawsze oznacza awarię samej płytki I/O lub jej okablowania. W trakcie diagnostyki weryfikuje się również inne potencjalne źródła problemu:

Uszkodzenie kontrolera na płycie głównej – jeżeli porty USB lub wyjścia audio na tylnym panelu komputera (zintegrowane bezpośrednio z płytą główną) również nie reagują, przyczyną może być usterka kodeka dźwiękowego lub mostka płyty głównej.
Wyłączenie portów w konfiguracji BIOS/UEFI – w ustawieniach oprogramowania układowego płyty głównej porty magistrali USB lub zintegrowana karta dźwiękowa mogą zostać przypadkowo dezaktywowane w sekcji urządzeń zintegrowanych (Onboard Devices Configuration).
Brak lub uszkodzenie sterowników systemowych – brak zainstalowanych właściwych sterowników chipsetu (sterowników magistrali systemowej) lub sterowników audio w systemie Windows bądź Linux może uniemożliwić prawidłową komunikację z podłączonymi urządzeniami.
Niewydolność zasilacza komputerowego – wyeksploatowany zasilacz ATX może nie trzymać stabilnego napięcia 5V pod obciążeniem, co powoduje rozłączanie urządzeń pobierających większy prąd (np. zewnętrznych dysków talerzowych HDD 2,5 cala).
Uszkodzenie samego urządzenia peryferyjnego – wygięta wtyczka w kablu słuchawkowym, uszkodzony wtyk pendrive'a lub uszkodzony przewód USB mogą dawać mylne wrażenie awarii portu w komputerze.

Procedura diagnostyki i profesjonalnej wymiany panelu I/O

Profesjonalna naprawa przedniego panelu I/O przebiega według ściśle określonych etapów technologicznych:

Weryfikacja elektryczna i pomiary – odłączenie komputera od źródła zasilania, rozładowanie ładunków w obwodach zasilacza, a następnie wykonanie pomiarów multimetrem cyfrowym (sprawdzenie obecności ewentualnych zwarć do masy oraz test ciągłości żył sygnałowych w wiązce przewodów).
Bezpieczny demontaż elementów obudowy – zdjęcie przedniego lub górnego panelu maskującego obudowy z zachowaniem ostrożności wobec plastikowych zaczepów montażowych, które w starszych obudowach bywają kruche.
Ocena uszkodzeń laminatu PCB – inspekcja mikroskopowa ścieżek, pól lutowniczych oraz elementów filtrujących (dławików ferrytowych i diod zabezpieczających TVS).
Wybór optymalnej metody naprawy – w zależności od modelu obudowy stosuje się jedną z metod:
- Wymiana całego dedykowanego modułu PCB na fabrycznie nowy element o identycznej geometrii i rozmieszczeniu portów.

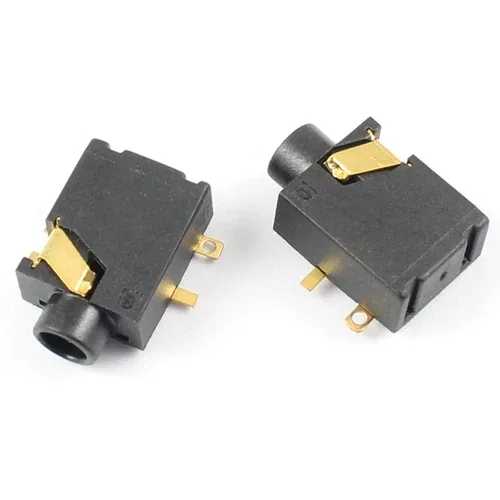

- Precyzyjna wymiana komponentowa – wylutowanie uszkodzonego gniazda USB lub gniazda jack 3,5 mm przy użyciu stacji lutowniczej na gorące powietrze (hot-air) i wlutowanie nowego gniazda o dokładnie dopasowanym rastrze nóżek montażowych (rozstawie wyprowadzeń).
- Montaż panelu zastępczego w wolnej zatoce 3,5 lub 5,25 cala (w przypadku nietypowych lub starych obudów, do których oryginalne moduły nie są już produkowane).
Układanie i zabezpieczenie okablowania – poprowadzenie wiązki kablowej za tacką montażową płyty głównej (cable management) z zachowaniem bezpiecznych promieni gięcia przewodów, co zapobiega ich przecieraniu o ostre krawędzie metalowego szkieletu obudowy.
Testy końcowe pod obciążeniem – podłączenie szybkich nośników SSD w celu weryfikacji stabilności transferu danych, pomiar spadków napięcia pod obciążeniem prądowym oraz test toru audio pod kątem czystości sygnału i braku zakłóceń elektromagnetycznych generowanych przez pracujące podzespoły komputera.

Najczęściej zadawane pytania (FAQ)

Czy uszkodzony przedni port USB może doprowadzić do spalenia komputera?

Tak, fizycznie zgniecione lub zwarte styki w porcie USB mogą doprowadzić do bezpośredniego połączenia linii zasilania 5V z liniami sygnałowymi lub masą. Może to spowodować uszkodzenie kontrolera zasilania, przepalenie ścieżek na płycie głównej, a w skrajnych przypadkach trwałe uszkodzenie chipsetu lub procesora. W przypadku widocznego uszkodzenia gniazda nie należy podłączać komputera do prądu przed usunięciem usterki.

Czy opłaca się wymieniać pojedyncze gniazdo, czy lepiej wymienić całą płytkę panelu?

Wszystko zależy od konstrukcji konkretnej obudowy. W markowych obudowach o standardowej konstrukcji najszybszym i najbardziej opłacalnym rozwiązaniem jest wymiana całego modułu PCB wraz z okablowaniem. W przypadku obudów nietypowych, unikatowych lub wycofanych z produkcji, wykonuje się precyzyjną wymianę samego gniazda USB lub jack poprzez przelutowanie elementu na oryginalnej płytce.

Dlaczego w słuchawkach podłączonych z przodu słychać pisk i szum podczas pracy karty graficznej?

Zjawisko to wynika z zakłóceń elektromagnetycznych (EMI). Przewód audio biegnący od płyty głównej do przedniego panelu często przebiega blisko karty graficznej lub sekcji zasilania. Jeśli przewód nie posiada odpowiedniego ekranowania lub uległ uszkodzeniu, zbiera impulsy elektromagnetyczne generowane przez cewki i przetwornice, co objawia się piskiem w słuchawkach narastającym podczas gier lub renderowania wideo.

Czy do starszej obudowy można dołożyć nowoczesny port USB-C?

Tak, jest to możliwe pod warunkiem, że płyta główna posiada odpowiednie wewnętrzne złącze Key-A (USB 3.2 Gen 2) lub wolne złącze PCI Express, w którym można zainstalować dedykowaną kartę rozszerzeń ze złączem wewnętrznym. Wówczas montuje się uniwersalny panel I/O z portem USB-C w zatoce obudowy lub adaptuje istniejący panel.

Co zrobić, gdy po włączeniu komputera pojawia się komunikat o przeciążeniu USB i sprzęt gaśnie?

Należy natychmiast odłączyć komputer od gniazdka sieciowego. Taki objaw świadczy o aktywnym zwarciu w którymś z portów USB, najczęściej na panelu przednim. Dalsze próby uruchamiania mogą doprowadzić do uszkodzenia układów zabezpieczających na płycie głównej. Wymagana jest inspekcja wnętrza gniazd oraz odpięcie wtyczki przedniego panelu z płyty głównej w celu weryfikacji.

Bezpieczne i sprawne przywrócenie wygody korzystania z obudowy komputera

Sprawny przedni panel I/O to podstawowy element ergonomii pracy przy komputerze stacjonarnym, eliminujący konieczność sięgania za obudowę w celu podłączenia pamięci przenośnej, odbiornika bezprzewodowego czy zestawu słuchawkowego. Prawidłowo przeprowadzona diagnoza i wymiana uszkodzonych gniazd lub całego modułu I/O pozwala nie tylko przywrócić pełną funkcjonalność sprzętu, ale przede wszystkim zabezpiecza cenną płytę główną i procesor przed groźnymi skutkami zwarć elektrycznych. Wszelkie czynności serwisowe realizowane są z dojazdem do klienta na terenie Warszawy oraz okolicznych powiatów, zapewniając fachową pomoc techniczną bezpośrednio w miejscu użytkowania komputera.
