Umiarkowane nagrzewanie się ładowarki podczas pracy jest zjawiskiem naturalnym, ale wyraźne przegrzewanie się może świadczyć o jej uszkodzeniu.

Możliwe przyczyny

Przyczyną bywa zużyty lub uszkodzony wewnętrznie zasilacz, niekompatybilna moc ładowarki z laptopem albo problem po stronie samego gniazda ładowania w laptopie.

Co robimy

Sprawdzamy stan i parametry ładowarki oraz gniazda ładowania w laptopie, a w razie potrzeby zalecamy wymianę zasilacza na sprawny, dopasowany model.

Ile to trwa

Diagnoza ładowarki i gniazda ładowania to zabieg realizowany zwykle do 24 godzin od przyjęcia zgłoszenia.

Co można zrobić samemu

Przy wyraźnym, niepokojącym przegrzewaniu warto odłączyć ładowarkę od prądu i nie używać jej do czasu sprawdzenia.

Warunki

Diagnoza wstępna i wycena są bezpłatne, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

Jak działa zasilacz impulsowy i dlaczego generuje ciepło

Współczesne ładowarki do laptopów to zasilacze impulsowe (układy elektroniczne przetwarzające prąd przemienny o napięciu 230 V z gniazdka ściennego na stabilny prąd stały o niskim napięciu, dopasowanym do płyty głównej komputera). Wewnątrz niewielkiej obudowy zachodzi wieloetapowa konwersja energii elektrycznej. Napięcie sieciowe jest najpierw prostowane za pomocą mostka prostowniczego (układu diod półprzewodnikowych zamieniających prąd przemienny na pulsujący prąd stały), a następnie wygładzane przez kondensator wejściowy wysokiego napięcia. Następnie tranzystory kluczujące MOSFET (szybkie tranzystory polowe pracujące jako bezkontaktowe łączniki) przerywają prąd z częstotliwością kilkudziesięciu lub kilkuset kiloherców i kierują go na uzwojenie transformatora impulsowego z rdzeniem ferrytowym. Po stronie wtórnej prąd jest ponownie prostowany, filtrowany i stabilizowany.

Sprawność energetyczna nowoczesnych przetwornic impulsowych wynosi zazwyczaj od 85% do 92%. Pozostała część energii (od 8% do 15% całkowitej mocy pobieranej z gniazdka) ulega nieuchronnemu rozproszeniu w postaci ciepła. Ciepło to wydziela się przede wszystkim na złączach półprzewodnikowych tranzystorów mocy, diodach prostowniczych, uzwojeniach transformatora oraz elementach filtrujących. Ze względu na zwartą budowę i brak wewnętrznego wentylatora (konstrukcja oparta jest wyłącznie na chłodzeniu pasywnym), zasilacz oddaje nagromadzoną energię cieplną przez aluminiowe radiatory oraz zewnętrzną obudowę z tworzywa sztucznego bezpośrednio do otaczającego powietrza.

W warunkach standardowej pracy temperatura powierzchni sprawnego zasilacza pod pełnym obciążeniem wynosi zwykle od 40 do 50 stopni Celsjusza. Obudowa jest wtedy wyraźnie ciepła, lecz można ją bez trudu utrzymać w dłoni. Kiedy jednak temperatura obudowy przekracza 65-70 stopni Celsjusza, tworzywo parzy przy dotknięciu, pojawia się woń nagrzanego plastiku lub dochodzi do odkształceń obudowy, oznacza to stan nieprawidłowy, wymagający natychmiastowej reakcji serwisowej.

Szczegółowe przyczyny nadmiernego nagrzewania się ładowarki

Przegrzewanie się zasilacza może wynikać z czynników tkwiących w samej ładowarce, w podłączonym laptopie lub w warunkach zewnętrznych, w jakich pracuje sprzęt. Do najczęstszych przyczyn zalicza się:

Zbyt niska moc znamionowa ładowarki: Podłączenie zasilacza o mocy 45 W lub 65 W do laptopa o wyższym zapotrzebowaniu energetycznym (np. wymagającego zasilacza 90 W, 130 W lub większego) zmusza układ scalony sterownika PWM (modulatora szerokości impulsów kontrolującego pracę przetwornicy) do ciągłej pracy przy maksymalnej wydajności prądowej. Zasilacz pracuje na granicy przeciążenia, co powoduje silny wzrost temperatury wszystkich podzespołów wewnętrznych.
Degradacja kondensatorów elektrolitycznych: W miarę upływu lat elektrolit zawarty wewnątrz kondensatorów ulega powolnemu wysychaniu, szczególnie pod wpływem stałej temperatury. Zjawisko to prowadzi do wzrostu parametru ESR (zastępczej rezystancji szeregowej, określającej wewnętrzne straty rezystancyjne elementu). Zwiększony opór wewnętrzny sprawia, że kondensator sam zaczyna intensywnie się nagrzewać pod wpływem przepływających prądów tętniących, a filtracja napięcia wyjściowego ulega drastycznemu pogorszeniu.
Uszkodzenie mechaniczne przewodu wyjściowego: Wielokrotne zginanie i zwijanie kabla prowadzi do zmęczeniowego pękania pojedynczych nitek miedzianych żyły przewodzącej. Zmniejszenie czynnego przekroju przewodu zwiększa opór elektryczny w punkcie załamania, wywołując punktowe nagrzewanie się kabla. W skrajnych przypadkach dochodzi do mikrozwarć między żyłą dodatnią a masą (oplotem ekranującym), co wywołuje powtarzające się impulsy przeciążeniowe wewnątrz zasilacza.
Brak swobodnej cyrkulacji powietrza wokół obudowy: Umieszczenie pracującego zasilacza na miękkim podłożu (dywan, narzuta, łóżko, kanapa), przykrycie go stosem dokumentów lub wciśnięcie w ciasną, niewentylowaną przestrzeń za biurkiem uniemożliwia pasywne oddawanie ciepła. Temperatura akumuluje się wewnątrz zasilacza i może doprowadzić do termicznej degradacji komponentów.
Uszkodzenie układu ładowania lub akumulatora w laptopie: Jeśli bateria litowo-jonowa lub litowo-polimerowa w laptopie posiada zwarte bądź zdegradowane ogniwa o wysokiej rezystancji wewnętrznej, pobiera z ładowarki maksymalny możliwy prąd przez wiele godzin bez przejścia w tryb buforowy (doładowywania małym prądem podtrzymującym). Podobny skutek wywołuje usterka układu charger (kontrolera ładowania baterii na płycie głównej komputera).

Warianty problemu i ich objawy

Objawy termiczne zasilacza mogą przybierać zróżnicowaną postać w zależności od tego, który element toru zasilania uległ awarii:

Nagrzewanie się zasilacza bez podłączonego laptopa: Jeśli zasilacz staje się gorący natychmiast po wpięciu wtyczki 230 V do gniazdka ściennego, mimo że wtyk wyjściowy nie jest podłączony do komputera, wskazuje to na bezpośrednią usterkę sekcji pierwotnej (uszkodzenie mostka prostowniczego, kondensatora filtrującego wysokie napięcie lub warystora chroniącego przed przepięciami).
Przegrzewanie wyłącznie przy dużym obciążeniu procesora i karty graficznej: Zasilacz pozostaje chłodny podczas przeglądania stron internetowych, natomiast staje się gorący w trakcie gier, renderowania materiałów wideo lub jednoczesnej pracy i ładowania rozładowanej baterii. Oznacza to pracę na granicy wydajności prądowej lub częściową utratę sprawności elementów wykonawczych.
Gorący wtyk i okolice gniazda zasilania w obudowie: Zasilacz w części środkowej ma umiarkowaną temperaturę, natomiast metalowa końcówka wtyku oraz plastik wokół gniazda DC (złącza zasilania prądu stałego) parzą przy dotknięciu. Często towarzyszy temu przerywanie ładowania przy poruszaniu kablem. Jest to typowy objaw wyrobionych blaszek stykowych w gnieździe laptopa, które stawiają wysoki opór zestykowy.
Cykliczne rozłączanie ładowania: Laptop na przemian przełącza się między pracą z sieci a pracą na baterii, a zasilacz po nagrzaniu wyłącza się na kilkadziesiąt sekund. Świadczy to o zadziałaniu wbudowanego zabezpieczenia termicznego OTP (układu odcinającego pracę przetwornicy po przekroczeniu krytycznej temperatury wewnętrznej) lub zabezpieczenia przeciążeniowego OCP (odcinającego zasilanie przy przekroczeniu bezpiecznego natężenia prądu).
Dźwięki dochodzące z obudowy (pisk, syczenie, trzaski): Równolegle z wysoką temperaturą zasilacz wydaje dźwięki o wysokiej częstotliwości. Wynikają one ze zjawiska magnetostrykcji (drgań mechanicznych rdzenia ferrytowego pod wpływem zmiennego pola magnetycznego) na skutek utraty stabilności pętli sprzężenia zwrotnego z transoptorem (elementem optoelektronicznym izolującym obwód regulacji).

Błędy przy próbie samodzielnego rozwiązania problemu

Próby radzenia sobie z przegrzewającą się ładowarką na własną rękę często prowadzą do powiększenia skali usterki lub powstania zagrożenia pożarowego. Do najczęstszych błędów należą:

Zakup taniego zasilacza uniwersalnego o niepotwierdzonych parametrach: Tanie zamienniki wielozakresowe z wymiennymi końcówkami często posiadają uproszczone układy filtrujące, brak ekranowania przeciwzakłóceniowego oraz podzespoły o niskiej trwałości termicznej. Ich deklarowana moc znamionowa bywa zawyżona, co sprawia, że nowy zasilacz grzeje się jeszcze mocniej niż zużyty oryginał i generuje szpilki napięciowe zagrażające elektronice laptopa.
Owijanie uszkodzonego kabla taśmą izolacyjną: Zastosowanie taśmy izolacyjnej zabezpiecza przed dotknięciem odsłoniętego przewodu, lecz nie naprawia przerwanych wewnątrz nitek miedzianych. Uwięzione pod warstwą taśmy ciepło przyspiesza dalszą degradację dielektryka (izolacji wewnętrznej) i może doprowadzić do zwarcia bezpośredniego.
Dociskanie i blokowanie wtyczki w gnieździe pod kątem: Kiedy wyrobione gniazdo lub wtyk przerywają kontakt, użytkownicy często unieruchamiają kabel za pomocą taśmy lub podpierają wtyczkę przedmiotami. Wywieranie stałego nacisku mechanicznego prowadzi do wyłamania punktów lutowniczych gniazda z wielowarstwowej płyty głównej, co grozi zwarciem wewnętrznych warstw miedzi w laminacie.
Samodzielne rozklejanie i otwieranie obudowy zasilacza: Obudowy ładowarek do laptopów są fabrycznie zgrzewane ultradźwiękowo. Podważanie ich narzędziami może uszkodzić wewnętrzne podzespoły. Ponadto kondensator filtrujący po stronie pierwotnej gromadzi ładunek elektryczny o napięciu przekraczającym 300 V, który utrzymuje się przez pewien czas nawet po wyjęciu wtyczki z gniazdka.
Schładzanie ładowarki w chłodziarce lub mokrymi materiałami: Gwałtowne obniżanie temperatury rozgrzanego zasilacza powoduje natychmiastowe wykraplanie się wilgoci (kondensację pary wodnej) wewnątrz szczelnej obudowy. Prowadzi to do przebicia elektrycznego, uszkodzenia tranzystorów i trwałego zniszczenia urządzenia.

Kiedy to NIE jest usterka samego zasilacza

Wysoka temperatura ładowarki bywa jedynie objawem usterki zlokalizowanej w zupełnie innym miejscu. Prawidłowe rozróżnienie źródła problemu chroni przed niepotrzebnym zakupem nowego zasilacza:

Zwarcie w głównej linii zasilania płyty głównej (linia 19 V / B+): Uszkodzenie tranzystora MOSFET w sekcji zasilania procesora lub mostka na płycie głównej powoduje, że prąd płynie bezpośrednio do masy z pominięciem obciążeń roboczych. Zasilacz próbuje dostarczyć prąd zwarciowy, co wywołuje jego gwałtowne nagrzanie do momentu odcięcia przez układ zabezpieczeń.
Uszkodzenie układu KBC lub kontrolera ładowania: Układ KBC (układ scalony odpowiedzialny za sterowanie klawiaturą, zasilaniem i procedurą startową) wraz z kontrolerem ładowania zarządzają komunikacją z baterią. Awaria tych komponentów może uniemożliwić redukcję prądu ładowania w miarę napełniania ogniw, przeciążając ładowarkę.
Wyeksploatowany akumulator litowo-jonowy: Ogniwa baterii, które utraciły pojemność i posiadają wysoki opór wewnętrzny, zamieniają większość pobieranej energii elektrycznej w ciepło zamiast magazynować ładunek. Zmusza to zasilacz do ciągłej pracy z maksymalnym poborem prądu.
Uszkodzone lub zużyte gniazdo sieciowe w ścianie: Słaby docisk styków w gniazdku 230 V wywołuje iskrzenie i nagrzewanie się bolców wtyczki sieciowej. Ciepło to przechodzi wzdłuż przewodu zasilającego w kierunku obudowy ładowarki, stwarzając mylne wrażenie awarii samej przetwornicy.

Jak przebiega profesjonalna diagnostyka i dobór zasilacza

Rzetelna ocena stanu układu zasilania wymaga zastosowania aparatury pomiarowej i wykluczenia usterek po stronie komputera:

Badanie stabilności napięcia pod sztucznym obciążeniem: Zasilacz podłączany jest do regulowanego obciążenia elektronicznego (laboratoryjnego urządzenia symulującego pobór prądu przez komputer). Sprawdza się, czy napięcie wyjściowe utrzymuje poprawną wartość przy poborze prądu na poziomie 25%, 50%, 75% oraz 100% obciążenia znamionowego.
Pomiar tętnień i szumów oscyloskopem: Podłączenie oscyloskopu (przyrządu rejestrującego przebiegi czasowe napięcia) pozwala ocenić stan kondensatorów filtrujących. Nadmierne tętnienia napięcia świadczą o zużyciu elementów biernych, nawet jeśli zwykły miernik uniwersalny wskazuje pozornie prawidłowe napięcie stałe.
Kontrola termowizyjna: Zastosowanie kamery termowizyjnej pozwala bezinwazyjnie zlokalizować punktowe źródła przegrzewania wewnątrz zasilacza oraz na złączach i płycie głównej laptopa.
Weryfikacja gniazda DC i linii zasilania w laptopie: Sprawdzany jest opór mechaniczny i elektryczny gniazda zasilania oraz rezystancja głównych przetwornic impulsowych na płycie głównej, co pozwala wykluczyć mikrozwarcia.
Dobór wyłącznie nowego, kompatybilnego zasilacza: W razie konieczności wymiany dobierana jest fabrycznie nowa jednostka o parametrach precyzyjnie odpowiadających specyfikacji technicznej producenta laptopa (napięcie w woltach, natężenie w amperach równe lub wyższe od pierwotnego, odpowiedni typ wtyku oraz obsługa pinu komunikacyjnego, takiego jak linia 1-Wire w laptopach Dell, linia identyfikacyjna w zasilaczach HP czy układ rezystancyjny w urządzeniach Lenovo i Asus). Wyłącznie nowe części gwarantują pełną stabilność napięcia i bezpieczeństwo płyty głównej.

Dodatkowe pytania o przegrzewający się zasilacz

Czy mocno nagrzana ładowarka może uszkodzić płytę główną laptopa?

Tak. Przegrzewający się zasilacz ze zdegradowanymi kondensatorami filtrującymi nie jest w stanie utrzymać stabilnego napięcia wyjściowego. Do obwodów zasilania płyty głównej trafiają wówczas szpilki przepięciowe oraz tętnienia o wysokiej częstotliwości. Skutkuje to przyspieszonym zużyciem lub natychmiastowym przebiciem wejściowych tranzystorów MOSFET, układu chargera oraz przetwornic głównych wytwarzających napięcia 3,3 V i 5 V na płycie komputera.

Czy można bezpiecznie używać zasilacza o wyższej mocy niż fabryczna?

Tak, zastosowanie zasilacza o wyższej mocy (np. 90 W zamiast fabrycznego 65 W) przy zachowaniu dokładnie takiego samego napięcia wyjściowego (np. 19 V) jest całkowicie bezpieczne i korzystne dla kultury pracy układu. Laptop pobiera z zasilacza wyłącznie tyle prądu, ile w danym momencie potrzebuje. Zasilacz o wyższej mocy pracuje pod mniejszym obciążeniem względnym, dzięki czemu generuje mniej ciepła i cechuje się dłuższą żywotnością.

Dlaczego nowo kupiony zamiennik zasilacza grzeje się mocniej niż stary oryginał?

Tanie zasilacze zamienne produkowane są z użyciem mniejszych radiatorów aluminiowych, gorszej jakości rdzeni transformatorów oraz elementów półprzewodnikowych o wyższej rezystancji wewnętrznej. Skutkuje to niższą sprawnością energetyczną przetwornicy, przez co większy odsetek energii elektrycznej zamienia się w ciepło. Ponadto cieńsze ścianki obudowy sprawiają, że temperatura wewnętrzna jest silniej odczuwalna na zewnątrz.

Co oznacza zapach nagrzanego plastiku wydobywający się z obudowy ładowarki?

Zapach topionego plastiku lub przypalonej izolacji świadczy o tym, że temperatura wewnątrz zasilacza przekroczyła bezpieczny próg konstrukcyjny tworzywa (zwykle powyżej 80-90 stopni Celsjusza). W takiej sytuacji dochodzi do degradacji izolacji termicznej transformatora i przewodów. Zasilacz należy bezzwłocznie odłączyć od sieci elektrycznej, ponieważ dalsza praca stwarza bezpośrednie ryzyko zwarcia sieciowego i zapłonu.

Czy ładowanie przez port USB-C z technologią Power Delivery powoduje większe nagrzewanie?

Ładowarki USB-C PD (Power Delivery, standardu szybkiego ładowania o zmiennym napięciu) charakteryzują się bardzo dużą gęstością mocy przy niewielkich wymiarach obudowy. Często wykorzystują tranzystory z azotku galu (GaN), które pracują przy wysokiej sprawności, lecz mała powierzchnia obudowy sprawia, że rozpraszane ciepło jest wyraźniej wyczuwalne w dotyku. Dopóki temperatura nie parzy i nie czuć zapachu plastiku, jest to zjawisko przewidziane przez konstrukcję urządzenia.

Bezpieczeństwo eksploatacji i organizacja naprawy

Prawidłowe użytkowanie zasilacza pozwala zminimalizować ryzyko jego przegrzewania. Należy zawsze kłaść ładowarkę na płaskiej, twardej powierzchni z dostępem świeżego powietrza, unikać ciasnego zwijania kabla wokół obudowy oraz kontrolować, czy wtyk zasilający wchodzi do gniazda laptopa pewnie i bez wyczuwalnego luzu.

W przypadku zaobserwowania nadmiernej temperatury, deformacji obudowy lub przerywania procesu ładowania, właściwym krokiem jest przeprowadzenie fachowej weryfikacji sprzętu. Obsługa realizowana jest w modelu dojazdu do klienta na terenie Warszawy oraz 7 okolicznych powiatów (grodziski, legionowski, otwocki, piaseczyński, pruszkowski, warszawski zachodni, wołomiński). W przypadku konieczności przeprowadzenia weryfikacji laboratoryjnej, sprzęt odbierany jest w trybie door-to-door, gdzie wstępna diagnoza laptopa jest całkowicie bezpłatna, a na czas trwania procedury zapewniany jest bezpłatny laptop zastępczy z systemem Windows. Do wszelkich napraw i wymian stosowane są wyłącznie nowe części, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

22 378 48 09

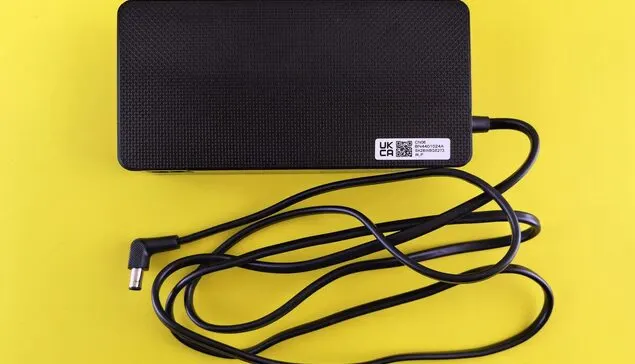

Ładowarka laptopa mocno się przegrzewa
