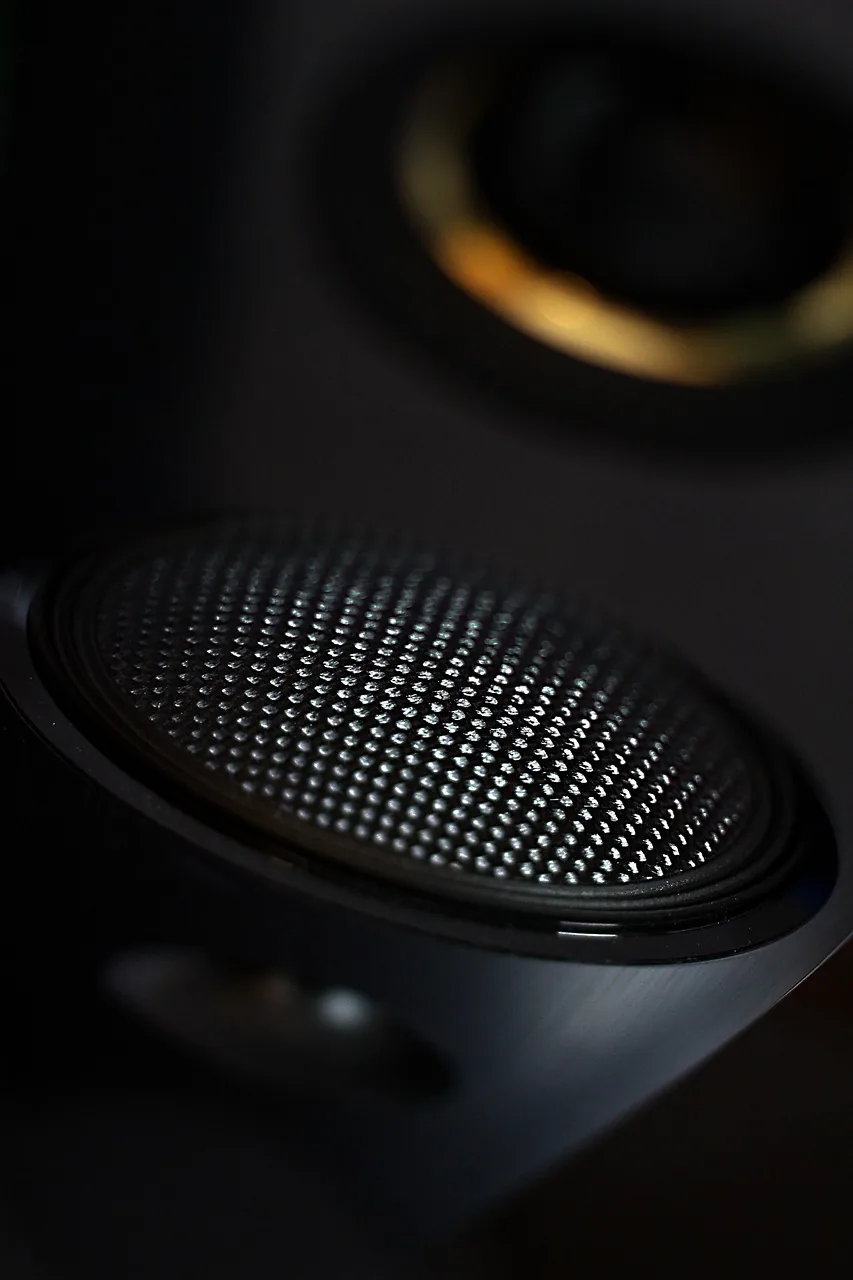

JBL Stage A190 to pasywna, wolnostojąca kolumna podłogowa przeznaczona do rozbudowanych systemów stereo oraz wielokanałowych zestawów kina domowego. Nasz serwis komputerowy przy Alei Stanów Zjednoczonych 72 w Warszawie nie prowadzi naprawy fizycznej ani serwisu elektronicznego tego modelu. Nie przyjmujemy kolumn głośnikowych na warsztat, nie wymieniamy w nich przetworników, nie naprawiamy zwrotnic głośnikowych ani nie prowadzimy prac stolarskich przy obudowach. Poniższy artykuł wyjaśnia, czym charakteryzuje się ta konstrukcja, z jakich powodów technicznych i organizacyjnych wyłączyliśmy sprzęt audio z zakresu naszych prac warsztatowych oraz w jakich obszarach związanych z konfiguracją komputera z systemem Windows możemy zaoferować pełne wsparcie techniczne.

Konstrukcja i przeznaczenie podłogowych kolumn głośnikowych

JBL Stage A190 to flagowy model podłogowy z serii Stage, zaprojektowany z myślą o nagłaśnianiu średnich i dużych pomieszczeń mieszkalnych. Konstrukcja opiera się na układzie dwuipółdrożnym z obudową typu bass-reflex, w której wyloty tuneli rezonansowych umieszczono na tylnej ściance. Za pasmo niskich i średnich tonów odpowiadają dwa duże przetworniki z membranami policelulozowymi, natomiast pasmo wysokich częstotliwości przetwarza aluminiowy przetwornik ciśnieniowy umieszczony w specjalnie wyprofilowanym falowodzie. Zadaniem falowodu jest kontrolowanie kierunkowości rozchodzenia się fal dźwiękowych oraz zapewnienie płynnego przejścia tonalnego między sekcją wysokotonową a przetwornikami średnio-niskotonowymi.

Konstrukcja kolumny jest całkowicie pasywna. Oznacza to, że wewnątrz obudowy nie ma wbudowanego wzmacniacza, zasilacza sieciowego ani żadnych aktywnych układów cyfrowych. Kolumna nie posiada modułów łączności bezprzewodowej, takich jak Bluetooth czy Wi-Fi, nie ma wbudowanego przetwornika cyfrowo-analogowego i nie może pracować samodzielnie po bezpośrednim podłączeniu do gniazdka elektrycznego. Do działania wymaga zewnętrznego źródła sygnału oraz dedykowanego stopnia wzmocnienia w postaci zintegrowanego wzmacniacza stereofonicznego, końcówki mocy lub wielokanałowego amplitunera kina domowego.

Sygnał ze wzmacniacza trafia do kolumny za pośrednictwem terminali głośnikowych umieszczonych z tyłu obudowy. Konstrukcja zacisków w modelu A190 umożliwia podłączenie przewodów ze złączami bananowymi, widełkowymi lub odizolowanych końcówek kabli miedzianych. Podwójny zestaw terminali pozwala na zastosowanie połączenia w trybie pojedynczym przy użyciu zworek, a także w konfiguracji bi-wiring, czyli zasilania sekcji nisko- i wysokotonowej osobnymi przewodami z tego samego wzmacniacza, lub bi-amping, czyli zasilania poszczególnych sekcji z niezależnych końcówek mocy.

W środowisku domowym oraz w studiach odsłuchowych kolumny te współpracują z komputerami stacjonarnymi oraz laptopami pracującymi pod kontrolą systemu Windows. W takich zestawieniach komputer pełni rolę cyfrowego transportu dźwięku, z którego sygnał jest wyprowadzany przez złącza USB, optyczne wyjścia cyfrowe TOSLink lub porty HDMI do zewnętrznego przetwornika cyfrowo-analogowego (DAC) albo procesora dźwięku, a stamtąd po wzmocnieniu przekazywany bezpośrednio do kolumn głośnikowych.

Przyczyny braku obsługi warsztatowej sprzętu audio

Brak przyjęć kolumn głośnikowych JBL Stage A190 do naszego warsztatu wynika z profilu technologicznego naszej działalności. Jesteśmy wyspecjalizowanym serwisem komputerów przenośnych oraz stacjonarnych jednostek PC. Naprawa pasywnych zestawów głośnikowych oraz zaawansowanych torów audio wymaga odmiennej aparatury pomiarowej, specyficznego wyposażenia stanowisk roboczych oraz innego zaplecza magazynowego.

W warsztacie komputerowym podstawowe narzędzia stanowią mikroskopy stereoskopowe, stacje lutownicze na gorące powietrze, podgrzewacze kwarcowe do montażu układów w technologii BGA, programatory pamięci flash i mikrokontrolerów oraz zasilacze laboratoryjne o precyzyjnej regulacji napięć niskoprądowych. Diagnostyka i naprawa przetworników elektroakustycznych wymaga z kolei komory bezechowej, stołów do pomiarów akustycznych, generatorów częstotliwości małych sygnałów, mostków RLC do precyzyjnego pomiaru parametrów zwrotnic oraz specjalistycznego oprogramowania analizującego charakterystyki amplitudowo-fazowe i zniekształcenia harmoniczne.

Kolejnym czynnikiem jest technologia samych podzespołów. Wymiana zawieszeń membran, przewijanie spalonych cewek przetworników głośnikowych, centrowanie układów magnetycznych w szczelinie czy regeneracja uszkodzonych kopułek wysokotonowych to procesy z zakresu precyzyjnej mechaniki elektroakustycznej. Wymagają one stosowania dedykowanych klejów akustycznych o ściśle określonej masie i elastyczności po związaniu. Użycie niewłaściwego spoiwa trwale zmienia masę drgającą układu, co bezpowrotnie degraduje pasmo przenoszenia kolumny. Podobnie naprawa obudów z płyt MDF, fornirowanie, wymiana wytłumienia wewnętrznego czy uszczelnianie komór rezonansowych to prace stolarsko-akustyczne, które nie leżą w kompetencjach inżynierów elektroniki komputerowej.

Istotną barierę stanowią także gabaryty i masa kolumn podłogowych. Transport, bezpieczne magazynowanie oraz testowanie wielkogabarytowych zestawów głośnikowych w warunkach warsztatu mikroelektronicznego niosą ryzyko przypadkowego uszkodzenia delikatnych podzespołów komputerowych, płyt głównych czy matryc LCD. Z tych względów warsztat koncentruje się wyłącznie na sprzęcie komputerowym, odrzucając wszelkie zlecenia dotyczące pasywnych i aktywnych elementów toru audio.

Typowe usterki i anomalie w pracy pasywnych kolumn głośnikowych

Zespoły głośnikowe tego typu podlegają specyficznym uszkodzeniom o charakterze mechanicznym, termicznym oraz środowiskowym. Do najczęstszych problemów technicznych należą:

Termiczne uszkodzenie cewki przetwornika wysokotonowego, powstające najczęściej w wyniku przesterowania wzmacniacza o zbyt małej mocy. Zjawisko tzw. clippingu generuje silne zniekształcenia harmoniczne o wysokiej częstotliwości, które szybko przegrzewają cienki drut nawojowy kopułki aluminiowej.
Mechaniczne rozcentrowanie lub ocieranie cewki o nabiegunnik w głośnikach niskotonowych, wywołane długotrwałą pracą przy skrajnych wychyleniach membrany lub uderzeniem mechanicznym w obudowę podczas transportu.
Uszkodzenia zmęczeniowe elastycznych linek doprowadzających prąd ze złączy głośnika do cewki drgającej, co objawia się przerywaniem dźwięku przy określonych poziomach głośności lub całkowitym zanikiem pasma.
Degradacja elementów pasywnej zwrotnicy głośnikowej, w tym wysychanie kondensatorów elektrolitycznych, pęknięcia lutów na płytce drukowanej pod wpływem wibracji obudowy lub przegrzanie cewek indukcyjnych pracujących przy dużych obciążeniach prądowych.
Mechaniczne pęknięcia terminali przyłączeniowych, wyłamanie gniazd bananowych lub poluzowanie wewnętrznego okablowania łączącego zwrotnicę z zaciskami wejściowymi.
Rozszczelnienie komory akustycznej wzdłuż łączeń płyt obudowy, co powoduje powstawanie niepożądanych świstów powietrza oraz utratę kontroli nad pracą przetworników niskotonowych w zakresie najniższych częstotliwości.

Podstawowe czynności sprawdzające przed podjęciem decyzji o naprawie

W sytuacji, gdy zestaw głośnikowy przestaje grać prawidłowo, trzeszczy, zniekształca pasmo lub nie emituje dźwięku w jednym z kanałów, istnieje szereg prostych i bezpiecznych kroków diagnostycznych, które można przeprowadzić we własnym zakresie przed oddaniem sprzętu do specjalistycznego punktu audio:

Weryfikacja mostków i zworek na terminalach głośnikowych. Jeżeli kolumny są podłączone w trybie pojedynczego okablowania, metalowe blaszki łączące sekcję dolną z górną muszą być mocno dokręcone. Poluzowanie zworki skutkuje całkowitym odcięciem głośnika wysokotonowego lub sekcji niskotonowej.
Zamiana kanałów lewego z prawym na wyjściu wzmacniacza. Przełożenie przewodów głośnikowych miejscami pozwala jednoznacznie ustalić, czy problem leży po stronie samej kolumny, czy też uszkodzeniu uległ dany kanał we wzmacniaczu lub karcie dźwiękowej komputera.
Kontrola stanu przewodów głośnikowych. Należy sprawdzić, czy odizolowane żyły kabla nie są utlenione, czy pojedyncze druciki nie wystają poza zaciski i nie powodują zwarcia do obudowy lub sąsiedniego bieguna, oraz czy żyły nie zostały przerwane pod izolacją.
Obejrzenie membran i zawieszeń zdejmując maskownice ochronne. Należy upewnić się, że zawieszenia gumowe nie uległy mechanicznemu rozerwaniu, a kopułki przeciwpyłowe i przetworniki nie zostały wgniecione do wnętrza.
Sprawdzenie poprawności biegunowości połączenia. Odwrócenie fazy (podłączenie bieguna dodatniego wzmacniacza do ujemnego w kolumnie) powoduje znoszenie się fal basowych i wrażenie braku niskich tonów, co bywa mylnie diagnozowane jako uszkodzenie przetworników.

Wsparcie techniczne od strony systemu Windows i komputera

Choć nasz serwis nie wykonuje prac wewnątrz samych kolumn JBL Stage A190, oferujemy pełną pomoc techniczną w zakresie całego środowiska komputerowego, które dostarcza sygnał audio do toru odsłuchowego. Komputer stacjonarny lub laptop z systemem Windows stanowi źródło sygnału, a jego niepoprawna konfiguracja programowa bądź awaria sprzętowa często imituje uszkodzenie nagłośnienia.

Konfiguracja przetworników DAC i zewnętrznych kart dźwiękowych

Podłączenie systemu audio do komputera najczęściej odbywa się za pośrednictwem dedykowanych kart dźwiękowych na magistrali PCIe, interfejsów audio USB lub przetworników cyfrowo-analogowych. Zapewniamy pełną konfigurację takich urządzeń w systemie Windows. Instalujemy dedykowane sterowniki producenta eliminujące opóźnienia, konfigurujemy tryby pracy bit-perfect (ASIO, WASAPI Exclusive) oraz eliminujemy konflikty sterowników audio powodujące trzaski, przerwy w odtwarzaniu i zawieszanie się usług systemowych.

Diagnostyka wyjść cyfrowych i analogowych w komputerze

Wykonujemy diagnostykę i naprawę sprzętową portów USB, wyjść optycznych S/PDIF, gniazd minijack oraz złączy HDMI w płytach głównych. Uszkodzenia kontrolerów zasilania magistrali USB potrafią generować silne zakłócenia elektromagnetyczne, które w postaci pisków lub przydźwięku sieciowego przedostają się do zewnętrznego przetwornika i są wzmacniane przez kolumny. Naprawiamy sekcje zasilania na płytach głównych, eliminując źródła zakłóceń przenoszonych po masie sygnałowej.

Optymalizacja systemu operacyjnego pod kątem obróbki dźwięku

W systemach Windows problemem bywają zjawiska związane z przerwaniami DPC (Deferred Procedure Calls), wywoływane przez nieprawidłowo działające sterowniki kart sieciowych, modułów Wi-Fi lub zarządzania energią. Skutkuje to mikroprzycięciami dźwięku, które przypominają uszkodzenie zwrotnicy głośnikowej. Lokalizujemy wadliwe moduły systemowe, aktualizujemy oprogramowanie układowe (BIOS/UEFI) oraz optymalizujemy parametry pracy systemu, przywracając płynne przesyłanie strumienia audio o wysokiej rozdzielczości.

Zabezpieczenie bibliotek audio i konfiguracja środowiska sieciowego

Pomagamy w tworzeniu bezpiecznych kopii zapasowych prywatnych zbiorów muzycznych zapisanych w formatach bezstratnych (FLAC, DSD, WAV), konfigurujemy macierze dyskowe oraz domowe serwery plików NAS. Wdrażamy i konfigurujemy oprogramowanie do zarządzania zasobami audio, odtwarzacze programowe, wtyczki DSP do korekcji akustyki pomieszczenia oraz integrujemy stanowisko komputerowe z domową siecią lokalną przewodową i bezprzewodową Wi-Fi.

Zakres codziennych usług serwisu komputerowego

Podstawą działalności naszego punktu serwisowego jest kompleksowa naprawa laptopów oraz komputerów stacjonarnych z systemem Windows. Dysponujemy zaawansowanym zapleczem technicznym umożliwiającym realizację skomplikowanych napraw na poziomie komponentów elektronicznych.

W przypadku komputerów przenośnych realizujemy następujące prace:

Wymiana uszkodzonych, pękniętych lub migoczących matryc LCD, LED oraz OLED wraz z taśmami sygnałowymi eDP.
Wymiana klawiatur wbudowanych w górną część obudowy (palmrest), w tym modeli zgrzewanych ultradźwiękowo oraz wyposażonych w podświetlenie.
Naprawa i regeneracja wyłamanych zawiasów matrycy oraz rekonstrukcja mocowań gwintowanych w obudowach z tworzyw sztucznych i stopów metali.
Wymiana zużytych ogniw i baterii wewnętrznych na fabrycznie nowe podzespoły.
Wymiana uszkodzonych gniazd zasilania DC, portów USB typu A oraz USB-C z obsługą technologii Power Delivery i Thunderbolt.
Naprawa układów zasilania, ładowania oraz sekcji przetwornic na płytach głównych laptopów po zalaniu cieczą, przepięciach lub zwarciach.

W segmencie komputerów stacjonarnych PC oferujemy:

Naprawę i wymianę płyt głównych, procesorów oraz zasilaczy komputerowych w standardach ATX i SFX.
Diagnostykę kart graficznych, w tym naprawę sekcji zasilania VRM oraz wymianę wentylatorów chłodzenia.
Rozbudowę i montaż dysków SSD w standardach SATA oraz NVMe M.2 wraz z bezstratną migracją danych i struktury systemu.
Czyszczenie, konserwację i modernizację układów chłodzenia powietrznego, w tym wymianę wentylatorów oraz aplikację nowych past termoprzewodzących o wysokiej przewodności cieplnej.
Diagnostykę stabilności modułów pamięci operacyjnej RAM przy użyciu zaawansowanych procedur testowych.

Ponadto wykonujemy pełen zakres usług informatycznych i programowych. Przeprowadzamy profesjonalne odzyskiwanie danych z uszkodzonych logicznie i mechanicznie nośników HDD, SSD oraz pamięci flash. Wykonujemy instalację, reinstalację oraz naprawę systemów operacyjnych Windows bez utraty plików użytkownika, usuwamy złośliwe oprogramowanie, konfigurujemy sieci LAN i Wi-Fi, świadczymy stałą obsługę informatyczną dla klientów indywidualnych i przedsiębiorstw, wdrażamy oprogramowanie handlowo-księgowe, tworzymy i serwisujemy sklepy internetowe oraz integrujemy stanowiska pracy z nowoczesnymi narzędziami sztucznej inteligencji (AI).

Zasady realizacji usług i organizacja pracy

Wszystkie usługi realizujemy w oparciu o rzetelne procedury techniczne i przejrzyste zasady współpracy. Posiadamy ponad 20 lat doświadczenia w branży mikroelektroniki komputerowej, a liczba naprawionych przez nas urządzeń przekracza 10 000 jednostek. Do wszelkich napraw sprzętowych wykorzystujemy wyłącznie nowe części zamienne, co zapewnia stabilność i bezawaryjną pracę serwisowanego komputera. Na wykonane usługi montażu oraz wymienione podzespoły udzielana jest gwarancja do 12 miesięcy.

Wstępna diagnoza komputera przenośnego (laptopa) jest w naszym serwisie całkowicie bezpłatna. W przypadku komputerów stacjonarnych PC koszt pełnej diagnostyki sprzętowej wynosi 200 zł, przy czym kwota ta jest w całości zaliczana na poczet kosztów naprawy, jeżeli zlecenie zostanie zrealizowane w naszym warsztacie. Czas wykonania naprawy wynosi z reguły do 3 dni roboczych, w zależności od stopnia skomplikowania usterki oraz dostępności podzespołów.

Zapewniamy możliwość bezpośredniego dojazdu serwisanta do klienta na terenie całej Warszawy oraz okolicznych gmin podwarszawskich, z czasem dotarcia do godziny od momentu przyjęcia zgłoszenia. W przypadku chęci osobistego dostarczenia sprzętu do naszego punktu stacjonarnego przy Alei Stanów Zjednoczonych 72 na warszawskiej Pradze-Południe, prosimy o wcześniejszy kontakt telefoniczny. Nasi specjaliści realizują również zadania diagnostyczne w terenie, dlatego uprzednie powiadomienie pozwala na płynne zaplanowanie przyjęcia urządzenia na miejscu.

Nasz serwis pracuje w trybie ciągłym — jesteśmy do dyspozycji przez całą dobę, siedem dni w tygodniu. W przypadku pytań dotyczących diagnostyki komputera, konfiguracji wyjść audio, problemów z systemem Windows lub zlecenia naprawy laptopa, prosimy o kontakt pod numerem telefonu: 22 378 48 09.
