Audio-Technica AT-LP5x poza naszym warsztatem

Gramofon Audio-Technica AT-LP5x to urządzenie audio służące do odtwarzania płyt winylowych, wyposażone w bezpośredni napęd talerza, wbudowany przedwzmacniacz gramofonowy oraz cyfrowe wyjście USB. Serwis Laptopów i Komputerów Stacjonarnych PC przy Alei Stanów Zjednoczonych 72 w Warszawie nie prowadzi naprawy mechanicznej ani elektronicznej tego urządzenia. Sprzęt ten nie jest przyjmowany do naszego warsztatu stacjonarnego ani nie realizujemy napraw serwisowych tego modelu podczas wizyt u klientów. Artykuł ten wyjaśnia techniczne i konstrukcyjne powody tej decyzji, specyfikę usterek aparatury analogowej oraz wskazuje obszary, w których nasza pracownia informatyczna może zaoferować wsparcie powiązane z konfiguracją komputera z systemem Windows współpracującego z tym gramofonem.

Charakterystyka konstrukcji i przeznaczenie modelu Audio-Technica AT-LP5x

Audio-Technica AT-LP5x jest gramofonem manualnym, zaprojektowanym z myślą o użytkownikach poszukujących połączenia tradycyjnego toru odsłuchowego z możliwością cyfrowej archiwizacji nagrań. Konstrukcja opiera się na technologii napędu bezpośredniego (Direct Drive), w którym silnik prądu stałego jest bezpośrednio sprzężony z osią aluminiowego talerza. Takie rozwiązanie eliminuje konieczność stosowania pasków napędowych, zapewniając stabilną prędkość obrotową, jednak wymaga precyzyjnego, elektronicznego sterowania pracą silnika oraz zaawansowanego tłumienia drgań.

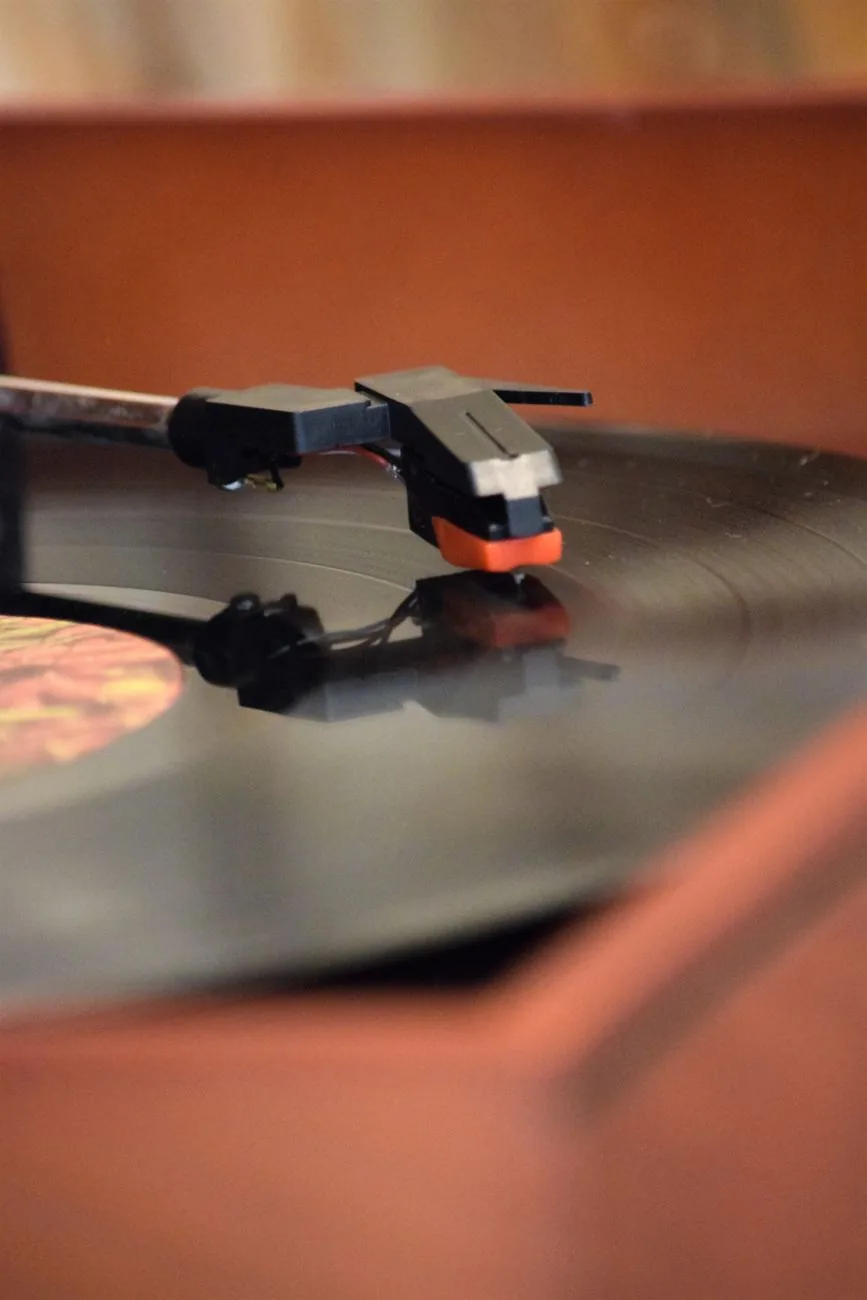

Urządzenie wyposażono w proste ramię w kształcie litery J, wzorowane na klasycznych konstrukcjach analogowych, którego zadaniem jest minimalizacja błędu kątowego podczas prowadzenia igły w rowku płyty. Na końcu ramienia znajduje się demontowalna głowica (ang. headshell) z mocowaniem 1/2 cala, w której fabrycznie montowana jest wkładka elektromagnetyczna typu MM (Moving Magnet) z wymienną igłą o szlifie eliptycznym. Gramofon umożliwia również obsługę wkładek typu MC (Moving Coil) dzięki wbudowanemu przełącznikowi impedancji wejściowej przedwzmacniacza.

Wewnątrz obudowy umieszczono zintegrowany przedwzmacniacz gramofonowy (Phono EQ), który pozwala na podłączenie sprzętu bezpośrednio do standardowych wejść liniowych we wzmacniaczach, amplitunerach czy głośnikach aktywnych, bez konieczności posiadania dedykowanego wejścia Phono. Oprócz tradycyjnego, analogowego wyjścia audio ze złączami RCA i zaciskiem uziemienia, gramofon posiada wbudowany przetwornik analogowo-cyfrowy (ADC) połączony z portem USB typu B. Port ten służy do przesyłania sygnału audio w postaci cyfrowego strumienia danych do komputera, co pozwala na zgrywanie zawartości płyt winylowych do plików dźwiękowych za pomocą odpowiedniego oprogramowania rejestrującego.

Całość osadzono w dociążonej strukturze nośnej, wykonanej z tworzyw syntetycznych oraz elementów metalowych, wspartej na antywibracyjnych stopkach z regulacją wysokości. Konstrukcja ta została zoptymalizowana pod kątem redukcji rezonansów akustycznych powstających w pomieszczeniu odsłuchowym. Mimo obecności portu cyfrowego, dominującą część struktury stanowią podzespoły czysto mechaniczne, elektromechaniczne oraz precyzyjne układy mikrofalowe i analogowe.

Konstrukcyjne i warsztatowe przyczyny braku obsługi serwisowej gramofonów

Specjalizacja naszego serwisu koncentruje się na architekturze komputerów osobistych oraz laptopów z systemem Windows. Urządzenia te bazują na cyfrowych magistralach danych, układach zasilania impulsowego, procesorach ogólnego przeznaczenia, pamięciach półprzewodnikowych oraz mikrokomponentach lutowanych powierzchniowo na wielowarstwowych laminatach logicznych. Wymagają one zaplecza pomiarowego dostosowanego do szybkich sygnałów cyfrowych, programatorów układów scalonych, mikroskopów inspekcyjnych oraz stacji lutowniczych BGA i SMD.

Gramofon analogowy, taki jak Audio-Technica AT-LP5x, reprezentuje zupełnie inną dziedzinę inżynierii. Diagnostyka i naprawa toru analogowego wymaga specjalistycznych stanowisk pomiarowych wyposażonych w precyzyjne mierniki kołysania dźwięku i nierównomierności obrotów (mierniki typu Wow and Flutter), kalibrowane płyty testowe o znormalizowanych sygnałach pomiarowych, oscyloskopy akustyczne o niskim poziomie szumów własnych oraz mikroskopy optyczne o konfiguracji pozwalającej na ocenę stopnia zużycia i geometrii szlifu igły gramofonowej.

Równie istotnym czynnikiem jest mechanika precyzyjna ramienia gramofonowego. Zespoły łożyskowania ramienia operują na mikroskopijnych luzach roboczych, a ich kalibracja wymaga stosowania wag nacisku igły o wysokiej dokładności, szablonów do justowania wkładki (tzw. protraktorów), przyrządów do kontroli kąta śledzenia w pionie (VTA) oraz azymutu. Nieprawidłowo przeprowadzona ingerencja w układ zawieszenia ramienia lub nieodpowiedni naciąg sprężyn układu antyskatingu prowadzi do trwałego uszkodzenia delikatnych nośników winylowych.

Z punktu widzenia zaopatrzenia materiałowego, naprawa gramofonów wymaga stałego dostępu do specyficznych komponentów mechanicznych: precyzyjnych łożysk szafirowych lub miniaturowych łożysk kulkowych, dedykowanych przewodów sygnałowych z miedzi beztlenowej o ściśle określonej pojemności elektrycznej, gumowych elementów tłumiących o odpowiedniej twardości, a także oryginalnych igieł i wkładek pomiarowych. Elementy te leżą poza łańcuchem dostaw komponentów komputerowych. Z tych względów sprzęt gramofonowy nie jest przyjmowany do naszego warsztatu.

Typowe usterki i problemy eksploatacyjne w gramofonach z napędem bezpośrednim

W toku wieloletniej eksploatacji gramofonów ze zintegrowaną elektroniką i napędem bezpośrednim mogą wystąpić usterki o różnym podłożu fizycznym. Poniżej przedstawiono najczęściej spotykane problemy techniczne w tego typu konstrukcjach:

Niestabilność prędkości obrotowej talerza: Objawia się słyszalnym falowaniem wysokości dźwięku (efekt pływania tonu). Przyczyną bywają zakłócenia w obwodzie sprzężenia zwrotnego układu stabilizacji obrotów, uszkodzenia generatora tachometrycznego, zużycie kondensatorów elektrolitycznych w sekcji sterownika silnika lub zanieczyszczenie przełączników wyboru prędkości roboczej.
Zniekształcenia sygnału audio i brak równowagi kanałów: Do degradacji dźwięku dochodzi zazwyczaj na skutek mechanicznego zużycia diamentowej końcówki igły, skrzywienia wspornika wkładki, nieprawidłowej geometrii montażu wkładki w uchwycie lub niewłaściwego ustawienia siły nacisku (VTF). Innym źródłem problemu jest utlenienie styków w złączu bagnetowym ramienia.
Przydźwięk sieciowy i zakłócenia masy (tzw. brum): Ciągłe buczenie o częstotliwości sieci elektroenergetycznej pojawia się w wyniku przerwania ciągłości przewodu uziemiającego, powstania pętli masy w instalacji audio, uszkodzenia ekranowania wewnętrznych przewodów ramienia lub awarii sekcji filtracji wbudowanego zasilacza.
Mechaniczne uszkodzenia układu opuszczania ramienia: Tłumik windy ramienia wykorzystuje gęsty olej silikonowy. Z upływem czasu płyn ten może wyciec lub stracić swoje właściwości lepkościowe, co powoduje gwałtowne opadanie igły na płytę i stwarza ryzyko wyłamania wspornika przetwornika.
Brak sygnału z wbudowanego przetwornika cyfrowego USB: W sekcji cyfrowej uszkodzeniu ulec może sam kontroler magistrali USB, zintegrowany scalony przetwornik analogowo-cyfrowy lub mechaniczne gniazdo przyłączeniowe USB typu B na tylnym panelu obudowy.

Podstawowe czynności sprawdzające przed oddaniem sprzętu do serwisu specjalistycznego

Zanim podejmie się decyzję o przekazaniu urządzenia do specjalistycznego serwisu aparatury audio, warto przeprowadzić serię podstawowych, w pełni bezpiecznych weryfikacji we własnym zakresie. Czynności te nie wymagają otwierania obudowy ani używania narzędzi warsztatowych:

Kontrola czystości igły i płyty: Znaczna część problemów z charczeniem dźwięku lub przeskakiwaniem ścieżki wynika ze zgromadzenia się zbitego kurzu na grocie igły. Należy oczyścić igłę dedykowaną, miękką szczoteczką antystatyczną, wykonując wyłącznie delikatne ruchy od tyłu do przodu wkładki.
Weryfikacja przełącznika wyjścia przedwzmacniacza: Model AT-LP5x posiada z tyłu obudowy przełącznik trybu pracy przedwzmacniacza (Phono / Line). Ustawienie pozycji „Line” przy podłączeniu do wejścia „Phono” we wzmacniaczu spowoduje silne przesterowanie i zniekształcenie dźwięku. Z kolei wybór trybu „Phono” przy wpięciu do standardowego wejścia liniowego AUX da dźwięk bardzo cichy i pozbawiony niskich tonów.
Sprawdzenie poprawności podłączenia przewodów sygnałowych: Należy upewnić się, że wtyki RCA są dociśnięte w gniazdach, a widełki przewodu uziemiającego są stabilnie dokręcone do śruby uziemiającej we wzmacniaczu (w przypadku korzystania z zewnętrznego stopnia przedwzmacniacza).
Kontrola wyważenia ramienia i siły nacisku: Warto sprawdzić, czy przeciwwaga na końcu ramienia nie uległa przypadkowemu przestawieniu. Wartość siły nacisku musi być zgodna ze specyfikacją zamontowanej wkładki (wartość ustawia się za pomocą skali na przeciwwadze po uprzednim wyzerowaniu ramienia w poziomie).
Weryfikacja kabla USB oraz gniazda w komputerze: W przypadku braku wykrywania gramofonu przez komputer, należy podłączyć urządzenie bezpośrednio do portu USB na płycie głównej komputera, z pominięciem koncentratorów USB (hubów), oraz sprawdzić działanie na innym przewodzie USB.

Obsługa gramofonu od strony komputera z systemem Windows

Mimo że nie realizujemy fizycznych napraw konstrukcji gramofonu Audio-Technica AT-LP5x, oferujemy pełne wsparcie techniczne w obszarze środowiska informatycznego, z którym urządzenie to współpracuje. Nasza oferta obejmuje konfigurację oprogramowania, diagnostykę systemową oraz zarządzanie danymi audio na komputerach stacjonarnych i laptopach z systemem Windows.

W ramach usług informatycznych wykonujemy:

Konfigurację sterowników i urządzeń audio w systemie Windows: Rozwiązujemy problemy z wykrywaniem gramofonu jako cyfrowego urządzenia wejściowego USB, konfigurujemy domyślne urządzenia rejestrujące, poziomy wzmocnienia sygnału oraz formaty próbkowania w panelu dźwięku systemu Windows.
Wdrożenie i konfigurację programów do digitalizacji dźwięku: Instalujemy i precyzyjnie konfigurujemy oprogramowanie do rejestracji audio (np. Audacity lub inne pakiety edycyjne), ustawiając właściwe bufory audio, parametry zapisu bezstratnego oraz wtyczki do redukcji szumów i trzasków.
Zarządzanie przestrzenią dyskową i archiwizację nagrań: Zgrywanie płyt winylowych do formatów bezstratnych o wysokiej rozdzielczości (np. FLAC, WAV 24-bit) generuje duże zbiory danych. Oferujemy modernizację pamięci masowej w komputerach (montaż szybkich dysków SSD o dużej pojemności), konfigurację macierzy dyskowych oraz tworzenie automatycznych kopii zapasowych zgromadzonych archiwów muzycznych na zewnętrznych nośnikach lub serwerach sieciowych.
Integrację z domową siecią i serwerami multimediów: Konfigurujemy udostępnianie cyfrowych zbiorów muzycznych w lokalnej sieci przewodowej oraz Wi-Fi, umożliwiając odtwarzanie zdigitalizowanych płyt na odtwarzaczach sieciowych, telewizorach czy bezprzewodowych systemach audio w całym domu.
Migrację bibliotek audio na nowy komputer: W przypadku zakupu nowego sprzętu komputerowego przenosimy całe struktury katalogów, profile programów edycyjnych oraz bazy metadanych bez ryzyka utraty utworzonych nagrań.
