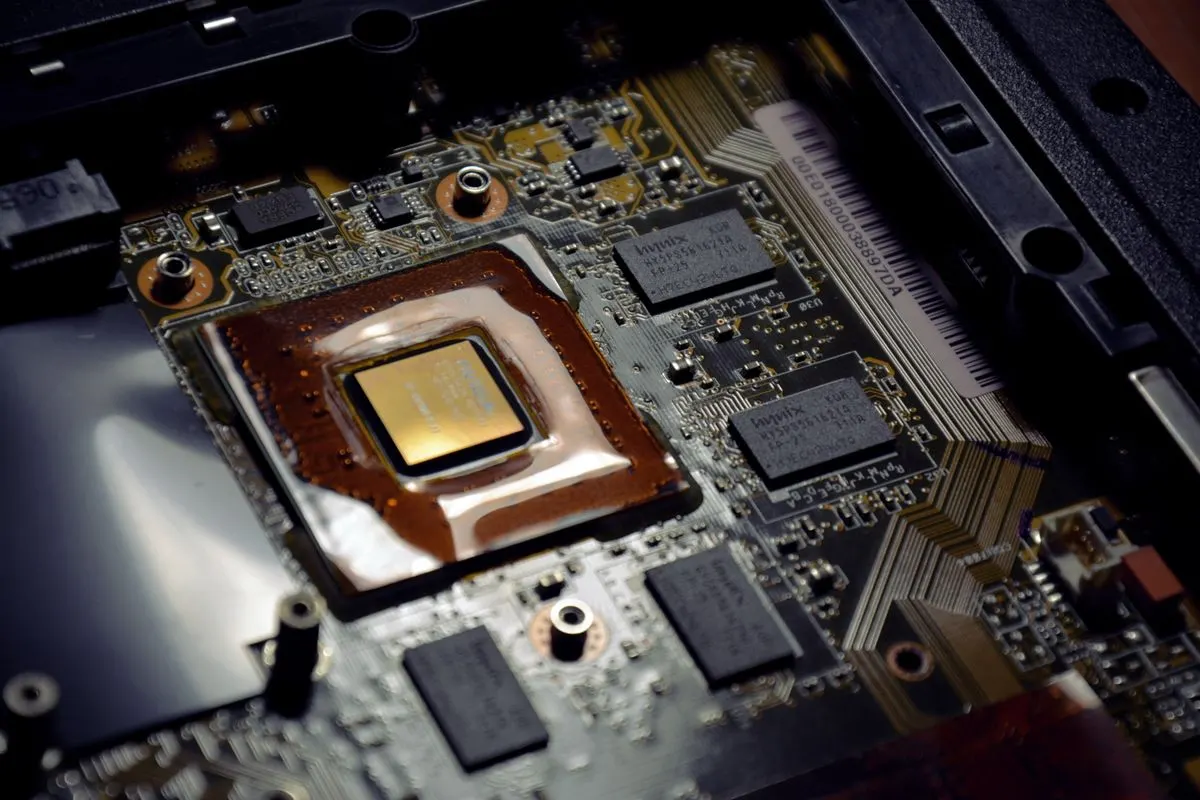

Niektóre uszkodzenia płyty głównej są niewidoczne gołym okiem — dokładna diagnostyka pod mikroskopem i z użyciem sprzętu pomiarowego pozwala precyzyjnie zlokalizować przyczynę usterki.

Na czym polega ta usługa

Wykonujemy oględziny płyty głównej pod mikroskopem oraz pomiary elektryczne kluczowych ścieżek i komponentów, aby precyzyjnie zlokalizować przyczynę usterki przed przystąpieniem do naprawy.

Kiedy warto z niej skorzystać

Usługa jest wskazana przy trudnych, nieoczywistych usterkach, których nie udało się zdiagnozować standardowymi metodami.

Ile to trwa

Diagnostyka mikroskopowa mieści się z reguły w standardowym czasie do 3 dni.

Warunki

Diagnoza wstępna i wycena są bezpłatne, a wykonana usługa objęta jest gwarancją do 12 miesięcy.

Narzędzia wykorzystywane podczas laboratoryjnej diagnostyki elektronicznej

Dokładna weryfikacja stanu technicznego wielowarstwowej płyty głównej (laminatu PCB składającego się z wielu sprasowanych warstw miedzi i dielektryka) wymaga zastosowania specjalistycznego oprzyrządowania pomiarowego i optycznego. W procesie diagnostycznym wykorzystujemy:

Mikroskop stereoskopowy oraz mikroskop cyfrowy o wysokiej rozdzielczości optycznej – umożliwia inspekcję mikroskopijnych elementów w obudowach SMD (komponentów montowanych powierzchniowo, Surface Mount Device) oraz ścieżek sygnałowych o szerokości ułamka milimetra.
Multimetr cyfrowy laboratoryjny z funkcją szybkiego pomiaru spadku napięcia na złączach półprzewodnikowych w trybie testu diody – pozwala na wykrywanie upływności prądu, przerw w obwodach oraz pomiar rezystancji (oporu elektrycznego) z dokładnością do setnych części oma.
Zasilacz laboratoryjny z precyzyjną regulacją napięcia i ograniczeniem prądowym – służy do bezpiecznego zasilania wyizolowanych obwodów oraz przeprowadzania próby zwarciowej (kontrolowanego wymuszenia przepływu prądu o niskim napięciu w celu zlokalizowania uszkodzonego komponentu).
Kamera termowizyjna o wysokiej czułości termicznej – rejestruje rozkład temperatur na powierzchni laminatu, co pozwala natychmiast zlokalizować przebite kondensatory ceramiczne MLCC (wielowarstwowe miniaturowe kondensatory filtrujące) lub przegrzewające się układy scalone.
Oscyloskop cyfrowy dwukanałowy – umożliwia obserwację przebiegów czasowych sygnałów zegarowych generowanych przez rezonatory kwarcowe (generatory częstotliwości taktowania) oraz analizę transmisji danych na magistralach cyfrowych takich jak I2C, SPI czy LPC.
Programator pamięci Flash/EEPROM z dedykowanymi podstawkami – służy do odczytu zawartości kości BIOS/UEFI (podstawowego oprogramowania układowego płyty), weryfikacji sum kontrolnych i programowania czystych wsadów.
Schematy ideowe (dokumentacja elektroniczna przedstawiająca połączenia logiczne) oraz pliki boardview (interaktywne mapy rozmieszczenia elementów i punktów testowych na laminacie) – pozwalają na precyzyjne śledzenie drogi sygnałów w strukturze płyty.

Warianty uszkodzeń wykrywanych metodami mikroskopowymi i pomiarowymi

Uszkodzenia elektroniczne na płycie głównej mają różnorodne podłoże fizyczne i objawiają się w odmienny sposób podczas pomiarów elektrycznych:

Zwarcia w głównej gałęzi zasilania (linia B+ lub VCC_MAIN). W tym przypadku napięcie z zasilacza nie jest przekazywane dalej do płyty, a urządzenie całkowicie nie reaguje na przycisk włącznika. Zasilacz może cyklicznie wyłączać się z powodu aktywacji wewnętrznego zabezpieczenia przeciwzwarciowego. Pomiary rezystancji na wejściu wykazują wartość bliską zero omów. Najczęstszą przyczyną jest przebicie struktury tranzystora MOSFET (tranzystora polowego sterującego przepływem prądu) w układzie wejściowym lub zwarcie wewnątrz kondensatora filtrującego.

Zwarcia w obwodach przetwornic napięć wtórnych (linie 3.3V, 5V, 1.05V, 1.8V, zasilanie pamięci RAM lub rdzenia procesora VCORE). Sprzęt może pobierać minimalny prąd w stanie czuwania lub włączać się na ułamek sekundy i natychmiast gasnąć pod wpływem zadziałania zabezpieczeń układu kontroli zasilania (układu PMIC – Power Management Integrated Circuit). Diagnoza wymaga odizolowania poszczególnych gałęzi poprzez rozlutowanie zworek testowych lub wylutowanie cewek.

Przerwy w ścieżkach drukowanych oraz mikropęknięcia laminatu. Powstają na skutek upadku urządzenia, uderzenia w obudowę lub długotrwałych naprężeń mechanicznych. Oględziny mikroskopowe pozwalają wykryć mikropęknięcia wokół otworów montażowych, zerwane pady lutownicze (pola kontaktowe na laminacie pod układami scalonymi) oraz pęknięcia połączeń lutowanych pod układami w obudowach BGA (układami z wyprowadzeniami kulkowymi ze stopu lutowniczego).

Korozja elektrochemiczna po kontakcie z cieczą. Nawet po wyschnięciu zalanego laptopa sole mineralne i związki chemiczne powodują powolne utlenianie metali pod wpływem obecnego napięcia. Pod mikroskopem widoczne są charakterystyczne zielonkawe lub białe naloty tlenków, podtrawione nóżki układów scalonych, zniszczone przelotki (metalizowane otwory łączące różne warstwy płyty drukowanej) oraz mostki solne przewodzące prąd między bliskimi ścieżkami.

Uszkodzenia układu KBC (Embedded Controller / Keyboard Controller) oraz kości BIOS/UEFI. Kontroler wbudowany odpowiada za nadzorowanie sekwencji startowej, obsługę włącznika, ładowanie baterii i kontrolę temperatur. Pomiary napięć na wyprowadzeniach układu oraz weryfikacja sygnałów zegarowych i resetu pozwalają określić, czy mikrokontroler poprawnie komunikuje się z pamięcią oprogramowania układowego.

Przebieg procedury diagnostycznej krok po kroku

Metodyczna diagnostyka płyty głównej eliminuje zgadywanie i pozwala dokładnie określić zakres niezbędnych prac:

Krok 1: Inspekcja optyczna pod mikroskopem. Wyjęta z obudowy płyta główna jest oczyszczana z zabrudzeń i dokładnie oglądana pod powiększeniem optycznym. Weryfikuje się obecność śladów zalania, przegrzań laminatu, mechanicznych uszkodzeń rdzeni krzemowych oraz pęknięć komponentów SMD.

Krok 2: Pomiary rezystancji na cewkach przetwornic względem masy. Jest to podstawowy test bezpieczeństwa wykonywany przed podłączeniem jakiegokolwiek źródła zasilania. Pomiar pozwala wykryć zwarcia w poszczególnych liniach zasilających i zapobiega pogłębieniu uszkodzeń.

Krok 3: Analiza sekwencji startowej (Power-On Sequence) z wykorzystaniem zasilacza laboratoryjnego. Monitorowany jest pobór prądu w miliamperach w stanie spoczynku (stany S5/G3) oraz po naciśnięciu włącznika (przejście do stanów S3 i S0). Sprawdzana jest obecność napięć zawsze obecnych (Always-On) oraz sygnałów aktywujących kolejne przetwornice (sygnały ENABLE, sygnały POWER_GOOD potwierdzające prawidłowe napięcie wyjściowe).

Krok 4: Lokalizacja uszkodzeń termicznych z użyciem kamery termowizyjnej. W przypadku stwierdzenia zwarcia w danej gałęzi wykonuje się kontrolowaną próbę zwarciową. Podanie bezpiecznego, obniżonego napięcia pozwala kamerze termowizyjnej zarejestrować punkt wydzielania ciepła, wskazując bezpośrednio uszkodzony kondensator, diodę lub układ scalony.

Krok 5: Pomiary oscyloskopowe sygnałów dynamicznych. W sytuacjach, gdy napięcia zasilania są prawidłowe, ale płyta nie inicjuje procedury POST (Power-On Self-Test – autotestu po włączeniu zasilania), oscyloskop weryfikuje pracę generatorów kwarcowych (32.768 kHz dla zegara czasu rzeczywistego RTC oraz generatorów systemowych) oraz komunikację na magistralach transmisyjnych.

Błędy popełniane przy próbach samodzielnej naprawy płyty głównej

Podejmowanie prób naprawy elektroniki bez odpowiednich kwalifikacji i aparatury pomiarowej prowadzi najczęściej do nieodwracalnych uszkodzeń:

Wygrzewanie płyty głównej opalarką, suszarką lub w piekarniku domowym. Tego typu metody prowadzą do rozwarstwienia laminatu (delaminacji struktury wielowarstwowej), stopienia plastikowych gniazd i złączy, zwarcia kulek pod układami BGA oraz termicznego uszkodzenia struktur krzemowych procesorów.

Stosowanie niewłaściwych środków chemicznych do usuwania skutków zalania. Czyszczenie płyty wodą utlenioną, zmywaczem do paznokci, octem lub alkoholem salicylowym powoduje gwałtowną korozję miedzi oraz powstawanie przewodzących osadów. Bezpieczne czyszczenie wymaga użycia czystego alkoholu izopropylowego (IPA) oraz myjki ultradźwiękowej ze specjalistycznym koncentratem neutralizującym.

Zastępowanie bezpieczników i rezystorów pomiarowych zworami z drutu. Bezpiecznik przepala się w wyniku zwarcia w dalszej części obwodu. Mostkowanie uszkodzonego elementu drutem kieruje pełny prąd zwarciowy bezpośrednio w wielowarstwowy laminat lub procesor, doprowadzając do wypalenia dziury w płycie.

Próby lutowania drobnych elementów lutownicą transformatorową. Zbyt gruba końcówka lutownicza, brak precyzyjnej stabilizacji temperatury oraz pole elektromagnetyczne generowane przez transformator powodują natychmiastowe zerwanie mikroskopijnych ścieżek i zniszczenie wrażliwych układów scalonych ładunkami elektrostatycznymi.

Podłączanie nieoryginalnych zasilaczy uniwersalnych o złej polaryzacji lub nieprawidłowym napięciu. Prowadzi to do natychmiastowego uszkodzenia układu ładowania (chargera), diod zabezpieczających oraz głównych tranzystorów wejściowych.

Kiedy to NIE jest uszkodzenie płyty głównej na poziomie mikroskopowym

Brak reakcji komputera na włącznik lub brak obrazu nie zawsze oznacza awarię samej płyty głównej. Przed zakwalifikowaniem sprzętu do naprawy mikroskopowej eliminuje się inne potencjalne źródła problemu:

Uszkodzenie zewnętrznego zasilacza sieciowego lub gniazda zasilania. Pęknięty przewód, wyłamany bolec we wtyczce lub zużycie gniazda DC w obudowie uniemożliwiają dostarczenie prądu do układu ładowania baterii.

Awaria modułu pamięci operacyjnej RAM lub zabrudzenie styków w gnieździe SO-DIMM. Uszkodzona kość pamięci powoduje, że płyta uruchamia wentylator, lecz nie wyświetla obrazu i nie rozpoczyna ładowania systemu operacyjnego.

Uszkodzenie taśmy matrycy (taśmy sygnałowej eDP lub LVDS) lub samego panelu LCD. W takim przypadku komputer uruchamia się prawidłowo, co można potwierdzić podłączeniem zewnętrznego monitora przez wyjście HDMI lub DisplayPort.

Zawieszenie kontrolera KBC na skutek nagromadzenia ładunku elektrostatycznego. W wielu przypadkach wykonanie procedury resetu sprzętowego (twardego resetu z odłączeniem baterii głównej oraz baterii podtrzymującej zegar RTC) przywraca urządzenie do prawidłowego działania bez ingerencji lutowniczej.

Uszkodzenie mechaniczne klawiatury lub tasiemki przycisku zasilania. W nowoczesnych konstrukcjach przycisk włącznika jest często elementem klawiatury. Uszkodzenie samej matrycy klawiszy uniemożliwia przesłanie impulsu startowego do płyty głównej.

Najczęstsze pytania dotyczące diagnostyki mikroskopowej i pomiarowej

Czy podczas pomiarów elektronicznych płyty głównej dane na dysku są bezpieczne?

Tak. Przed rozpoczęciem jakichkolwiek prac diagnostycznych nośnik danych (dysk SSD lub HDD) jest bezzwłocznie demontowany z urządzenia i bezpiecznie przechowywany. Wszystkie pomiary i testy wykonujemy wyłącznie na wyjętej płycie głównej. Ponadto na życzenie klienta bezpłatnie podpisujemy umowę o zachowaniu poufności danych (NDA – Non-Disclosure Agreement).

Co dzieje się w sytuacji, gdy uszkodzenie płyty głównej okaże się zbyt rozległe do naprawy?

W przypadku wielowarstwowych wypaleń wewnątrz struktury laminatu PCB lub nieodwracalnego uszkodzenia zintegrowanego układu procesora, gdy naprawa jest ekonomicznie nieuzasadniona, przedstawiamy rzetelny raport z wykonanych pomiarów. W trybie door-to-door diagnostyka laptopa pozostaje w pełni bezpłatna. Proponujemy wówczas bezpieczne zgranie danych na inny nośnik lub wymianę kompletnej płyty głównej na fabrycznie nową część.

Czy na czas diagnostyki i naprawy laptopa przysługuje sprzęt zastępczy?

Tak. Do każdej naprawy laptopa zapewniamy bezpłatny laptop zastępczy z zainstalowanym systemem Windows. Komputer zastępczy wydawany jest bez kaucji i bez ograniczeń czasowych na cały okres trwania procedury diagnostyczno-naprawczej.

Jakie rodzaje urządzeń i marek podlegają diagnostyce pomiarowej?

Diagnostykę mikroskopową i pomiary obwodów realizujemy dla laptopów, komputerów stacjonarnych PC, stacji roboczych, urządzeń All-in-One, serwerów oraz mini PC marek: Acer, Alienware, Asus, Compaq, Dell, Fujitsu, Fujitsu-Siemens, Gateway, HP, Huawei, IBM, Lenovo, LG, Medion, MSI, Packard Bell, Panasonic, Razer, Samsung, Sony, Toshiba, VAIO oraz Xiaomi.

W jaki sposób przekazać sprzęt do zaawansowanej diagnostyki pomiarowej?

Obsługa prowadzona jest w całości w modelu z dojazdem. Wystarczy zgłoszenie telefoniczne pod numerem 22 378 48 09, dostępnym całodobowo przez 7 dni w tygodniu. Kierowca odbiera urządzenie bezpośrednio spod wskazanego adresu na obszarze Warszawy oraz w promieniu do 40 km w okolicznych powiatach (grodziski, legionowski, otwocki, piaseczyński, pruszkowski, warszawski zachodni, wołomiński), przekazując jednocześnie bezpłatny laptop zastępczy.

Precyzyjne pomiary zamiast wymiany podzespołów na ślepo

Metodyczna diagnostyka mikroskopowa i pomiarowa pozwala precyzyjnie wskazać uszkodzony element elektroniczny bez konieczności kosztownej wymiany całej płyty głównej. Zlokalizowanie pierwotnej przyczyny usterki w układach zasilania lub sterowania gwarantuje trwały efekt naprawy i pełną stabilność pracy urządzenia.
